1نظرة عامة
أجهزة تحريك محول تردد منصة الحفر هي أساسًا الرافعات والمحولات ومضخات الطين.
عادة ما تستخدم معدات نقل تحويل التردد مخطط الحافلة المترددة المشتركة. بالنسبة للنظام المتصل بشبكة الكهرباء ، يمكن تكوين وحدة المكيف مع ردود الفعل ،ووحدة الفرامل المركزية يجب تكوينها على حافلة التيار المباشر إذا كان لا يمكن أن تكون ردود الفعل.
يحتوي الرافعة من منصة الحفر على خصائص تحميل مماثلة لتلك المستخدمة في الرفع ، والتي تتطلب أن يكون لدى العاكس نظام تحكم ناقل الحلقة المفتوحة / المغلقة ، وعزم تشغيل كبير ،وظيفة الطائرة المتحركة ذات السرعة الصفر، وبالنسبة لمنصة البئر العميقة، قد تنطوي على نظام تحكم متزامن من رئيس واحد إلى عدة عبيد.
طاولة التشغيل في المنصة تتطلب تقييد الدوران لمنع الدوران أو الأجزاء من الكسر.
2نظام تحويل التردد
نظام الحفر النفطي يعتمد HD2000 سلسلة المبردة بالماء محول التردد، يتضمن تركيب النظام: نظام إمدادات الطاقة، اثنين من وحدات 2.3MW المباشرة، ثلاثة وحدات مضخة الوحل 1.7MW، اثنين 1.وحدات الرافعة 2MW، وحدة 1 ميجاوات عجلة، ثلاثة وحدات الفرامل المركزية 1.2 ميجاوات، نظام التبريد بالماء، المحركات المقابلة لكل وحدة عاكس، ومقاومات الفرامل الخارجية.وحدات الطاقة من وحدة الرافعة ووحدة لوحة الدوران مصممة مع قوة الاسمية 1.4MW
من بينها:
1يمكن تشغيل النظام بأكمله بواسطة شبكة الكهرباء أو مولد الديزل في الموقع
2وحدة محاكاة اثنين وجميع وحدات المحولات ووحدات الفرامل الحافلة المشتركة
3ثلاث وحدات مكابح في خزانة الوحدة
4يمكن سحب ثلاثة مضخات الوحل اثنين، وهذا هو، مع الناتج مع اثنين من المحركات المتجانسة 600 كيلوواط تعمل بالتوازي؛
5الرافعة A و الرافعة B تعملان في وضع master-slave
6. يتم تجهيز الرافعة والمنضدة مع وحدة شريحة الرمز ؛
7نظام تبريد المياه يتبنى نظام مضخ مزدوج، ويمكن اختيار مضخة التداول تعسفا أثناء التشغيل.
طوبولوجية النظام هي كما يلي:
يستخدم محول التردد متعدد النقل المبرد بالماء في حفر النفط 8 أجهزة تحكم HCU20 للسيطرة بشكل مستقل على وحدات المباشر والمحول ،ضمان موثوقية تشغيل النظام، وتحقيق الاتصال ونقل إشارة الحالة مع PLC التحكم الرئيسي، الباردة المياه، الفرامل وقرص الرمز.
من بينها:
1. الاتصال بين PLC التحكم الرئيسي وكل HCU20 يمكن أن تختار Profinet الحافلة أو Profibus الحافلة ؛
2. يتم تنفيذ الوضع التحكم السيد-العبيد بين الرافعة A والرافعة B ؛
3يمكن التحكم في الخزانة المبردة بالماء محلياً، أو يمكن التحكم فيها عن بعد بواسطة جهاز التحكم في جهاز التصحيح 1.
4وحدة الفرامل تقوم بإقامة الاتصال مع جهاز التحكم 2 للمصحح ويمكن نقل معلومات حالة وحدة الفرامل إلى جهاز التحكم 2 للمصححأو إعادة ضبط خطأ وحدة الفرامل يمكن تحقيقها من خلال جهاز التحكم 2 المستقيم;
5مضخة الوحل تعمل في وضع VF ، والرمل والطاولة المدورة تعمل CLVC (مع التحكم في ناقل لوحة الرمز) ؛
6كل جهاز تحكم HCU20 مجهز بمواجهات إشارة AI و AO و DI و DO كافية للنسخ الاحتياطي.

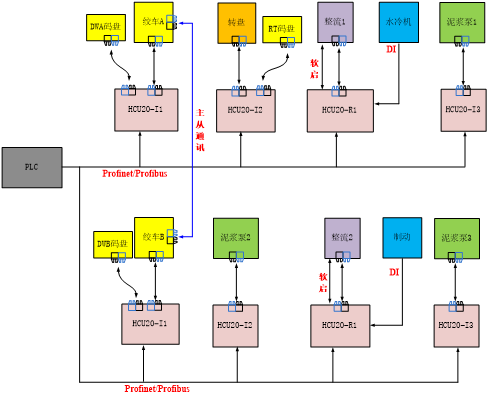

توبولوجيا نظام التحكم هي كما يلي:
