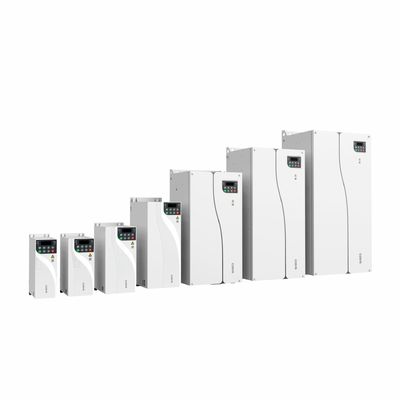

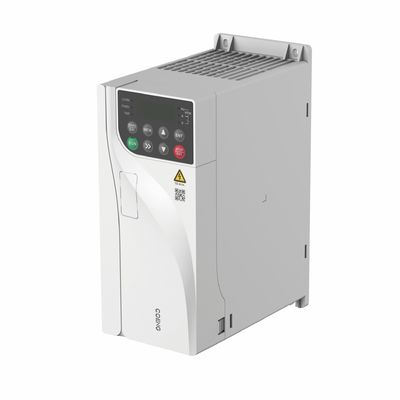

HV350 الغرض العام VFD عاكس التردد المتجه محول التردد المتغير لتحكم محرك المحرك غير المتزامن

معلومات تقنية

المشاريع

وصف المواصفات والبيانات الفنية

مدخلات الطاقة/
انتاج

مساهمة الجهد

جهد الدخل: 380 فولت (-15%) إلى 480 فولت (+10%) الطور: ثلاثي الطور

تردد الطاقة الداخلة

50 هرتز/60 هرتز ±5%

عدم توازن جهد الدخل

≤3%

جهد الخرج

OV-جهد الدخل

تردد الخرج

0~600 هرتز

نوع المحرك

محرك غير متزامن

أداء التحكم الرئيسي

وضع التحكم

V/F، OLVC (التحكم في المتجهات ذات الحلقة المفتوحة)، CLVC (التحكم في المتجهات ذات الحلقة المغلقة)

مدى السرعة

1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC

ابتداء من عزم الدوران

OLVC: 150% (0.5 هرتز)، CLVC: 200% (أوهز)

دقة عزم الدوران

≤±5%، في وضع التحكم في المتجه

تموج عزم الدوران

≤±5%، في وضع التحكم في المتجه

استقرار السرعة

OLVC، 0.2%؛ CLVC: 0.1%

استجابة عزم الدوران

≤5 مللي ثانية، في وضع التحكم في المتجه

زمن التسارع/التباطؤ

0.0 ثانية~3200.0 ثانية؛ 0.0 دقيقة~3200.0 دقيقة

تعزيز عزم الدوران

0.0%~30.0%

القدرة على تحمل التحميل الزائد

نموذج G: 150% 1 دقيقة/5 دقائق؛ 180% 10 ثوانٍ/5 دقائق؛ نموذج P: 110% 1 دقيقة/5 دقائق؛ 150% 10 ثوانٍ/5 دقائق

منحنى V/F

نوع الخط المستقيم، نوع متعدد النقاط، وضع الفصل النصفي V/F، وضع الفصل الكامل V/F

دقة تردد الإدخال

الإعداد الرقمي: 0.01 هرتز، الإعداد التناظري: 0.01 هرتز

منحنى التسارع/التباطؤ

الخط المستقيم ومنحنى S

وظائف رئيسيه

PLC بسيط، تحكم متعدد السرعات

16 شريحة سرعة مدعومة من خلال محطات التحكم

تنظيم الجهد التلقائي (AVR)

يحافظ تلقائيًا على ثبات جهد الخرج عندما يختلف جهد الشبكة ضمن نطاق معين

التحكم في الطول الثابت

التحكم في الطول الثابت

معرف PID المدمج

يشكل بسهولة نظام تحكم حلقة مغلقة

التبديل متعدد المحركات

التبديل بين مجموعتين من معلمات المحرك للتحكم في المحركين

الإدخال والإخراج الافتراضي

ثماني مجموعات من DI/DO الافتراضية التي تمكن التحكم المنطقي البسيط

التحكم في توقف التيار الزائد/التيار الزائد

تحديد تلقائي للتيار والجهد أثناء التشغيل مما يمنع العاكس من التعثر بسبب التيار الزائد أو الجهد الزائد المتكرر

إعادة التشغيل بعد انقطاع التيار الكهربائي

بعد انقطاع التيار الكهربائي واستعادته، ينتظر العاكس وقتًا محددًا قبل التشغيل تلقائيًا

الحد السريع للتيار

يتجنب حدوث أعطال التيار الزائد المتكررة في العاكس

طريقة ضبط التردد

لوحة المفاتيح؛ المحطة الطرفية لأعلى/لأسفل؛ مرجع متعدد؛ مرجع نبضي؛ الاتصال

مدخلات الطاقة/مخرجاتها

محطات الإدخال التناظرية

AI1؛ AI2: 0 فولت~10 فولت/ 0 (4) مللي أمبير~20 مللي أمبير

محطات الإدخال الرقمية

DI1-DI5، 5 محطات إدخال رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من
مدخلات الغرق/التوريد.
يدعم DI5 إدخال النبضات عالية السرعة مع تردد إدخال أقصى يبلغ 100 كيلو هرتز.

محطات الإخراج الرقمية

خرج المجمع المفتوح؛ نطاق جهد الخرج: 0 فولت ~ 24 فولت؛ سعة الحمل الحالية: 50 مللي أمبير.
يدعم DO1 إخراج النبضة عالية السرعة مع تردد إخراج أقصى يبلغ 100 كيلو هرتز.

محطات الإخراج التناظرية

1 قناة 0 فولت ~ 10 فولت/0(4) مللي أمبير ~ 20 مللي أمبير

تتابع الانتاج

جهة اتصال من النوع C ذات قناة واحدة، NO+NC

تواصل

بروتوكولات الاتصال

Modbus RTU (تكوين قياسي)؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (تكوين اختياري)

محيط ب
متطلبات

ارتفاع

≤1000 متر: لا حاجة لخفض التصنيف
1000~3000 متر: تخفيض التصنيف بنسبة 1% لكل 100 متر زيادة

درجة الحرارة المحيطة

-25 درجة مئوية إلى +40 درجة مئوية (التشغيل مع خفض التصنيف المسموح به بين 40 إلى 55 درجة مئوية)

رطوبة

15% ~ 95%، بدون تكاثف

اهتزاز

3M3، IEC60721-3-3

درجة حرارة التخزين

-40 درجة مئوية ~ +70 درجة مئوية

مكان التثبيت

داخليًا، بدون أشعة الشمس المباشرة، وخالٍ من الغازات والسوائل القابلة للاشتعال والتآكل والمواد الموصلة
حبيبات.

الملحقات الاختيارية

بطاقة ترميز، بطاقة توسيع الاتصالات، بطاقة توسيع الإدخال/الإخراج

الحماية

الحماية ضد ماس كهربائي، التيار الزائد، الحمل الزائد، الجهد الزائد، الجهد المنخفض، فقدان الطور،
ارتفاع درجة الحرارة، والأخطاء الخارجية، وما إلى ذلك.

طريقة التثبيت

تم تثبيته في خزانة

تصنيف الحماية

IP20

طريقة التبريد

تبريد الهواء
