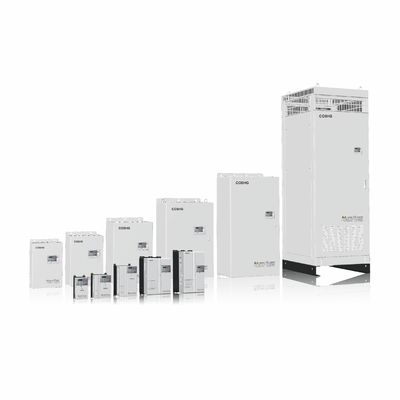

HV300 الغرض العام 0.4 كيلوواط إلى 500 كيلوواط عاكس تردد متغير عاكس تردد ناقل محرك عام
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | HV300 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | صندوق خشبي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نطاق القوة | 0.4 كيلو واط ~ 500 كيلو واط | جهد الدخل Uin | 200 فولت (-15%) ~ 240 فولت (+10%) أحادية الطور/ثلاثية الطور 380 فولت (-15%) ~ 480 فولت (+10%) ثلاثية |
|---|---|---|---|
| تردد الإدخال | 50 هرتز/60 هرتز ±5% | واجهة الاتصالات | RS485، RJ45 |
| بروتوكول الاتصالات | مودبوس RTU | رطوبة | <90% رطوبة نسبية، بدون تكاثف |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +40 درجة مئوية (التشغيل مع خفض التصنيف عند 40 درجة مئوية ~ 55 درجة مئوية) | ||
| إبراز | 500 كيلوواط عاكس التردد المتغير,محرك عاكس تردد متغير,عاكس تردد محرك القيادة,Variable frequency Inverter Common Motor,Motor Drive Vector Frequency Inverter |
||
منتوج وصف
HV300 الغرض العام 0.4kW إلى 500kW عاكس تردد متغير محرك عام عاكس تردد عاكس
عاكس التردد المتغيروصف المنتج
عاكس HV350 هو عاكس ناقل للنقل عام الأغراض حديث التطوير. يتبنى تقنية التحكم المتقدمة في الحلقة المفتوحة والحلقة المغلقة ، ودعم التحكم في محرك القيادة غير المتزامن.حول مبادئ تصميم وظائف البرمجيات الوفيرة، أداء أفضل وموثوقية أعلى، هذا المحول يحتوي على حجم أصغر مع تحسين قابلية التوسع، وظائف الاتصال أكثر وسهولة التشغيل.
عاكس التردد المتغيرخصائص المنتج
تصميم الحماية الحرارية للوحدة الذكية IGBT
- نموذج ديناميكي مدمج لدرجة حرارة التقاطع، مراقبة درجة حرارة التقاطع IGBT في الوقت الحقيقي.
- القطع القصير الفريد والدائرة من خلال تكنولوجيا الحماية، حماية أمن النظام.
- تأخير إعادة تعيين حماية التيار الزائد ، قمع التيار الزائد
تصميم استقرار تحكم محرك IGBT التكيفي
- منصة التصميم الموثوق بها لمجموعة IGBT المستقلة
- قادرة على الحصول على المعلمات الرئيسية في عملية IGBT مفتوحة / مغلقة ، لتقييم وظيفة وأداء لوحة محرك IGBT.
- قادرة على تقييم مدى معقولية تصميم وحدة IGBT ، لضمان أن تصميم نظام الطاقة للمنتج آمن وموثوق به ، وضمان التشغيل المستقر لنظام الطاقة.
أدوات الكمبيوتر القوية HVManager ، توفر البرمجة والإعداد والتحقق من الأخطاء والمراقبة والوظائف الأخرى
- رصد حالة VFD في الوقت الحقيقي.
- وظيفة إعداد المعلمات الشاملة ، سهلة التحليل من قبل المستخدم.
جميع السلسلة لديها مرشح EMC مدمج (يمكن للمستخدم اختيار)
- يمكن للمستخدم أن يقطع مرشح EMC عن طريق الورقة القصيرة في الصورة ، تستخدم بشكل رئيسي في الحالة التي تتطلب تثبيت RCD وتسرب التيار أقل من 30mA.
التصميم المكون من وحدات، لديه كل من مزايا النماذج الأوروبية والنماذج اليابانية
- سهلة الإعداد مثل النماذج اليابانية، كما لديها توسعات وظيفية قوية مثل النماذج الأوروبية.
- واجهة RS485 مزدوجة ، واجهة A و B الاختيارية واجهة RJ45
4kW ونماذج أعلى يتم تكوين مفاعل التيار المباشر كمعيار
- خفض 50% من معدل تشويه التيار
- أمنع الاصطدام من الشبكة، وحماية جسر المصلح.
- زيادة عامل الطاقة من جانب المدخل
- زيادة الكفاءة العامة والاستقرار الحراري لجهاز VFD.
- تمنع تأثير الهارمونيات العالية من جانب المدخل إلى VFD ، وتقليل الانتقال الخارجي وتداخلات الإشعاع.
التواصل المهني
- إعداد اتصال مناسب.
- قابلية التكيف الجيدة مع البيئة
- دعم خمسة تنسيقات اتصال بيانات PPO (PPO1 ~ PPO5).
المدمجة في المنطق قوية ووحدات الحسابات، ودعم DIY مخصصة للوظائف الخاصة
- PLC مبنية بسيطة، يمكن تخصيص محطات التحكم، يمكن للمستخدم تصميم وضع التشغيل وفقا لمتطلباته الخاصة.
يمكن تعيين اختبارات DI تسرب ووضع المصدر عن طريق رمز الوظيفة
- يمكن أن يختار منفذ الدخول المشترك DI 0V أو 24V ، والقيمة الافتراضية المصنعة هي 0V ، يمكن للمستخدم اختيارها عن طريق تعيين المعلم P09.21P09.21 = 0 يعني أن الميناء المشترك هو 0 فولت ، P09.21 = 1 يعني أن الميناء المشترك هو 24 فولت.
وحدة تحكم PID المدمجة
- إدراك التحكم في الحلقة المغلقة لدرجة الحرارة والضغط والتدفق وغيرها من الإشارات ، وزيادة استقرار ودقة الإنتاج.
يمكنه تشغيل محركين مختلفين في وضع التحكم في المتجه
- يمكن تخزين مجموعتين من معايير المحرك ، ويمكن أن تتحول المرونة في الوضع الذي لا يحتاج إلى تشغيل محركين في نفس الوقت ، لتوفير التكلفة ، والحد من احتلال المساحة.
تطبيق نموذجي
وحدة ضخ حقول النفط
- الميزة التقنية: نطاق التوتر الواسع ، قابلية التكيف القوية مع الشبكة القاسية التيار الناشئ المنخفض ، السرعة السلسة ، تأثير صغير على الشبكة المرشح EMC المدمج ، مفاعل DC المهيأ بشكل قياسي ، الإشعاع المنخفض.
مصنع الصلب من المنشار البارد
- ميزة تقنية: قدرة عالية على الإفراط في الحمل، قدرة عالية على الاستجابة السريعة. التكيف مع درجات الحرارة العالية ومتطلبات الحماية العالية في ورشات الصلب. دعم شبكة Profibus DP.
عجلة مصنع الصلب
- الميزة التقنية: تتكيف مع عملية التسارع والتباطؤ المتبادلة. التشغيل المستمر على المدى الطويل.التكيف مع درجات الحرارة العالية ومتطلبات الحماية العالية في ورشات الصلب.
المواصفات التقنية للمحول الترددي المتغير
| قوة الدخول / الخروج | الجهد المدخل U في | 200 فولت (-15%) ~ 240 فولت (+ 10%) 1PH / 3PH 380 فولت (-15%) ~ 480 فولت (+ 10%) 3PH 500 فولت 500 فولت (-15%) ~ 690 فولت (+ 10%) 3PH |
|
| تردد الإدخال | 50 هرتز/60 هرتز±5٪ | ||
| عدم التوازن الأقصى في العرض | ≤ 3% | ||
| الجهد الخارجي | 0V ~ Uin | ||
| تردد الإخراج | 0Hz ~ 300Hz | ||
| نطاق الطاقة | 0.4kW ~ 500kW | ||
| أداء التحكم الرئيسي | التحكم بالجهد | V/F، OLVC (تحكم في متجهات الحلقة المفتوحة) | |
| ضبط السرعة | 100 (OLVC) ، 1:50 (V/F) | ||
| بدء الدوران | 0.5 هرتز: 150٪ (OLVC) ، 1 هرتز: 150٪ (OLVC) | ||
| دقة عزم الدوران | ≤ 5% (OLVC) | ||
| نبضات عزم الدوران | ≤ 2% (OLVC) | ||
| دقة سرعة التشغيل الثابتة | ≤ 1% n0 (حالة محددة) | ||
| القرار | 0.01 هرتز (رقمي) ، 0.1% × الحد الأقصى للتردد (الأنغالوجية) | ||
| زيادة عزم الدوران | 0.1s ~ 3600min | ||
| زيادة عزم الدوران | 00.1% ~ 30.0% | ||
| الحمل الزائد | نوع E، G: 150٪ من التيار الخارجي المسموح به، 1 دقيقة نوع P: 110٪ من التيار الخارجي المسموح به، 1 دقيقة | ||
| V/F | 4 أنواع: V / F (يمكن للمستخدم برمجة) والمنحدر (2.0 قوة، 1.7 قوة، 1.2 قوة) | ||
| الفرامل المباشرة | تردد الحقن: 0. 0% ~ 100. 0% الحد الأقصى للتردد تيار الحقن: 0. 0% ~ 300. 0٪ التيار المسموح به وقت الحقن: 0. 00s ~ 60. 00s | ||
| الفرامل الديناميكية | 22كيلوواط وأقل من النماذج لديها وحدة مكابح مدمجة معدل الكبح: 0.0% ~ 100.0% الجهد الافتراضي للفرامل الديناميكية المترددة: 390 فولت (منتجات مستوى الجهد 220 فولت) 780 فولت (منتجات مستوى الجهد 380 فولت) 1125 فولت (690 فولت منتجات مستوى الجهد) |
||
| الركض | تردد الركض: 0.00 هرتز ~ الحد الأقصى للتردد معدل تسارع الركض: 0.1s ~ 600.0s فترة فترة الركض: 0.1s ~ 600.0s |
||
| المحددة مسبقاً | 16 سرعة محددة مسبقاً (تقرر بواسطة محطات التحكم) | ||
| AVR | الحفاظ على الجهد الخارجي للمحرك V / F عندما تغير جهد إمدادات الطاقة المدخلة | ||
| وظيفة التحكم الخاصة | PID المدمج | بناء نظام تحكم حلقة مغلقة بسهولة | |
| وظيفة PMSM soft-start Grid-tie | عندما تدفع PMSM (المغناطيس الدائم المحرك المزامنة إلى تردد الشبكة، وسوف يعمل المفتاح للحصول على إمدادات الطاقة من الشبكة دون تأثير الحالي، وسوف تتوقف VFD تشغيل | ||
| كتلة وظائف متقدمة | 2 كتلة تحكم منطقية قابلة للبرمجة، 1 كتلة تحويل ثنائي قابلة للبرمجة، 2 كتلة مقارنة قابلة للبرمجة، 3 كتلة حسابية قابلة للبرمجة، سهلة لتطوير وظائف متقدمة | ||
| وظيفة المدخلات والمخرجات | المصدر المرجعي | الرقم: لوحة المفاتيح، محطة فوق / أسفل، سرعة محددة مسبقا، نبض، الاتصال | |
| التناظرية: AI1: 0V ~ 10V ، 0(4) mA ~ 20mA. AI2: 0V ~ 10V | |||
| وضع العمل | لوحة مفاتيح، محطة التحكم، الاتصال | ||
| محطات الدخول الرقمية | DI1 ~ DI7: 7 طرق محطات قابلة للبرمجة ، pos. و nega. هو خيار منطقي ، و DI6 يمكن تعيينها على أنها مدخل نبض ، 0Hz ~ 60Hz ؛ DI7 يمكن أن تكون مدخل نبض عالية التردد (1kHz ~ 50.0kHz) أو مدخل ترمستور PTC | ||
| محطات الإخراج الرقمية | DO1 ~ DO2: 2 طرق محطات إخراج رقمية قابلة للبرمجة ، الحد الأقصى. تيار الخروج: 50mA (في كل طريقة) ، يمكن أن يكون DO2 المحطة إلى النبض الخارجي (0.1kHz ~ 50.0kHz ) ، ومخرج PWM (10kHz) | ||
| محطة الخروج النظرية | أ.أو1: محطة إخراج تشبيهية قابلة للبرمجة، 0V-10V، 0 ((4) م.أ. ~ 20 م.أ. | ||
| مخرج رله | 2 مرسلات مفتوحة عادية قابلة للبرمجة، بيانات جهاز الاتصال: AC250V/2A ((COSφ=1) ، AC250V/1A ((COSφ=0.4) ، DC30V/1A | ||
| التواصل | واجهة | RS485، RJ45 | |
| البروتوكول | Modbus RTU | ||
| البيئة | الارتفاع | 1000 متر اسمي، 1000m-3000m، 1٪ تخفيض التيار الاسمي لكل 100m | |
| درجة حرارة العملية | -20 °C~+40 °C (التشغيل مع تخفيض درجة الحرارة عند 40 °C~55 °C) | ||
| الرطوبة | < 90% RH، بدون تكثيف | ||
| اهتزاز | <5.9m/s2 (0.6g) | ||
| درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية | ||
| بيئة العملية | في الأماكن المغلقة ، لا أشعة شمس مباشرة ، غير قابلة للاشتعال ، لا غازات و سوائل آكلة ، لا تلوث بمواد موصلة كهربائياً | ||
| وحدات اختيارية | HV232 ، HVUSB ، وحدة Profibus ، لوحة مفاتيح ، HV-Manager (أدوات الكمبيوتر) ، وحدة الكشف عن الجهد ثلاثي المراحل | ||
| وظيفة الحماية | نقص الخروج، فوق التيار، فوق الحمل، فوق الجهد، تحت الجهد، فقدان المرحلة، فوق الحرارة، رحلة خارجية، الخ | ||
| الكفاءة | 1.5كيلوواط وأقل: ≥89% 2.2كيلوواط ~ 22كيلوواط: ≥93% 30 كيلوواط أو أكثر: ≥ 95% |
||
| طريقة التثبيت | تركيب الخزانة، من خلال لوحة، تركيب السطح | ||
| حماية الدخول | IP20، IP21 (من خلال إضافة جهاز اختياري) | ||
| طريقة التبريد | 220V/0.4kW ((0.5hp) النموذج هو الطبيعة باردة، والبعض الآخر هي مجبرة الهواء باردة | ||
