عاكس تردد متجه VFD محول تردد متغير لتحكم محرك محرك غير متزامن
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | اتش في 350 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المدخل | جهد الدخل: 380 فولت (-15%) إلى 480 فولت (+10%) الطور: ثلاثي الطور | تردد طاقة الإدخال | 50 هرتز/60 هرتز ± 5% |
|---|---|---|---|
| الجهد الخارجي | 0 فولت ~ جهد الدخل | تردد الإخراج | 0～600 هرتز |
| نوع محرك التحكم الرئيسي | محرك غير متزامن | نطاق سرعة التحكم الرئيسية | 1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
| وضع التحكم الرئيس | V/F، OLVC ((تحكم في المتجهات المفتوحة الحلقة) ، CLVC ((تحكم في المتجهات المغلقة الحلقة) | ||
| إبراز | جهاز تحكم VFD للدفع المحركي غير المتزامن,محول تردد متغير VFD,عاكس تردد المتجه VFD,Variable Frequency Converter VFD,Vector Frequency Inverter VFD |
||
منتوج وصف

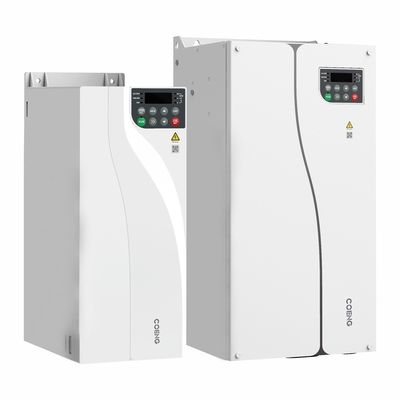

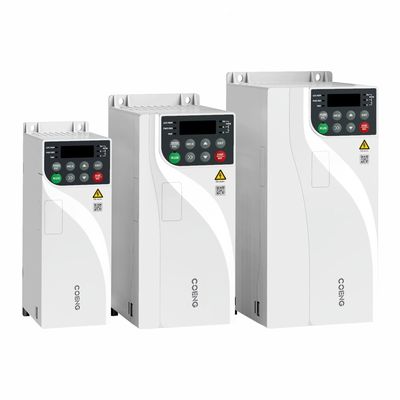

HV350 للأغراض العامة VFD ناقل التردد محول التردد المتغير للتحكم في محرك المحرك غير المتزامن
وصف المنتج لمحول التردد المتجه VFD للأغراض العامة
إن العاكس من سلسلة HV350 هو عبارة عن عاكس متجه للأغراض العامة تم تطويره حديثًا. إنها تعتمد تقنية التحكم في ناقلات الحركة ذات الحلقة المفتوحة والمغلقة المتقدمة، مما يدعم التحكم في محرك المحرك غير المتزامن. وفقًا لمبادئ التصميم لوظائف البرامج الوفيرة والأداء الأفضل والموثوقية العالية، يتميز هذا العاكس بحجم أصغر مع قابلية توسيع محسنة والمزيد من وظائف الاتصال والتشغيل الأسهل.
ميزات المنتج لمحول التردد المتجه VFD للأغراض العامة
موثوقية عالية
مجاري الهواء المستقلة المبتكرة
- يفصل التصميم المبتكر الأجهزة الحساسة عن مجرى الهواء، مما يحسن بشكل كبير قدرة العاكس على التكيف مع البيئات المختلفة
- يمكن لقناة الهواء حماية العاكس من الغبار والأشتات لتجنب حدوث ماس كهربائي، تلف المكونات، وما إلى ذلك
مفهوم التصميم الحراري المتقدم وتحليل المحاكاة الحرارية الاحترافية
- تطبيق برامج محاكاة حرارية فعالة ودقيقة لضمان الموثوقية الحرارية للعاكس
- اعتماد الاختبارات الحرارية المتقدمة وتكنولوجيا التحقق من الصحة والمعدات للتحقق من النتائج النظرية للتصميم الحراري
اختبار صارم لارتفاع درجة الحرارة
- إجراء اختبار صارم للحمل الكامل والحمل الزائد ومعايير قبول صارمة لارتفاع درجة حرارة المكونات الرئيسية التي تدعم التشغيل الموثوق به لفترة طويلة للعاكس في ظل ظروف الحمل القصوى
- جميع المنتجات التي تجتاز اختبار تقادم الحمل بدرجة حرارة عالية قبل العمل السابق للتأكد من أن جميع مكونات المنتج يمكن أن تعمل بشكل طبيعي
عملية رش أوتوماتيكية للطلاء المقاوم للثلاثية
- يمكن اعتماد استراتيجيات رش مختلفة وفقًا للوحات الدائرة، مما يضمن بشكل فعال توحيد رش لوحة الدائرة واتساق نفس الدفعة من المنتج
القدرة على التكيف العالية
نطاق جهد واسع
- الفولطية: ثلاث مراحل 380 فولت ~ 480 فولت
- تردد طاقة الإدخال: (50 هرتز/60 هرتز) ±5%
- نطاق تقلب الجهد المسموح به: -15%Vac ~ +10%Vac
تدخل خارجي منخفض
- يمكن لمرشح C3 المدمج أن يمنع بشكل فعال التوافقيات عالية التردد المتولدة أثناء تشغيل العاكس، مما يلبي متطلبات معيار EU EN61800-3.
- تصميم تأريض EMC بسيط وسهل الاستخدام يقلل بشكل فعال من تيار التسرب الأرضي.
- شهادة النظام
- شهادة الاتحاد الأوروبي CE
التصميم الهيكلي
- تصميم على شكل كتاب بحجم أقل بنسبة 40% من الموديلات التقليدية
- دعم التثبيت جنبًا إلى جنب لمحولات متعددة
الأداء المتميز
تكنولوجيا محرك السيارات الشاملة
- دعم التحكم في محرك الأقراص غير المتزامن ثلاثي الطور
- دعم التحكم V/F، والتحكم في ناقل الحركة ذو الحلقة المفتوحة، والتحكم في ناقل الحلقة المغلقة
- دعم السرعة والتحكم في عزم الدوران
- دعم وظيفة تتبع السرعة، والحد من تأثير التيار
وظيفة الضبط التلقائي للمحرك الدقيق
- دعم الضبط التلقائي الدقيق لمعلمات المحرك من أجل التشغيل والتصحيح المريح، ودقة تحكم أعلى وسرعة استجابة أسرع
- وظائف الضبط التلقائي الشامل للمحرك، بما في ذلك الضبط التلقائي الديناميكي والثابت والثابت + الديناميكي
- أوضاع التحكم الشاملة في المحركات
- وضع التحكم V/F
- وضع التحكم في المتجهات ذات الحلقة المفتوحة (OLVC)
- وضع التحكم في ناقلات الحلقة المغلقة (CLVC)
عزم دوران كبير
- التحكم في ناقلات الحركة ذات الحلقة المفتوحة (OLVC): 150% عند 0.5 هرتز
- التحكم في ناقلات الحركة ذات الحلقة المغلقة (CLVC): 200% عند 0 هرتز
قدرة التحميل الزائد العالية
- سعة التحميل الزائد للضوء: 110% من تيار الحمل الخفيف المقدر لمدة 60 ثانية، 150% من تيار الحمل الخفيف المقدر لمدة 10 ثوانٍ
- قدرة التحميل الزائد الثقيل: 150% من تيار الحمل الثقيل المقدر لمدة 60 ثانية، 180% من تيار الحمل الثقيل المقدر لمدة 10 ثوانٍ
وظائف متنوعة
لوحة المفاتيح
- بالنسبة للعاكسات القياسية، تتوفر لوحات مفاتيح LED داخلية ولا يتم دعم لوحات المفاتيح الخارجية.
- يمكن إضافة لوحة مفاتيح LED خارجية بشكل اختياري.
- تدعم كل من لوحات المفاتيح القياسية والاختيارية تصحيح أخطاء المعلمات ومراقبة حالة التشغيل والتحكم في التشغيل/الإيقاف. نسخ المعلمات وما إلى ذلك.
وظائف التوسع المختلفة
- تدعم بطاقات الاتصال التوسعية الاختيارية Profibus-DP، وProfinet IO، وCANopen، وModbus TCP/IP، وEthercat، وEtherNet/IP، وغيرها من الحافلات
- الاتصالات (فتحة بطاقة التوسعة SLOT1).
- بطاقات توسيع التشفير الاختيارية (فتحة بطاقة التوسعة SLOT2)
- بطاقات توسيع طرفية IO الاختيارية (فتحة بطاقة التوسعة SLOT1، يرجى الرجوع إلى "الملحقات الاختيارية" للحصول على التفاصيل)
وظيفة الكبح الموثوقة
- العاكس يدعم الكبح DC.
- تم تجهيز الموديلات بقدرة 22 كيلو واط أو أقل بوحدة فرملة مدمجة قياسية، بينما تم تجهيز الموديلات بقدرة 30 كيلو واط إلى 132 كيلو واط بوحدة اختيارية.
- تعمل إضافة مقاومة الكبح على تحسين أداء الكبح مع توفير مساحة التركيب الكهربائي وتقليل التكاليف الكهربائية للمستخدم.
دعم وظائف مختلفة
- دعم V/F دعم فصل نصف V/F وأوضاع الفصل الكاملة
- دعم التحكم PID في العملية والذي يمكن تطبيقه في التحكم المستمر في درجة الحرارة والتحكم المستمر في الضغط والتحكم في التوتر
- دعم قفل الموضع لتحقيق قفل موضع السرعة الصفرية للمحرك في وضع CLVC
- دعم وظيفة التذبذب التي يمكن تطبيقها في صناعات الألياف والنسيج
- دعم عمق PWM العشوائي لتقليل ضوضاء المحرك
- دعم وضع التشغيل المتكرر لجهاز التشفير لدفع النظام للتبديل تلقائيًا إلى OLVC
- التشغيل عندما يكون جهاز التشفير معيبًا
دعم برامج الخلفية للتصحيح السريع
- دعم وظائف مثل المراقبة وتحرير المعلمات
- دعم سجلات الأحداث وسجل الأخطاء
منتج محول التردد VFD للأغراض العامة المواصفات الفنية
|
البيانات الفنية |
|||
|
المشاريع |
وصف المواصفات والبيانات الفنية |
|
|
|
مدخلات الطاقة/ |
جهد الإدخال |
جهد الإدخال: 380 فولت (-15%) إلى 480 فولت (+10%) المرحلة: ثلاث مراحل |
|
|
تردد طاقة الإدخال |
50 هرتز/60 هرتز ±5% |
|
|
|
خلل في جهد الإدخال |
≥3% |
|
|
|
الجهد الناتج |
OV-جهد الإدخال |
|
|
|
تردد الإخراج |
0 ~ 600 هرتز |
|
|
|
نوع المحرك |
محرك غير متزامن |
|
|
|
أداء التحكم الرئيسي |
وضع التحكم |
V/F، OLVC (التحكم في ناقلات الحلقة المفتوحة)، CLVC (التحكم في ناقلات الحلقة المغلقة) |
|
|
نطاق السرعة |
1:10 فولت/إف؛ 1:100 أولفك؛ 1:1000 كلفك |
|
|
|
عزم الدوران البداية |
أولفك: 150% (0.5 هرتز)، كلفك: 200% (أوهز) |
|
|
|
دقة عزم الدوران |
±±5%، في وضع التحكم في المتجهات |
|
|
|
تموج عزم الدوران |
±±5%، في وضع التحكم في المتجهات |
|
|
|
استقرار السرعة |
أو إل في سي، 0.2%؛ كلفك: 0.1% |
|
|
|
استجابة عزم الدوران |
≥5 مللي ثانية، في وضع التحكم في المتجهات |
|
|
|
وقت التسارع/التباطؤ |
0.0 ثانية ~ 3200.0 ثانية ؛ 0.0 دقيقة ~ 3200.0 دقيقة |
|
|
|
تعزيز عزم الدوران |
0.0%~30.0% |
|
|
|
القدرة الزائدة |
نموذج G: 150% 1 دقيقة/5 دقائق؛ 180% 10 ثانية/5 دقائق؛ الموديل P: 110% 1 دقيقة/5 دقائق؛ 150% 10 ثانية/5 دقائق |
|
|
|
منحنى V/F |
نوع الخط المستقيم، نوع متعدد النقاط، وضع الفصل النصفي V/F، وضع الفصل الكامل V/F |
|
|
|
دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز، الإعداد التناظري: 0.01 هرتز |
|
|
|
منحنى التسارع/التباطؤ |
الخط المستقيم والمنحنى S |
|
|
|
الوظائف الرئيسية |
PLC بسيط، تحكم متعدد السرعات |
16 شريحة سرعة مدعومة من خلال محطات التحكم |
|
|
تنظيم الجهد التلقائي (AVR) |
يحافظ تلقائيًا على ثبات جهد الخرج عندما يتغير جهد الشبكة ضمن نطاق معين |
|
|
|
التحكم في الطول الثابت |
التحكم في الطول الثابت |
|
|
|
معرف المنتج المدمج |
يشكل بسهولة نظام تحكم مغلق الحلقة |
|
|
|
تبديل متعدد المحركات |
التبديل بين مجموعتين من المعلمات الحركية للتحكم في المحركين |
|
|
|
الإدخال/الإخراج الظاهري |
ثماني مجموعات من DI/DO الافتراضية، مما يتيح التحكم المنطقي البسيط |
|
|
|
التحكم في الجهد الزائد/التيار الزائد |
الحد التلقائي من التيار والجهد أثناء التشغيل يمنع العاكس من التعثر بسبب التيار الزائد المتكرر أو الجهد الزائد |
|
|
|
إعادة التشغيل بعد انقطاع التيار الكهربائي |
بعد انقطاع التيار الكهربائي واستعادته، ينتظر العاكس لفترة محددة قبل التشغيل تلقائيًا |
|
|
|
الحد الحالي السريع |
يتجنب أخطاء التيار الزائد المتكررة في العاكس |
|
|
|
طريقة ضبط التردد |
لوحة المفاتيح؛ محطة أعلى/أسفل؛ متعدد المرجع؛ مرجع النبض؛ تواصل |
|
|
|
مدخلات/مخرجات الطاقة |
محطات الإدخال التناظرية |
AI1؛ AI2: 0 فولت ~ 10 فولت/ 0 (4) مللي أمبير ~ 20 مللي أمبير |
|
|
محطات الإدخال الرقمية |
DI1-DI5، 5 أطراف إدخال رقمية قابلة للبرمجة مع عزل بصري، متوافقة مع كليهما |
|
|
|
محطات الإخراج الرقمي |
إخراج جامع مفتوح. نطاق الجهد الناتج: 0 فولت ~ 24 فولت ؛ سعة الحمل الحالية: 50 مللي أمبير. |
|
|
|
محطات الإخراج التناظرية |
1-قناة 0 فولت ~ 10 فولت/0 (4) مللي أمبير ~ 20 مللي أمبير |
|
|
|
تتابع الإخراج |
جهة اتصال ذات قناة واحدة من النموذج C، NO+NC |
|
|
|
تواصل |
بروتوكولات الاتصال |
Modbus RTU (التكوين القياسي)؛ بروفيبوس-DP؛ بروفينيت آي أو؛ يمكنفتح؛ مودبوس تكب / إب؛ إيثركات؛ إيثرنت/IP (تكوين اختياري) |
|
|
المحيطة |
ارتفاع |
≥1000m: لا حاجة للتخفيض |
|
|
درجة الحرارة المحيطة |
-25 درجة مئوية～+40 درجة مئوية (التشغيل مع خفض السرعة المسموح به بين 40 إلى 55) |
|
|
|
رطوبة |
15% ~ 95%، بدون تكثيف |
|
|
|
اهتزاز |
3M3، IEC60721-3-3 |
|
|
|
درجة حرارة التخزين |
-40 درجة مئوية ~ +70 درجة مئوية |
|
|
|
مكان التثبيت |
داخلي، بدون أشعة الشمس المباشرة، وخالي من الغازات والسوائل القابلة للاشتعال والمسببة للتآكل والموصلة |
|
|
|
الملحقات الاختيارية |
بطاقة التشفير، بطاقة توسيع الاتصالات، بطاقة توسيع IO |
|
|
|
الحماية |
الحماية ضد الدوائر القصيرة والتيار الزائد والحمل الزائد والجهد الزائد والجهد المنخفض وفقدان الطور، |
|
|
|
طريقة التثبيت |
مثبتة في خزانة |
|
|
|
تصنيف الحماية |
IP20 |
|
|
|
طريقة التبريد |
تبريد الهواء |
|
|
منتج محول التردد VFD للأغراض العامةتطبيق المنتج
النسيج وصناعة الورق ورفع الأشياء والبلاستيك والمنتجات المعدنية والطباعة والتغليف ومواد البناء والآلات الهندسية ومعدات الإنتاج الآلي.
|

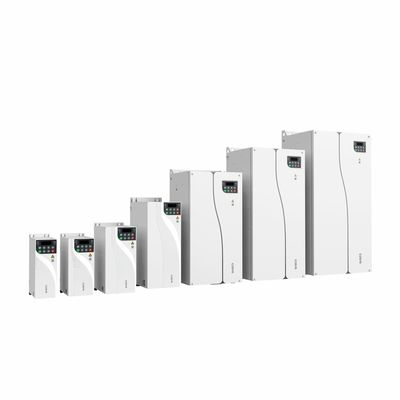

اختيار منتج HV350 الجهد المقدر: ثلاث مراحل 380 فولت (مناسب لنطاق جهد التشغيل من 323 فولت إلى 528 فولت) |
|||||
|
نموذج |
حمولة ثقيلة |
حمل خفيف |
نوع الإطار |
||
|
الطاقة المقدرة (كيلوواط) |
تصنيف الانتاج الحالي |
القوة المقدرة |
تصنيف الانتاج الحالي |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
اتحاد كرة القدم |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
فيسبوك |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
إف سي |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
فد |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(ب) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(ب) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(ب) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(ب) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(ب) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(ب) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(ب) |
110 |
210 |
132 |
250 |
|
