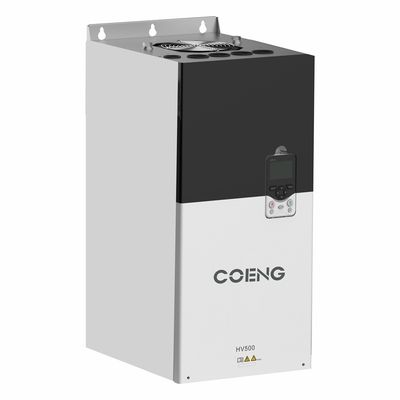

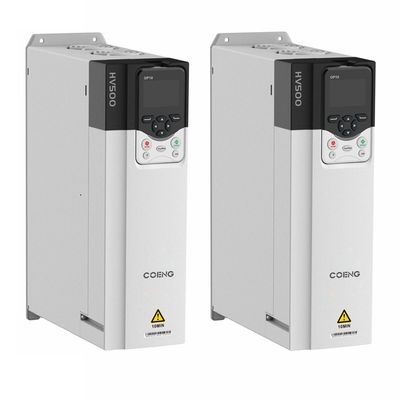

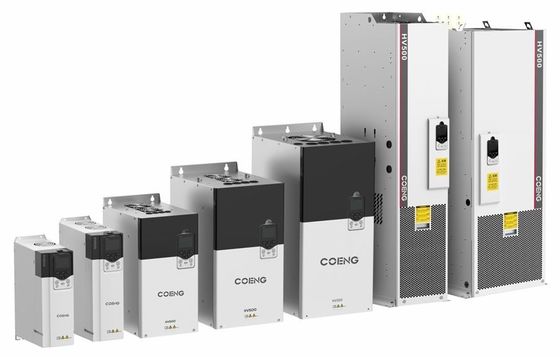

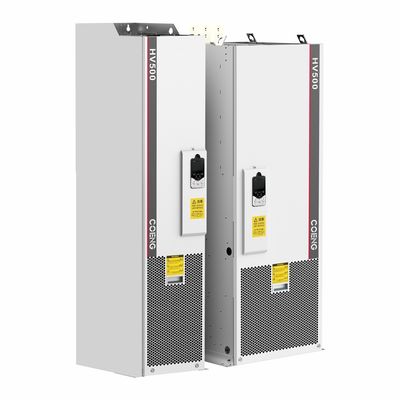

عاكس محرك واحد للهندسة منخفضة الجهد 2.2kW-560kW تردد الخروج 0 ∼ 600 هرتز
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | اتش في 350 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المدخل | جهد الدخل: 380 فولت (-15%) إلى 480 فولت (+10%) الطور: ثلاثي الطور | تردد طاقة الإدخال | 50 هرتز/60 هرتز ± 5% |
|---|---|---|---|
| الجهد الخارجي | 0 فولت ~ جهد الدخل | تردد الإخراج | 0～600 هرتز |
| نوع محرك التحكم الرئيسي | محرك غير متزامن | نطاق سرعة التحكم الرئيسية | 1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
| وضع التحكم الرئيس | V/F، OLVC ((تحكم في المتجهات المفتوحة الحلقة) ، CLVC ((تحكم في المتجهات المغلقة الحلقة) | ||
| إبراز | عاكس 0 فولت ذات محرك واحد,2.2kW-560kW عاكس محرك واحد,عاكس محرك واحد 0~600 هرتز,2.2kW-560kW Single-Drive Inverter,0～600Hz Single-Drive Inverter |
||
منتوج وصف
برنامج التحليل السريع الخلفي
قوية وسهلة الاستخدام ، مع وظائف مثل ضبط المعلمات ، المذبذب في الوقت الفعلي ، تسجيل الأخطاء ، تسجيل الأحداث ، الخ.
أداء ممتاز
تعليق عند سرعة الصفر؛ استجابة عزم الدوران 1-3ms؛ انخفاض السرعة الديناميكية المنخفضة للغاية و معادل انخفاض السرعة الديناميكية؛ صلابة ممتازة؛ تحديد دقيق لنموذج المحرك خارج الخط / على الإنترنت.
الاحتياجات المختلفة قد تم تلبيتها
لوحة LCD قياسية لتحسين تجربة المستخدم، وظيفة التحكم في مستر-عبد، بطاقة اتصال قابلة للتوسع، بطاقة قرص تشفير، بطاقة اكتشاف الجهد.
|
البيانات التقنية |
|||
|
المشاريع |
وصف المواصفات والبيانات التقنية |
|
|
|
إدخال الطاقة |
الجهد المدخل |
الجهد المدخل: 380 فولت (-15%) إلى 480 فولت (+10%) المرحلة: ثلاثي المراحل |
|
|
تردد الطاقة المدخلة |
50 هرتز/60 هرتز ± 5% |
|
|
|
عدم توازن الجهد المدخل |
≤ 3% |
|
|
|
الجهد الخارجي |
الجهد المدخل OV |
|
|
|
تردد الخروج |
0~600 هرتز |
|
|
|
نوع المحرك |
محرك غير متزامن |
|
|
|
أداء التحكم الرئيسي |
وضع التحكم |
V/F، OLVC ((تحكم في المتجهات في الحلقة المفتوحة) ، CLVC ((تحكم في المتجهات في الحلقة المغلقة) |
|
|
نطاق السرعة |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
|
عزم تشغيل |
OLVC: 150% ((0.5Hz) ، CLVC: 200% ((OHz) |
|
|
|
دقة عزم الدوران |
≤ ± 5٪ في وضع التحكم بالمتجه |
|
|
|
موجة الدوران |
≤ ± 5٪ في وضع التحكم بالمتجه |
|
|
|
استقرار السرعة |
OLVC، 0.2٪؛ CLVC: 0.1٪ |
|
|
|
استجابة عزم الدوران |
≤5ms ، في وضع التحكم في المتجه |
|
|
|
وقت التسارع / التباطؤ |
0.0s~3200.0s; 0.0min~3200.0min |
|
|
|
زيادة عزم الدوران |
00.0% إلى 30.0% |
|
|
|
قدرة الحمل الزائد |
نموذج G: 150% 1min/5min؛ 180% 10s/5min؛ نموذج P: 110% 1min/5min؛ 150% 10s/5min |
|
|
|
منحنى V/F |
نوع خط مستقيم، نوع متعدد النقاط، وضع V/F نصف الفصل، وضع V/F الفصل الكامل |
|
|
|
دقة تردد الإدخال |
الإعداد الرقمي: 0.01Hz، الإعداد التناظري: 0.01Hz |
|
|
|
منحنى التسارع / التباطؤ |
خط مستقيم و منحنى S |
|
|
|
الوظائف الرئيسية |
نظام تحكم بسيط، تحكم متعدد السرعات |
16 قطعة سرعة مدعومة من خلال محطات التحكم |
|
|
تنظيم التوتر الآلي (AVR) |
يحافظ تلقائيًا على الجهد الخارجي ثابت عندما يتغير جهد الشبكة ضمن نطاق معين |
|
|
|
تحكم طول ثابت |
تحكم طول ثابت |
|
|
|
PID المدمج |
يشكّل بسهولة نظام تحكم مغلق الحلقة |
|
|
|
التبديل متعدد المحركات |
التبديل بين مجموعتين من معايير المحرك للتحكم في المحركين |
|
|
|
إدخال/خروج افتراضي |
ثمانية مجموعات من DI/DO الافتراضية تمكن من التحكم المنطقي البسيط |
|
|
|
التحكم في الجهد المفرط/الجهد المفرط |
الحد التلقائي للتيار والجهد أثناء التشغيل لمنع العاكس من التعثر بسبب التيار الزائد المتكرر أو التوتر الزائد |
|
|
|
إعادة التشغيل بعد انقطاع الطاقة |
بعد انقطاع الطاقة واستعادة، والعاكس ينتظر لفترة محددة قبل تشغيل تلقائي |
|
|
|
الحد من التيار السريع |
يتجنب فشل التيار الزائد المتكرر في المحول |
|
|
|
طريقة تعيين التردد |
لوحة مفاتيح؛ محطة فوق/أسفل؛ مرجع متعدد؛ مرجع نبض؛ الاتصال |
|
|
|
طاقة الدخول / الخروج |
محطات الدخول التناظرية |
AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA |
|
|
محطات الدخول الرقمية |
DI1-DI5، 5 محطات دخول رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من |
|
|
|
محطات الخروج الرقمية |
مخرج الكولكتور المفتوح؛ نطاق الجهد الخارجي: 0V ~ 24V؛ قدرة الحمل الحالية: 50mA. |
|
|
|
محطات الخروج التناظرية |
القناة الواحدة 0V ~ 10V/0(4) mA ~ 20mA |
|
|
|
مخرج رله |
الاتصال بـ 1 قناة من النموذج C، NO+NC |
|
|
|
التواصل |
بروتوكولات الاتصال |
Modbus RTU (التكوين القياسي) ؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (التكوين الاختياري) |
|
|
البيئة |
الارتفاع |
≤ 1000m: لا حاجة إلى تخفيض الدرجة |
|
|
درجة حرارة البيئة |
-25°C+40°C (يتم السماح بالعمل مع تخفيض الحرارة بين 40~55) |
|
|
|
الرطوبة |
15٪ ~ 95٪، لا توتر |
|
|
|
اهتزاز |
3M3، IEC60721-3-3 |
|
|
|
درجة حرارة التخزين |
-40°C~+70°C |
|
|
|
مكان التثبيت |
في الأماكن المغلقة، دون أشعة الشمس المباشرة، خالية من الغازات القابلة للاشتعال والآكل والسوائل والموصلات |
|
|
|
الملحقات الاختيارية |
بطاقة التشفير، بطاقة توسيع الاتصال، بطاقة توسيع IO |
|
|
|
الحماية |
الحماية من القطع القصير والتيار الزائد والإفراط في الشحن والإفراط في الجهد والانخفاض في الجهد وفقدان المرحلة |
|
|
|
طريقة التثبيت |
تثبيت في خزانة |
|
|
|
تصنيف الحماية |
IP20 |
|
|
|
طريقة التبريد |
تبريد الهواء |
|
|
منتج عاكس التردد المتجه VFD للأغراض العامةتطبيق المنتج
المنسوجات، صناعة الورق، رفع الأشياء، البلاستيك، المنتجات المعدنية، الطباعة والتعبئة والتغليف، مواد البناء، آلات الهندسة ومعدات الإنتاج الآلي.
|
HV350 اختيار المنتج الجهد المسمى: ثلاثي المراحل 380Vac (مناسب لمجموعة الجهد التشغيلي من 323V ~ 528V) |
|||||
|
النموذج |
حمولة ثقيلة |
الحمل الخفيف |
نوع الإطار |
||
|
الطاقة الاسمية (kW) |
التيار المعدل للخروج |
الطاقة المسجلة |
التيار المعدل للخروج |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
إف إيه |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
FB |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G / 18PB |
15 |
32 |
18.5 |
38 |
الـ FD |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P ((B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P ((B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P ((ب)) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P ((B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P ((B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P ((B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P ((B) |
110 |
210 |
132 |
250 |
|
