تصميم وحدات الجهد المنخفض VFD HD2000 مستويات الجهد 400V 690V 1140V 1380V

  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
  • Modular Design Low voltage VFD HD2000 Voltage Levels 400V 690V 1140V 1380V
مكان المنشأ الصين
اسم العلامة التجارية COENG
إصدار الشهادات CE
رقم الموديل HD2000-C-10-12
الحد الأدنى لكمية 1
تفاصيل التغليف كرتون ، حالة الخشب الرقائقي
وقت التسليم 10-30 يوم عمل
شروط الدفع L/C، T/T، ويسترن يونيون
القدرة على العرض 20000SETS / سنة

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
النموذج HD2000-C-10-12 وظيفة خاصة سرعة متعددة الخطوات
صناعة المعدات الأولية مقبولة اكتب ثلاثية
المنتج محولات التردد المتغيرة المدخلات التناظرية في حدود 0.2٪ من الحد الأقصى لتردد الإخراج
كفاءة العمل حسن جدا لوحة المفاتيح LED / LCD
إبراز

تصميم وحدات منخفضة الجهد VFD,400 فولت VFD منخفضة الجهد,690 فولت VFD منخفضة الجهد

,

400V Low voltage VFD

,

690V Low voltage VFD
اترك رسالة
منتوج وصف

التصميم الهندسي الموثوق به

• أنظمة التحكم والطاقة الزائدة بشكل كبير
• مدة حياة أطول لأجزاء تسرب الحرارة السريعة
• مشعّل مبتكر ذو قدرة حرارية عالية يتحمل حمولات صدمة قوية
• كابلات الألياف البصرية المستخدمة في نظام التحكم ووحدات الطاقة لمقاومة التداخل

• عزل قنوات تبديد الحرارة من المكونات الداخلية لحماية المكونات وتكييفها بشكل أفضل مع البيئة



تصميم وحدات لسهولة الصيانة

• صيانة سهلة حيث لا تحتاج إلى أدوات خاصة
• تمكين جميع الوحدات من الصيانة من الأمام
• نظام تشخيص خطأ ذكي لتحديد العيوب بسرعة



القدرة على التكيف

• نظام محرك واحد/متعدد في شكل وحدات/خزانات مع أربعة أرباع
• وحدات محاكاة شاملة: وحدة محاكاة أساسية / ذكية / PWM
• القدرة القوية على التكيف مع الشبكة، دعم شبكة مجموعة واسعة من المدخلات
• التشغيل الطبيعي في ظل ظروف ميكانيكية من فئة IEC 60721 3M5
• تصميم ميكانيكي دقيق لمزيد من القدرة المضادة للزلزال



بروتوكولات الاتصال القابلة للتخصيص

• بما في ذلك profibus-DP، CANopen، profinet IO، modbus RTU، modbus TCP، etherCAT، etherNet/ IP، controlNet و deviceNet، الخ
• hopeInsight خلفية برنامج التحكم السريع في الأخطاء، بما في ذلك إعدادات معايير الشرائح، تنزيل بيانات العيب وتحليل شكل الموجة، أوسيلوسكوب عالية السرعة وتحرير



أدوات غنية للتفاعل بين الإنسان والآلة

• لوحة لوحة مفاتيح LCD قابلة للتكوين تدعم إعداد المعلمات وعرض معلومات النظام
• دعم الاتصال بشبكة hopeInsight عبر الكمبيوتر الشخصي لتسجيل العيوب والتشخيص الذكي

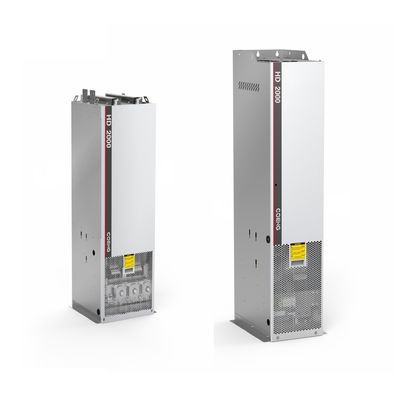

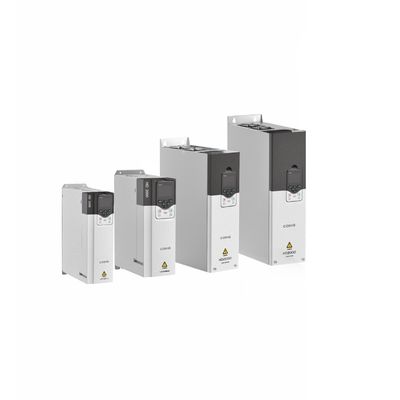

تصميم وحدات الجهد المنخفض VFD HD2000 مستويات الجهد 400V 690V 1140V 1380V 0تصميم وحدات الجهد المنخفض VFD HD2000 مستويات الجهد 400V 690V 1140V 1380V 1

المعايير الرئيسية



النموذج سلسلة HD2000 عاكس الهندسة منخفضة الجهد ((بتبريد السائل)
المصلح الأساسي الجهد المدخل 4380فولت 480فولت6500 فولت 690 فولت
تردد الإدخال (50 هرتز/60 هرتز) ± 6%
الجهد الخارجي الجهد المدخل * 1.32 (في حالة الحمل الكامل)
قدرة الحمل الزائد الحمل الزائد النسبي عند 150٪ من التيار الاسمي لمدة 60 ثانية ، الحد الأقصى للتيار (Imax) ، الحمل الزائد المتردد لمدة 5 ثواني ، دورة العمل لمدة 300 ثانية
كفاءة التشغيل ≥99٪ الكفاءة
الحماية وظائف الحماية: حماية من الإفراط في الحرارة، حماية البدء الناعم، القفل
الحماية، وأكثر من ذلك.
محكّم ذكي الجهد المدخل 4:80 فولت ~ 480 فولت6: 500 فولت ~ 690 فولت
تردد الإدخال 47 ~ 63 هرتز
الجهد الخارجي الجهد المدخل * 1.3 (في حالة الحمل الكامل)
قدرة الحمل الزائد الحمل الزائد النسبي عند 150٪ من التيار الاسمي لمدة 60 ثانية ، الحد الأقصى للتيار (Imax) ، الحمل الزائد المتردد لمدة 5 ثواني ، دورة العمل لمدة 300 ثانية
كفاءة التشغيل ≥98.5٪ الكفاءة
وظائف الحماية وظائف الحماية: الحماية من الإفراط في الحرارة، الحماية من الإفراط في التيار، حماية IGBT المرور من خلال، وأكثر من ذلك
مُعدي PWM الجهد المدخل 4380 فولت ~ 480 فولت6500 فولت إلى 690 فولت9"1140 فولت،A:1380 فولت"
تردد الإدخال 47 ~ 63 هرتز
الجهد الخارجي الجهد الدخالي * 1.5 (في ظل الظروف الاسمية)
قدرة الحمل الزائد الحمل الزائد النسبي عند 150٪ من التيار الاسمي لمدة 60 ثانية ، الحد الأقصى للتيار (Imax) ، الحمل الزائد المتردد لمدة 5 ثواني ، دورة العمل لمدة 300 ثانية
كفاءة التشغيل كفاءة ≥ 98% (بما في ذلك وحدة مرشحات LCL)
عامل القوة قابلة للتعديل (إعداد المصنع عند 1)
وظائف الحماية وظائف الحماية: حماية من الإفراط في الحرارة ، حماية من الإفراط في التيار ، حماية من الإفراط في الحمل ، حماية IGBT من خلال المرور ، وغيرها.
التحول الجهد الإدخالي المسموح به 4أربعة عشرة فولتسي 780 فولتسي6٥٥٠ فولت ديكس ١١٠٠ فولت ديكس9488Vdc 2200Vdc
A:1488Vdc ~ 2200Vdc
الجهد الخارجي 0 ~ الجهد المدخل للتصحيح AC
تردد الخروج 0 ~ 500 هرتز
نطاق السرعة V/F:1:50 OLVC:100 CLVC1:1000
استقرار السرعة (أولفيك)00.2% CLVC:0.01%
تقلبات السرعة (أولفيك)00.2% CLVC:0.1%
عزم تشغيل OLVC:150% ((0.5Hz) CLVC:200% ((0Hz)
تحكم عزم الدوران V/F: غير مدعوم OLVC:مدعوم CLVC: مدعوم
دقة عزم الدوران OLVC: 5٪ CLVC: 5٪
وقت استجابة عزم الدوران OLVC: 5ms CLVC: 5ms
وقت استجابة السرعة OLVC:100ms CLVC:100ms
معادلة انخفاض السرعة الديناميكية (أولفيك)0.5٪*s CLVC:0.3%*s
الظروف البيئية الحرارة -15°C ~ +40°C بدون تخفيض، +40°C ~ +55°C تطبق تخفيض
الرطوبة 5٪ ~ 95٪ من مكثفات مون
الارتفاع ≤4000m، تطبق التخفيضات من 2000m إلى 4000m
البيانات الميكانيكية أداء مكافحة الاهتزاز تتوافق مع IEC 60721-3-3:2002
مستوى الحماية IP00 / IP20 / IP40
مستوى السلامة تتوافق مع UL 508C-2004
طريقة التبريد المبردة بالسائل

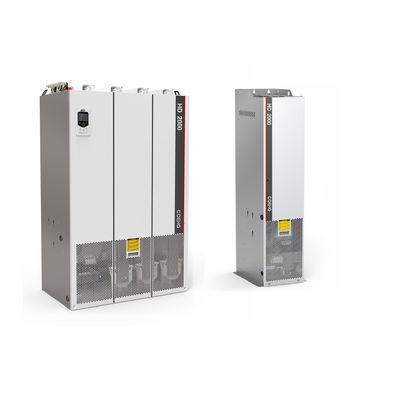

تصميم وحدات الجهد المنخفض VFD HD2000 مستويات الجهد 400V 690V 1140V 1380V 2

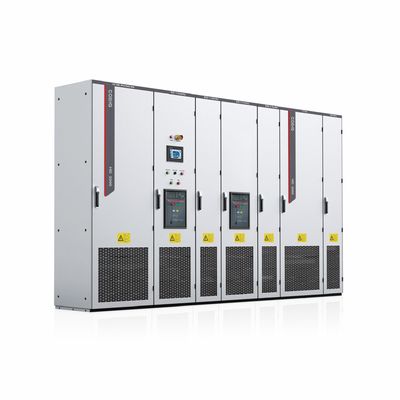

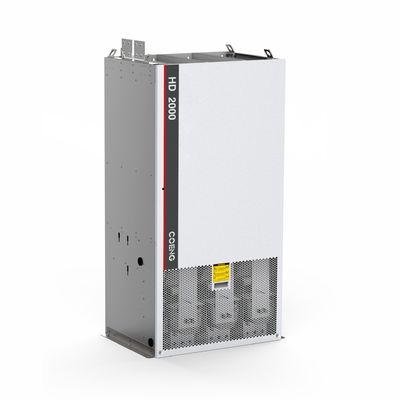

تصميم وحدات الجهد المنخفض VFD HD2000 مستويات الجهد 400V 690V 1140V 1380V 3تصميم وحدات الجهد المنخفض VFD HD2000 مستويات الجهد 400V 690V 1140V 1380V 4
