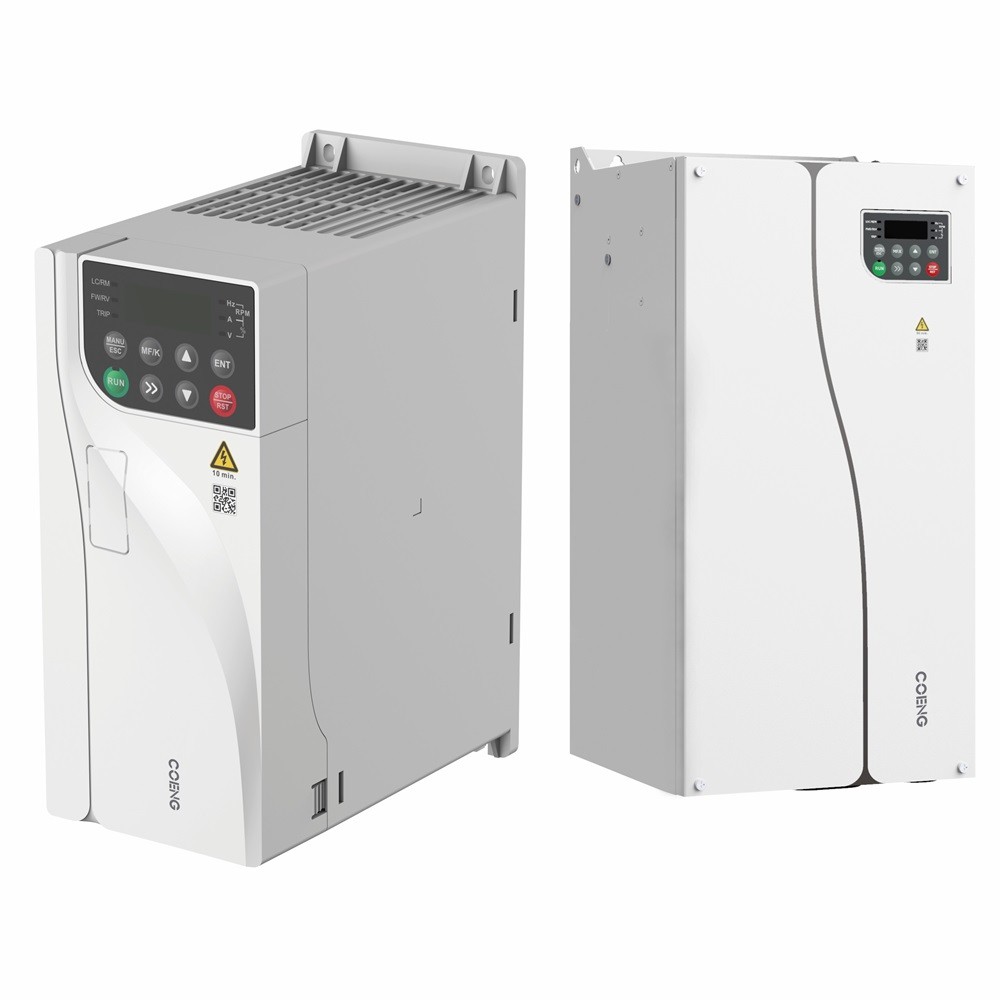

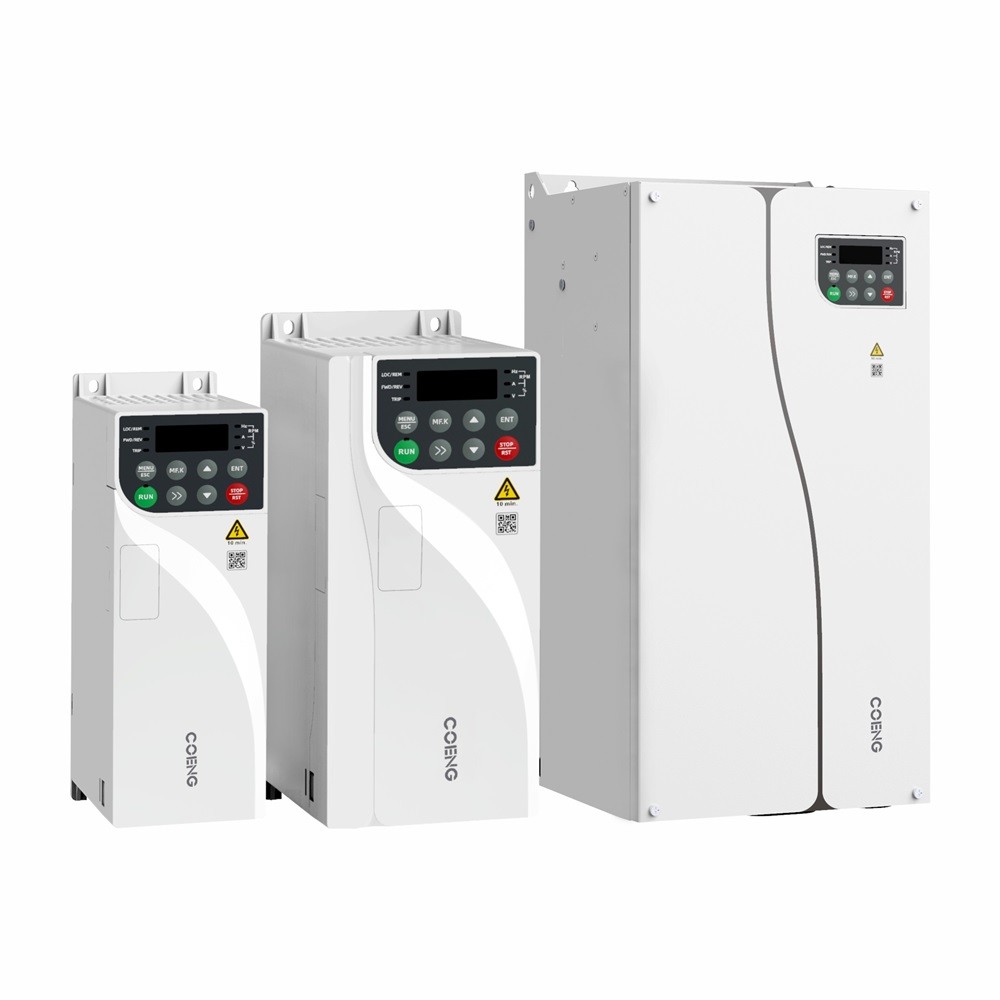

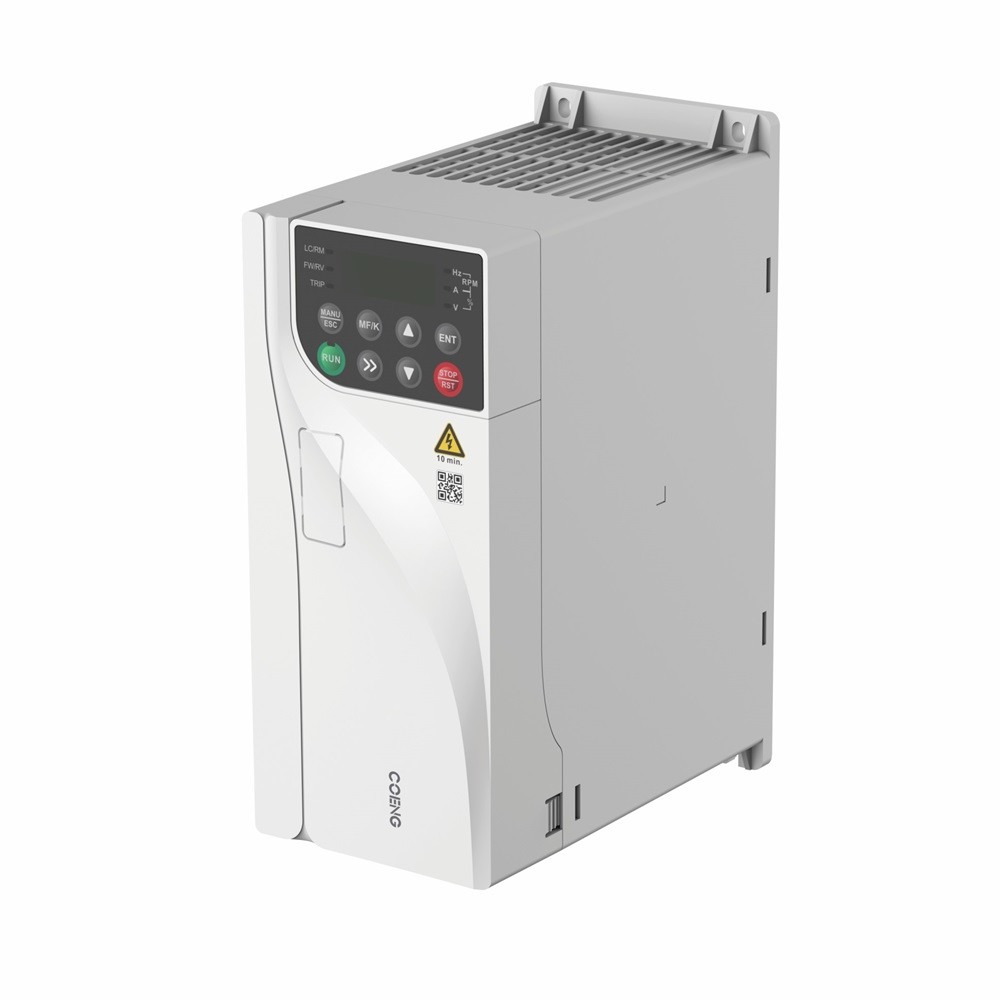

محرك غير متزامن من سلسلة HV350 مصمم لظروف بيئية قاسية

  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
  • HV350 Series Inverter Asynchronous Motor Designed for Harsh Environmental Conditions
مكان المنشأ الصين
اسم العلامة التجارية COENG
إصدار الشهادات CE
رقم الموديل اتش في 350
الحد الأدنى لكمية 1
تفاصيل التغليف كرتون ، حالة الخشب الرقائقي
وقت التسليم 10-30 يوم عمل
شروط الدفع L/C، T/T، ويسترن يونيون
القدرة على العرض 20000SETS / سنة

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الجهد المدخل جهد الدخل: 380 فولت (-15%) إلى 480 فولت (+10%) الطور: ثلاثي الطور تردد طاقة الإدخال 50 هرتز/60 هرتز ± 5%
الجهد الخارجي 0 فولت ~ جهد الدخل تردد الإخراج 0～600 هرتز
نوع محرك التحكم الرئيسي محرك غير متزامن نطاق سرعة التحكم الرئيسية 1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC
وضع التحكم الرئيس V/F، OLVC ((تحكم في المتجهات المفتوحة الحلقة) ، CLVC ((تحكم في المتجهات المغلقة الحلقة)
إبراز

ظروف بيئية قاسية عاكس,عاكس محرك غير متزامن

,

Asynchronous Motor Inverter
اترك رسالة
منتوج وصف

عاكس HV350 هو عاكس متجه عام تم تطويره حديثًا من قبل Hopewind Electric. يتبنى تقنية التحكم المفتوحة المتقدمة ، ودعم التحكم في محرك المحرك غير المتزامن.حول مبادئ تصميم وظائف البرمجيات الوفيرة، أداء أفضل وموثوقية أعلى، هذا المحول يحتوي على حجم أصغر مع تحسين قابلية التوسع، وظائف الاتصال أكثر وسهولة التشغيل.



أداءالخصائص

موثوقية عالية

• قناة الهواء المستقلة المبتكرة،حماية المحول من الغبار والأشياء المختلفة
• تطبيق برامج محاكاة حرارية فعالة ودقيقة
• اعتماد اختبارات حرارية متقدمة وتكنولوجيا التحقق من صحة المعلومات والمعدات
• إجراءات اختبار صارمة للحمل الكامل والحمل الزائد
• جميع المنتجات التي تخضع لاختبار الشيخوخة عند الحرارة العالية قبل العمل
• عملية الرش التلقائي للطلاء ثلاثي الدقة



القدرة على التكيف



• نطاق التوتر الواسع، ثلاثي المراحل 380V ~ 480V
• مرشح C3 المدمج
• التصميم البسيط وسهل الاستخدام
• تصميم على شكل كتاب مع حجم أقل بنسبة 40% من النماذج التقليدية
• دعم تثبيت عدة محولات جنبا إلى جنب



أداء ممتاز



• دعم التحكم في محركات غير متزامنة ثلاثية المراحل
• دعم التحكم في V / F ، التحكم في متجهات الحلقة المفتوحة
• وظائف شاملة لتنسيق المحرك الذاتي ، بما في ذلك التنسيق الديناميكي والستاتيكي والستاتيكي + الديناميكي



وظائف التوسع المختلفة



• بطاقات توسيع محطة الإدخال والإخراج الاختيارية
• دعم Profibus-DP، Profinet IO، CANopen، Modbus TCP/IP، Ethercat، EtherNet/IP وغيرها من الاتصالات الحافلة



سهولة الاستخدام الخاصة بالصناعة



• يتم تجهيز الطرازات من 22 كيلوواط أو أقل بوحدة مكابح مدمجة قياسياً بينما يتم تجهيز الطرازات من 30 كيلوواط إلى 560 كيلوواط بوحدة مكابحة اختيارية
• دعم التحكم في PID العملية التي يمكن تطبيقها في التحكم في درجة الحرارة الثابتة، التحكم في الضغط الثابت والتحكم في التوتر
• دعم وظيفة التذبذب التي يمكن تطبيقها في صناعات الألياف والمنسوجات
• دعم عمق PWM العشوائي للحد من ضوضاء المحرك
• دعم V / F دعم V / F نصف الفصل وأوضاع الفصل الكامل



التحليل السريع المستقل



• دعم البرمجيات الخلفية للتصحيح السريع
• دعم سجلات الأحداث وسجلات الأخطاء



البند وصف المواصفات والبيانات التقنية
طاقة الدخول / الخروج الجهد المدخل الجهد المدخل: 380 فولت (-15%) إلى 480 فولت (+10%) المرحلة: ثلاثي المراحل
تردد الطاقة المدخلة 50 هرتز/60 هرتز ± 5%
عدم توازن الجهد المدخل ≤ 3%
الجهد الخارجي 0V~جهد الدخول
تردد الخروج 0 ¢ 600 هرتز
أداء التحكم الرئيسي نوع المحرك محرك غير متزامن
وضع التحكم V/F، OLVC ((تحكم متجهات الحلقة المفتوحة)
نطاق السرعة 1: 100 V/F؛ 1: 200 OLVC
عزم تشغيل OLVC: 150% ((0.25Hz)
دقة عزم الدوران ± 5٪ (OLVC ، فوق 5Hz)
موجة الدوران ≤ ± 5٪ في وضع التحكم بالمتجه
استقرار السرعة OLVC، 0.2%
استجابة عزم الدوران ≤5ms ، في وضع التحكم في المتجه
وقت التسارع / التباطؤ 0.0s~3200.0s; 0.0min~3200.0min
زيادة عزم الدوران 0.0٪ إلى 30.0٪
قدرة الحمل الزائد النوع G: 150% 1min/5min؛ 180% 10s/5min؛ النوع P: 110% 1min/5min؛ 150% 10s/5min
منحنى V/F نوع خط مستقيم، نوع متعدد النقاط، وضع V/F نصف الفصل، وضع V/F الفصل الكامل
دقة تردد الإدخال الإعداد الرقمي: 0.01 هرتز، الإعداد التناظري: الحد الأقصى للتردد ×0.025%
الوظائف الرئيسية منحنى التسارع / التباطؤ خط مستقيم و منحنى S
PLC بسيط، التحكم متعدد السرعات 16 قطعة سرعة مدعومة من خلال محطات التحكم
تنظيم التوتر الآلي (AVR) يحافظ تلقائيًا على الجهد الخارجي ثابت عندما يتغير جهد الشبكة ضمن نطاق معين
تحكم طول ثابت التحكم بطول معين
PID المدمج يشكّل بسهولة نظام تحكم مغلق الحلقة
التبديل متعدد المحركات التبديل بين مجموعتين من معايير المحرك للتحكم في المحركين
إدخال/خروج افتراضي 8 مجموعات من VDI / VDO الافتراضية ، 3 مجموعات من AI كDI ، مما يتيح التحكم المنطقي البسيط
التحكم في الجهد المفرط/الجهد المفرط الحد التلقائي للتيار والجهد أثناء التشغيل لمنع المحول من التعثر بسبب التيار الزائد المتكرر أو التوتر الزائد
إعادة تشغيل بعد انقطاع الطاقة بعد انقطاع الطاقة واستعادة، والعاكس ينتظر لفترة محددة قبل تشغيل تلقائي
الحد من التيار السريع يتجنب فشل التيار الزائد المتكرر في المحول
طاقة الدخول / الخروج طريقة تعيين التردد لوحة مفاتيح؛ محطة فوق/أسفل؛ مرجع متعدد؛ مرجع نبض؛ الاتصال
محطات الدخول التناظرية AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA
محطات الدخول الرقمية DI1-DI5، 5 محطات دخول رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من
مدخلات الغرق / المصدر.
يدعم DI5 إدخال نبضات عالية السرعة مع تردد إدخال أقصى 100kHz.
محطات الخروج الرقمية مخرج الكولكتور المفتوح؛ نطاق الجهد الخارجي: 0V ~ 24V؛ قدرة الحمل الحالية: 50mA.
DO1 يدعم إنتاج نبضات عالية السرعة مع تردد إخراج أقصى 100kHz.
محطات الخروج التناظرية القناة الواحدة 0V ~ 10V/0(4) mA ~ 20mA
مخرج رله الاتصال بـ 1 قناة من النموذج C، NO+NC
التواصل بروتوكولات الاتصال Modbus RTU (التكوين القياسي) ؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (التكوين الاختياري)
متطلبات البيئة الارتفاع ≤1000m: لا حاجة إلى تخفيض الدرجة
1000 ~ 3000m: زيادة في تخفيض التيار بنسبة 1٪ لكل 100m
درجة حرارة البيئة -25°C+40°C (يتم السماح بالعمل مع تخفيض الحرارة بين 40~55)
الرطوبة 15٪ ~ 95٪، لا توتر
اهتزاز 3M3، IEC60721-3-3
درجة حرارة التخزين -40°C~+70°C
مكان التثبيت في الداخل، دون أشعة الشمس المباشرة، خالية من الغازات القابلة للاشتعال والآكل والسوائل والجسيمات الموصلة.
الملحقات الاختيارية بطاقات توسيع الاتصالات، بطاقات توسيع محطات الإدخال/الإخراج
الحماية الحماية من الاختصار ، والتيار الزائد ، والإفراط في الشحن ، والإفراط في الجهد ، والإفراط في الجهد ، وفقدان المراحل ، والإفراط في درجة الحرارة ، والخطأ الخارجي ، إلخ.
طريقة التثبيت تثبيت في خزانة
تصنيف الحماية IP20
طريقة التبريد تبريد الهواء
