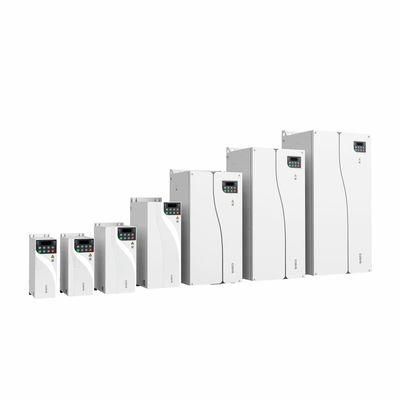

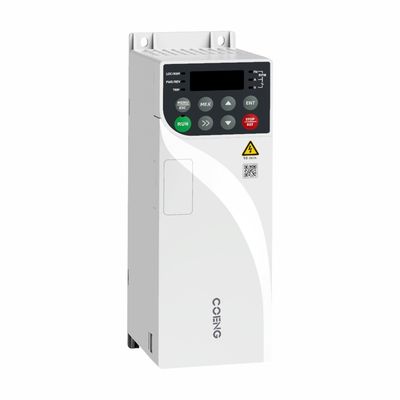

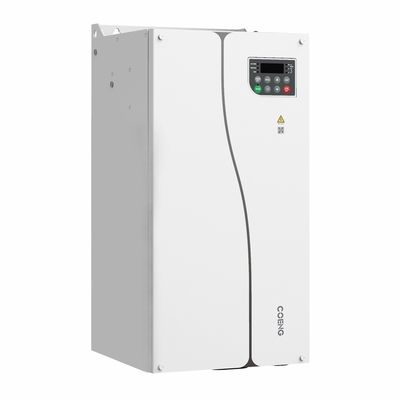

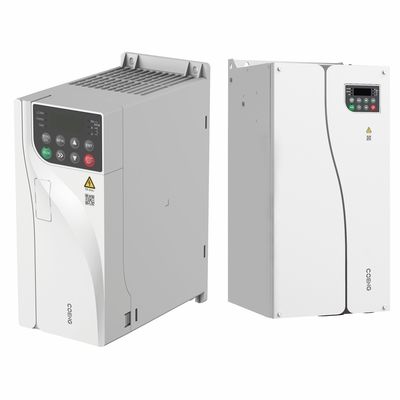

عاكس سلسلة HV350 مع تصميم قناة الهواء المستقلة وبروتوكول الاتصال Modbus RTU 50Hz/60Hz±5% تردد الدخول
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | HV300 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | صندوق خشبي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نطاق القوة | 0.4 كيلو واط ~ 500 كيلو واط | جهد الدخل Uin | 200 فولت (-15%) ~ 240 فولت (+10%) أحادية الطور/ثلاثية الطور 380 فولت (-15%) ~ 480 فولت (+10%) ثلاثية |
|---|---|---|---|
| تردد الإدخال | 50 هرتز/60 هرتز ±5% | واجهة الاتصالات | RS485، RJ45 |
| بروتوكول الاتصالات | مودبوس RTU | رطوبة | <90% رطوبة نسبية، بدون تكاثف |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +40 درجة مئوية (التشغيل مع خفض التصنيف عند 40 درجة مئوية ~ 55 درجة مئوية) | ||
| إبراز | محول بروتوكول الاتصال Modbus RTU,عاكس سلسلة HV350,عاكس تصميم قناة الهواء المستقلة,HV350 Series Inverter,Independent Air Duct Design Inverter |
||
منتوج وصف
أداءالخصائص
موثوقية عالية
• قناة الهواء المستقلة المبتكرة،حماية المحول من الغبار والأشياء المختلفة
• تطبيق برامج محاكاة حرارية فعالة ودقيقة
• اعتماد اختبارات حرارية متقدمة وتكنولوجيا التحقق من صحة المعلومات والمعدات
• إجراءات اختبار صارمة للحمل الكامل والحمل الزائد
• جميع المنتجات التي تخضع لاختبار الشيخوخة عند الحرارة العالية قبل العمل
• عملية الرش التلقائي للطلاء ثلاثي الدقة
القدرة على التكيف
• نطاق التوتر الواسع، ثلاثي المراحل 380V ~ 480V
• مرشح C3 المدمج
• التصميم البسيط وسهل الاستخدام
• تصميم على شكل كتاب مع حجم أقل بنسبة 40% من النماذج التقليدية
• دعم تثبيت عدة محولات جنبا إلى جنب
أداء ممتاز
• دعم التحكم في محركات غير متزامنة ثلاثية المراحل
• دعم التحكم في V / F ، التحكم في متجهات الحلقة المفتوحة
• وظائف شاملة لتنسيق المحرك الذاتي ، بما في ذلك التنسيق الديناميكي والستاتيكي والستاتيكي + الديناميكي
وظائف التوسع المختلفة
• بطاقات توسيع محطة الإدخال والإخراج الاختيارية
• دعم Profibus-DP، Profinet IO، CANopen، Modbus TCP/IP، Ethercat، EtherNet/IP وغيرها من الاتصالات الحافلة
سهولة الاستخدام الخاصة بالصناعة
• يتم تجهيز الطرازات من 22 كيلوواط أو أقل بوحدة مكابح مدمجة قياسياً بينما يتم تجهيز الطرازات من 30 كيلوواط إلى 560 كيلوواط بوحدة مكابحة اختيارية
• دعم التحكم في PID العملية التي يمكن تطبيقها في التحكم في درجة الحرارة الثابتة، التحكم في الضغط الثابت والتحكم في التوتر
• دعم وظيفة التذبذب التي يمكن تطبيقها في صناعات الألياف والمنسوجات
• دعم عمق PWM العشوائي للحد من ضوضاء المحرك
• دعم V / F دعم V / F نصف الفصل وأوضاع الفصل الكامل
التحليل السريع المستقل
• دعم البرمجيات الخلفية للتصحيح السريع
• دعم سجلات الأحداث وسجلات الأخطاء
الرئيسيالمعايير
| البند | وصف المواصفات والبيانات التقنية | |
| طاقة الدخول / الخروج | الجهد المدخل | الجهد المدخل: 380 فولت (-15%) إلى 480 فولت (+10%) المرحلة: ثلاثي المراحل |
| تردد الطاقة المدخلة | 50 هرتز/60 هرتز ± 5% | |
| عدم توازن الجهد المدخل | ≤ 3% | |
| الجهد الخارجي | 0V~جهد الدخول | |
| تردد الخروج | 0 ¢ 600 هرتز | |
| أداء التحكم الرئيسي | نوع المحرك | محرك غير متزامن |
| وضع التحكم | V/F، OLVC ((تحكم متجهات الحلقة المفتوحة) | |
| نطاق السرعة | 1: 100 V/F؛ 1: 200 OLVC | |
| عزم تشغيل | OLVC: 150% ((0.25Hz) | |
| دقة عزم الدوران | ± 5٪ (OLVC ، فوق 5Hz) | |
| موجة الدوران | ≤ ± 5٪ في وضع التحكم بالمتجه | |
| استقرار السرعة | OLVC، 0.2% | |
| استجابة عزم الدوران | ≤5ms ، في وضع التحكم في المتجه | |
| وقت التسارع / التباطؤ | 0.0s~3200.0s; 0.0min~3200.0min | |
| زيادة عزم الدوران | 0.0٪ إلى 30.0٪ | |
| قدرة الحمل الزائد | النوع G: 150% 1min/5min؛ 180% 10s/5min؛ النوع P: 110% 1min/5min؛ 150% 10s/5min | |
| منحنى V/F | نوع خط مستقيم، نوع متعدد النقاط، وضع V/F نصف الفصل، وضع V/F الفصل الكامل | |
| دقة تردد الإدخال | الإعداد الرقمي: 0.01 هرتز، الإعداد التناظري: الحد الأقصى للتردد ×0.025% | |
| الوظائف الرئيسية | منحنى التسارع / التباطؤ | خط مستقيم و منحنى S |
| PLC بسيط، التحكم متعدد السرعات | 16 قطعة سرعة مدعومة من خلال محطات التحكم | |
| تنظيم التوتر الآلي (AVR) | يحافظ تلقائيًا على الجهد الخارجي ثابت عندما يتغير جهد الشبكة ضمن نطاق معين | |
| تحكم طول ثابت | التحكم بطول معين | |
| PID المدمج | يشكّل بسهولة نظام تحكم مغلق الحلقة | |
| التبديل متعدد المحركات | التبديل بين مجموعتين من معايير المحرك للتحكم في المحركين | |
| إدخال/خروج افتراضي | 8 مجموعات من VDI / VDO الافتراضية ، 3 مجموعات من AI كDI ، مما يتيح التحكم المنطقي البسيط | |
| التحكم في الجهد المفرط/الجهد المفرط | الحد التلقائي للتيار والجهد أثناء التشغيل لمنع المحول من التعثر بسبب التيار الزائد المتكرر أو التوتر الزائد | |
| إعادة تشغيل بعد انقطاع الطاقة | بعد انقطاع الطاقة واستعادة، والعاكس ينتظر لفترة محددة قبل تشغيل تلقائي | |
| الحد من التيار السريع | يتجنب فشل التيار الزائد المتكرر في المحول | |
| طاقة الدخول / الخروج | طريقة تعيين التردد | لوحة مفاتيح؛ محطة فوق/أسفل؛ مرجع متعدد؛ مرجع نبض؛ الاتصال |
| محطات الدخول التناظرية | AI1; AI2: 0V ~ 10V / 0 (4) mA ~ 20mA | |
| محطات الدخول الرقمية | DI1-DI5، 5 محطات دخول رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من مدخلات الغرق / المصدر. يدعم DI5 إدخال نبضات عالية السرعة مع تردد إدخال أقصى 100kHz. |
|
| محطات الخروج الرقمية | مخرج الكولكتور المفتوح؛ نطاق الجهد الخارجي: 0V ~ 24V؛ قدرة الحمل الحالية: 50mA. DO1 يدعم إنتاج نبضات عالية السرعة مع تردد إخراج أقصى 100kHz. |
|
| محطات الخروج التناظرية | القناة الواحدة 0V ~ 10V/0(4) mA ~ 20mA | |
| مخرج رله | الاتصال بـ 1 قناة من النموذج C، NO+NC | |
| التواصل | بروتوكولات الاتصال | Modbus RTU (التكوين القياسي) ؛ Profibus-DP؛ Profinet IO؛ CANopen؛ Modbus TCP/IP؛ Ethercat؛ EtherNet/IP (التكوين الاختياري) |
| متطلبات البيئة | الارتفاع | ≤1000m: لا حاجة إلى تخفيض الدرجة 1000 ~ 3000m: زيادة في تخفيض التيار بنسبة 1٪ لكل 100m |
| درجة حرارة البيئة | -25°C+40°C (يتم السماح بالعمل مع تخفيض الحرارة بين 40~55) | |
| الرطوبة | 15٪ ~ 95٪، لا توتر | |
| اهتزاز | 3M3، IEC60721-3-3 | |
| درجة حرارة التخزين | -40°C~+70°C | |
| مكان التثبيت | في الداخل، دون أشعة الشمس المباشرة، خالية من الغازات القابلة للاشتعال والآكل والسوائل والجسيمات الموصلة. | |
| الملحقات الاختيارية | بطاقات توسيع الاتصالات، بطاقات توسيع محطات الإدخال/الإخراج | |
| الحماية | الحماية من الاختصار ، والتيار الزائد ، والإفراط في الشحن ، والإفراط في الجهد ، والإفراط في الجهد ، وفقدان المراحل ، والإفراط في درجة الحرارة ، والخطأ الخارجي ، إلخ. | |
| طريقة التثبيت | تثبيت في خزانة | |
| تصنيف الحماية | IP20 | |
| طريقة التبريد | تبريد الهواء | |
عاكس الهواء للاغراض العامة من سلسلة HV350: أداء متعدد الأبعاد وموثوق به
عبارة عن حل متطور مصمم لتلبية الاحتياجات المتنوعة لمختلف التطبيقات الصناعية.هذا المحول المتجه الذي تم تطويره حديثاً يدمج تكنولوجيا التحكم المفتوحة المتقدمةيسمح بتحكم فعال ودقيق للمحركات غير المتزامنة. مبنية على مبادئ عالية الموثوقية، وظائف موسعة، وتشغيل سهل الاستخدام،الـ HV350 تتميز في السوق بأدائها القوي ومرونته.
عبارة عن خيار استثنائي للصناعات التي تبحث عن حل عاكس موثوق به وفعال ومتنوعأداء قوي، وميزات سهلة الاستخدام تجعلها مثالية لتطبيقات الأتمتة والتحكم الحديثة. سواء كان يستخدم في البيئات الصناعية الخفيفة أو عمليات التصنيع المعقدة،HV350 يوفر أداء لا مثيل له و قابلية للتكيف، مما يجعلها أداة قيمة لتحسين كفاءة التشغيل وتقليل وقت التوقف.
