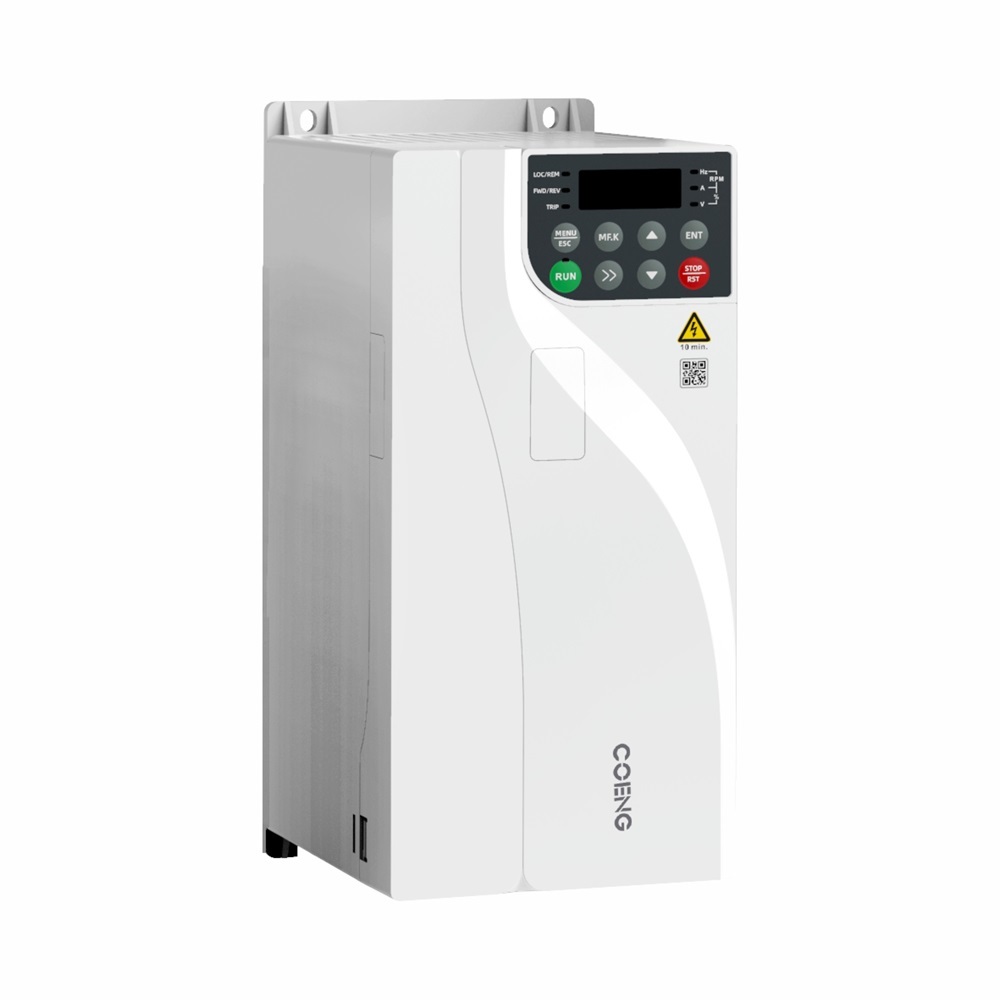

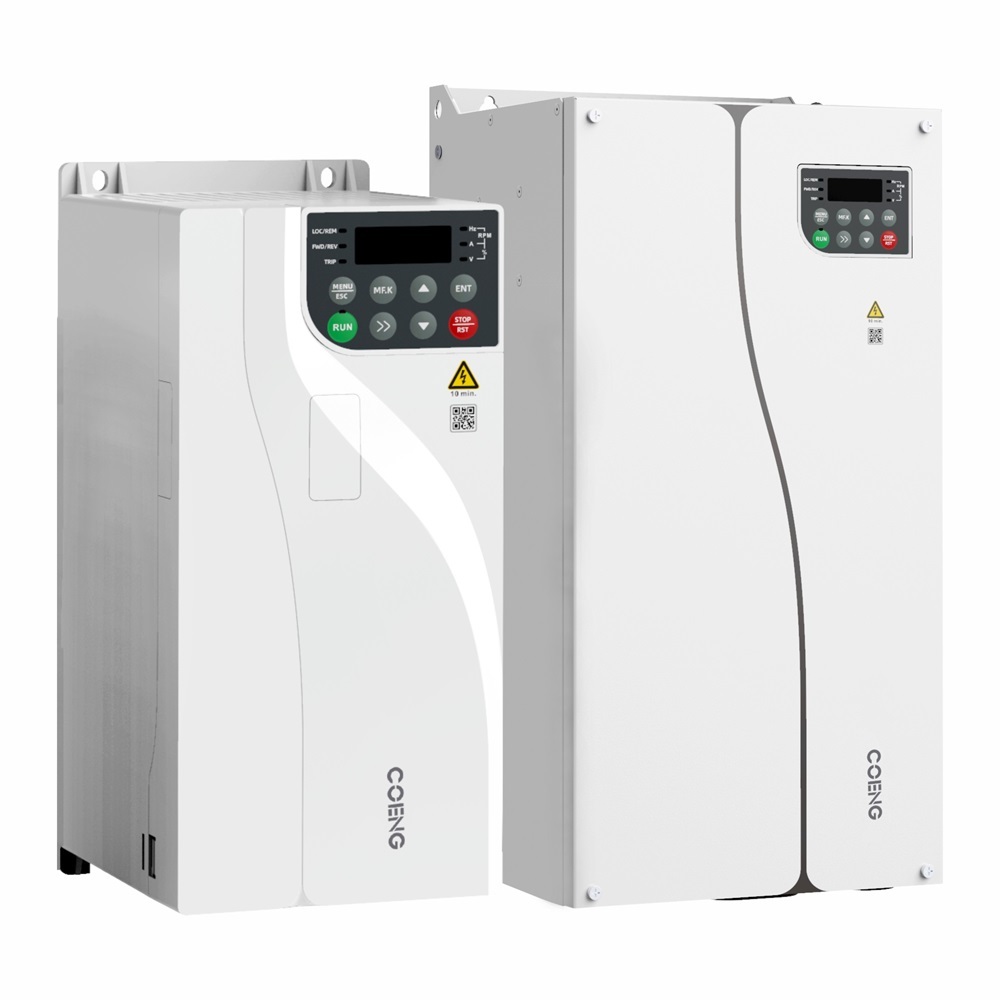

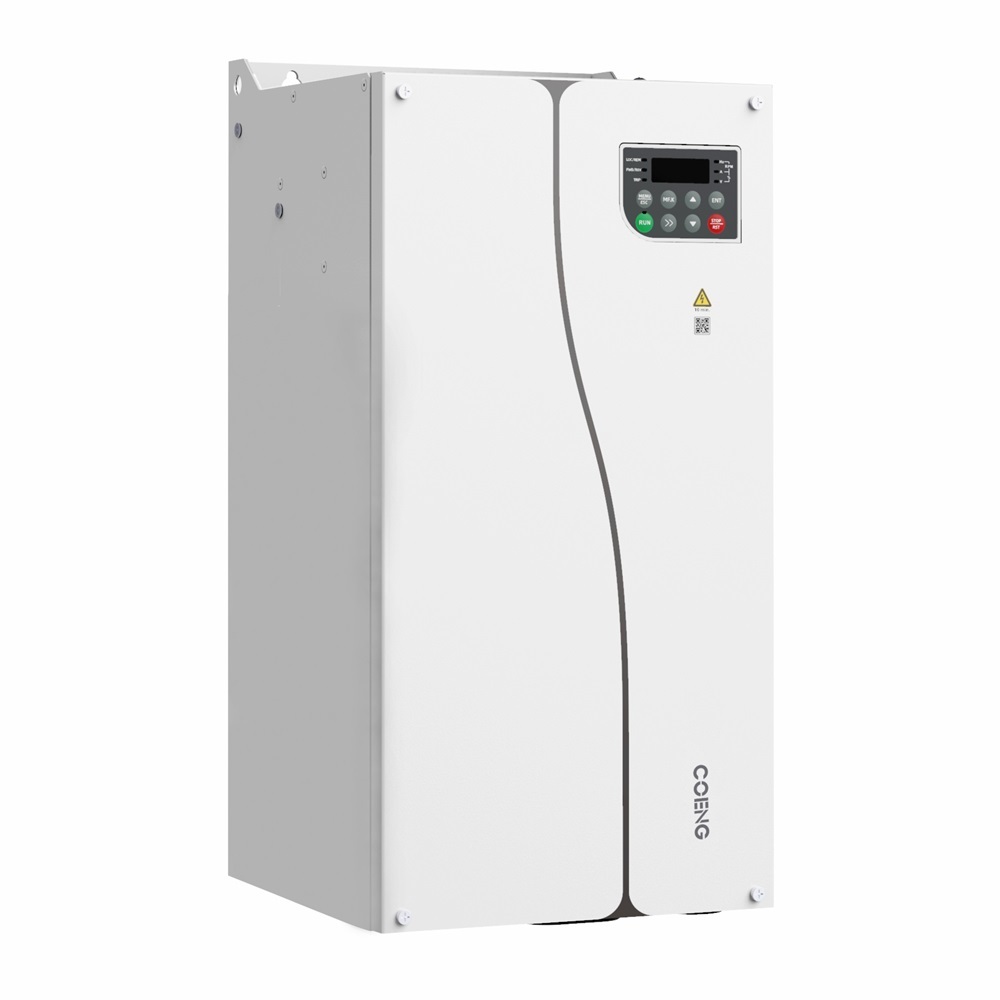

محول VFD ثلاثي الأطوار من سلسلة HV350 مع تحكم PID
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | اتش في 350 |
| الوثيقة | HV350.xlsx |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C ، T/T ، Western Union |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد المدخلات | جهد الدخل: 380 فولت (-15%) إلى 480 فولت (+10%) الطور: ثلاثي الطور | تردد طاقة الإدخال | 50 هرتز/60 هرتز ± 5% |
|---|---|---|---|
| جهد الخرج | 0 فولت ~ جهد الدخل | تردد الإخراج | 0～600 هرتز |
| نوع محرك التحكم الرئيسي | محرك غير متزامن | نطاق سرعة التحكم الرئيسية | 1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
| وضع التحكم الرئيس | V/F، OLVC ((تحكم في المتجهات المفتوحة الحلقة) ، CLVC ((تحكم في المتجهات المغلقة الحلقة) | ||
| إبراز | محول VFD ثلاثي الأطوار مع PID,محول تردد متجه مع تحكم,محول VFD من سلسلة HV350,vector frequency inverter with control,HV350 series VFD inverter |
||
منتوج وصف
محول VFD ثلاثي الأطوار مع تحكم PID وأداء عزم دوران مرتفع
المواصفات الرئيسية
| السمة | القيمة |
|---|---|
| جهد الإدخال | 380 فولت (-15%) إلى 480 فولت (+10%) الطور: ثلاثي الأطوار |
| تردد طاقة الإدخال | 50 هرتز/60 هرتز ±5% |
| جهد الخرج | 0 فولت ~ جهد الإدخال |
| تردد الخرج | 0~600 هرتز |
| نوع محرك التحكم الرئيسي | محرك غير متزامن |
| نطاق سرعة التحكم الرئيسي | 1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
| وضع التحكم الرئيسي | V/F، OLVC (التحكم المتجهي ذو الحلقة المفتوحة)، CLVC (التحكم المتجهي ذو الحلقة المغلقة) |
نظرة عامة على المنتج
محول HV350 Series هو محول متجهي عام الأغراض تم تطويره حديثًا بواسطة Hopewind Electric. يتميز بتقنية تحكم الحلقة المفتوحة المتقدمة للتحكم في محرك غير متزامن، مع تحسين القدرة على التوسيع، وتعزيز وظائف الاتصال، وتبسيط التشغيل.
خصائص الأداء
- موثوقية عالية: تصميم قناة هواء مستقل، وتكنولوجيا المحاكاة الحرارية، وإجراءات الاختبار الصارمة، وعملية الطلاء ثلاثي الإثبات
- قدرة عالية على التكيف: نطاق جهد واسع (380 فولت-480 فولت)، مرشح C3 مدمج، تصميم مضغوط على شكل كتاب (أصغر بنسبة 40% من الموديلات التقليدية)
- أداء متميز: يدعم التحكم V/F، والتحكم المتجهي ذو الحلقة المفتوحة، ووظائف الضبط التلقائي الشاملة للمحرك
- وظائف توسيع متنوعة: بطاقات توسيع طرفية I/O اختيارية ودعم اتصالات حافلات متعددة (Profibus-DP، CANopen، Modbus TCP/IP، إلخ.)
- ميزات خاصة بالصناعة: وحدة فرملة مدمجة (موديلات ≤22 كيلو واط)، تحكم PID في العملية، وظيفة التذبذب، عمق PWM عشوائي لتقليل الضوضاء
- تصحيح الأخطاء السريع المستقل: دعم برنامج الخلفية، وسجلات الأحداث، وسجلات الأخطاء
المواصفات الفنية
مدخلات/مخرجات الطاقة: ثلاثي الأطوار 380 فولت (-15%) إلى 480 فولت (+10%)
أداء التحكم: عزم دوران البدء 150% (0.25 هرتز)، دقة عزم الدوران ±5%، استقرار السرعة 0.2%
الوظائف الرئيسية: التحكم في 16 مقطع سرعة، وتنظيم الجهد التلقائي، وPID مدمج، وتبديل محركات متعددة
أطراف الإدخال/الإخراج: 5 مدخلات رقمية قابلة للبرمجة، إدخال نبضي عالي السرعة (100 كيلو هرتز)، مخرجات تناظرية
الاتصال: Modbus RTU قياسي، اختياري Profibus-DP، CANopen، EtherNet/IP
البيئة: درجة حرارة التشغيل -25 درجة مئوية إلى +55 درجة مئوية، حماية IP20، تبريد بالهواء

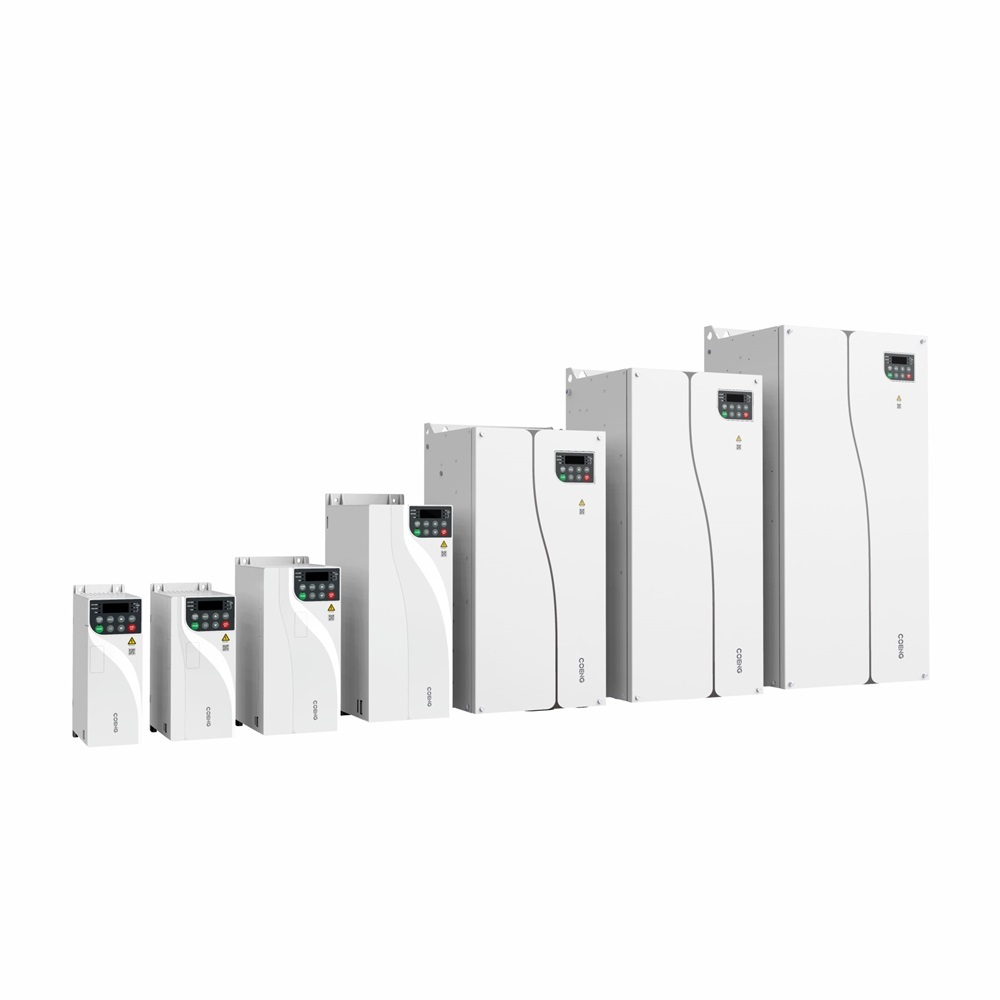

اختيار النموذج
الجهد المقنن: ثلاثي الأطوار 380 فولت تيار متردد (مناسب لنطاق جهد التشغيل من 323 فولت ~ 528 فولت)
| الموديل | الحمل الثقيل | الحمل الخفيف | نوع الإطار |
|---|---|---|---|
| HV350-4T0.75G/1.5PB | 0.75 | 2.5 | 1.5 | 4.2 | FA |
| HV350-4T1.5G/2.2PB | 1.5 | 4.2 | 2.2 | 5.8 | FA |
| HV350-4T2.2GB | 2.2 | 5.8 | - | - | FA |
| HV350-4T4G/5.5PB | 4 | 9.5 | 5.5 | 13 | FB |
| HV350-4T5.5GB | 5.5 | 13 | - | - | FB |
| HV350-4T7.5G/11PB | 7.5 | 17 | 11 | 25 | FC |
| HV350-4T11GB | 11 | 25 | - | - | FC |
| HV350-4T15G/18PB | 15 | 32 | 18.5 | 38 | FD |
| HV350-4T18G/22PB | 18.5 | 38 | 22 | 46 | FD |
| HV350-4T22GB | 22 | 46 | - | - | FD |
| HV350-4T30G/37P(B) | 30 | 60 | 37 | 75 | FE |
| HV350-4T37G/45P(B) | 37 | 75 | 45 | 91 | FE |
| HV350-4T45G/55P(B) | 45 | 91 | 55 | 125 | FE |
| HV350-4T55G/75P(B) | 55 | 125 | 75 | 150 | FF |
| HV350-4T75G/90P(B) | 75 | 150 | 90 | 180 | FF |
| HV350-4T90G/110P(B) | 90 | 180 | 110 | 210 | FG |
| HV350-4T110G/132P(B) | 110 | 210 | 132 | 250 | FG |
