HD8000 الجهد المتوسط الهندسة VFD نظام Vfds الطاقة العالية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | HD8000 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | غلاف خشبي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المقدر لجانب الشبكة | 2: 1900 فولت 3: 3300 فولت 6: 6600 فولت أ: 10 كيلو فولت | الجهد المقدر لجانب المحرك | 3: 3300 فولت 6: 6600 فولت أ: 10 كيلو فولت |
|---|---|---|---|
| القوة | 10: 10 ميجا فولت أمبير | طريقة التصحيح | P: PWM D: تصحيح أساسي للثنائي |
| طريقة تصحيح الحافلة المشتركة | فراغ: تصحيح واحد 2: تصحيح مزدوج | الطريقة الشائعة لمحولات الحافلات | الفراغ: واحد D: عاكس مزدوج T: عاكس ثلاثي |
| إبراز | نظام HD8000 VFD,vfds,نظام VFD للجهد المتوسط,vfds,Medium Voltage VFD System |
||
منتوج وصف

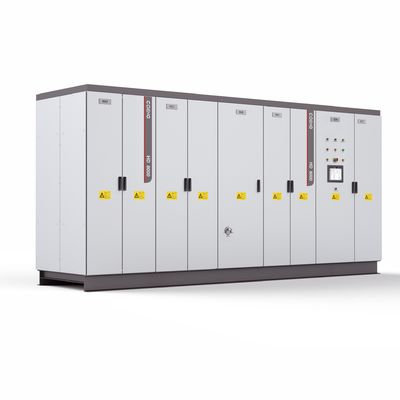

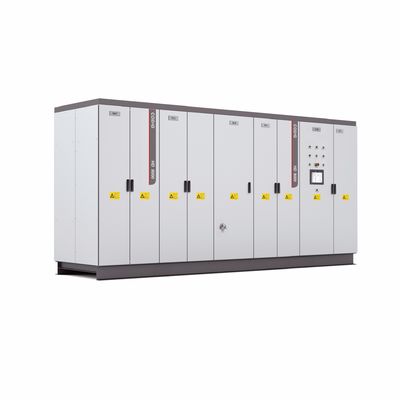

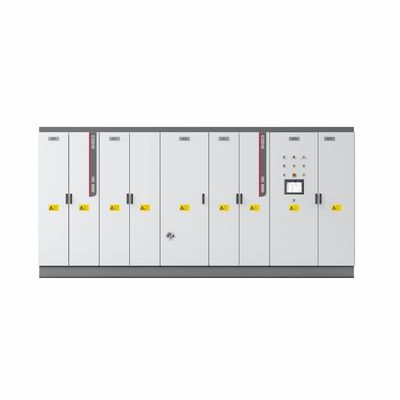

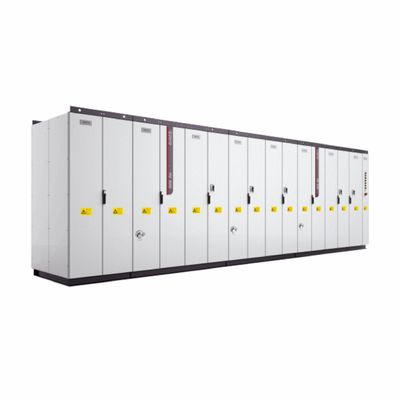

HD8000 نظام VFD الهندسي للجهد المتوسط نظام VFD عالي الطاقة محول محرك التردد المتغير
HD8000 نظام VFD الهندسي للجهد المتوسط نظام VFD عالي الطاقة محول محرك التردد المتغير
مقدمة المنتج
سلسلة HD8000 VFD هي نظام محرك عالي الطاقة يتضمن محول AC-DC-AC ووحدة محرك محرك DC DC عدة محاور.الطاقة القصوى يمكن أن تصل إلى 30MVA للجهاز الواحد و 60MVA للعمل بالتوازيصناعة الأجهزة والبرمجيات الهندسية
يسمح له هذا المفهوم بالعمل في ظروف معقدة مختلفة.
تتبنى سلسلة HD8000 VFD presspack IGCTand Diode بالإضافة إلى طريقة تبريد السائل ، تلبي الآلة بأكملها مستوى الحماية IP54 ولديها قابلية تكييف فائقة للبيئة ، وموثوقية عالية ،أداء ممتاز لتبديد الحرارة وحجم صغير، هناك حلول تصحيح ثنائية رباعية وأربعة رباعية.
- الخصائص:محرك محور واحد / متعدد المحاور ، حماية IP54 ، رباعي رباعي / رباعي رباعي
- التصميم:تصميم وحدات
- التصحيح:التصحيح الأساسي متعدد النبضات والتصحيح الذكي وتصحيح PWM
- مستوى الجهد:1900V3000V (3300V) ، 6000V، (6600V) ، 10000V
- القوة القصوى:30MVA (فردية) 60MVA (موازية)
- محرك متوافق:محرك الحث غير متزامن، محرك متزامن بمغناطيس دائم، محرك متزامن متحمس كهربائياً
- طريقة التحكم:V/F، التحكم في متجه الحلقة المغلقة مع جهاز استشعار، التحكم في متجه الحلقة المفتوحة بدون جهاز استشعار
- التبريد:تبريد المياه
تطبيق المنتج
- الهندسة المعدنية
- النفط والغاز
- منصة الاختبار
- الطاقة المتجددة
- النقل بالسكك الحديدية
- التعدين والرفع
- معدات بحرية
- الغاز المسال
- مصدر الطاقة
- تخزين الطاقة
المواصفات التقنية
| HD8000 المواصفات التقنية | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R التطبيق الأساسي | الجهد المدخل | 3300 فولت | 1900 فولت | 10كيلو فولت | 6600 فولت | 10كيلو فولت | ||||||||
| تردد الدخول | 45 هرتز إلى 66 هرتز | |||||||||||||
| الحمل الزائد | 110% @ التيار الاسمي، 120% @ التيار الاسمي 60s | |||||||||||||
| Eإف آيالعلم | ≥99% | |||||||||||||
| عامل القوة | ≥ 0.95 (التيار الاسمي، مجهز بمفاعل دخول 2٪ AC) | |||||||||||||
| الحماية | حماية من الإفراط في الحمل، حماية من الإفراط في الحرارة، حماية من الدائرة القصيرة، الحكم المسبق على الخطأ، إلخ. | |||||||||||||
| RecPWM التسويق |
تردد الدخول | 45 هرتز إلى 66 هرتز | ||||||||||||
| الحمل الزائد | 110% @ التيار الاسمي، 120% @ التيار الاسمي 60s | |||||||||||||
| Eإف آيالعلم | ≥98.5% | |||||||||||||
| عامل القوة | قابلة للتعديل (المعيار الافتراضي 1) | |||||||||||||
| الحماية | حماية من الإفراط في الحمل، حماية من الإفراط في الحرارة، حماية من الدائرة القصيرة، الحكم المسبق على الخطأ، إلخ. | |||||||||||||
| عاكس | الجهد الخارجي | 3300 فولت | 6600 فولت | 10كيلو فولت | 6600 فولت | 10كيلو فولت | ||||||||
| الحد الأقصى لتردد الخروج |
110 هرتز |
|||||||||||||
| دقة ثابتة في السرعة | أولفيكس: 0.01٪، كلفيكس: 0.01٪ | أولفيكس: 0.01٪، كلفيكس: 0.01٪ | ||||||||||||
| نبض السرعة | أولفيكس: 0.2٪، كلفيكس: 0.1٪ | أولفيكس: 0.4٪، كلفيكس: 0.2٪ | ||||||||||||
| عزم تشغيل | أولفيك: 150٪، كلفيك: 200٪ | أولفيكس: 130٪، كلفيكس: 150٪ | ||||||||||||
| تحكم عزم الدوران | V/F: نعم، OLVC: نعم، CLVC: نعم | V/F: نعم، OLVC: نعم، CLVC: نعم | ||||||||||||
| دقة عزم الدوران | 5٪ لـ OLVC و 2٪ لـ CLVC | 5٪ لـ OLVC و 2٪ لـ CLVC | ||||||||||||
| وقت استجابة عزم الدوران | OLVC: 5ms، CLVC: 5ms | OLVC: 5ms، CLVC: 5ms | ||||||||||||
| وقت الاستجابة المتناوب | OLVC: 100ms، CLVC: 100ms | OLVC: 150ms، CLVC: 150ms | ||||||||||||
| معادلة الانخفاض الديناميكي | OLVC: 0.5%*s، CLVC: 0.25%*s | OLVC: 1%*s، CLVC: 0.5%*s | ||||||||||||
| الحمل الزائد | 110%@التيار المسموح به، 120%@التيار المسموح به 60s | |||||||||||||
| البيئة | الحرارة | درجة حرارة المدخل ≤40 | ||||||||||||
| الارتفاع | ≤ 4000m (2000m~4000m مع إزالة التصنيف) | |||||||||||||
| البيانات الميكانيكية | حماية الملكية الفنية | IP54 | ||||||||||||
| التبريد | تبريد المياه | |||||||||||||
| مضاد للتآكل | C4-M | |||||||||||||
| جدول اختيار سلسلة HD8000 | ||||||||||||||
| الوحدة | تشغيل الشبكة | فولتاج المحرك | القوة | تصنيف | أقصى | الحجم (W*D*H) (ملم) | ملاحظة | |||||||
| HD8000-3306 | 3300 فولت | 3300 فولت | 6MVA | 1050A | 110 هرتز | 4600*1300*2200 | تحتوي على خزانة تبريد المياه | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900 فولت | 6600 فولت | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10كيلو فولت | 10كيلو فولت | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600 فولت | 6600 فولت | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10كيلو فولت | 10كيلو فولت | 60MVA | 3500A | 21200*1600*2200 | |||||||||
خصائص المنتج
مفهوم التصميم الهندسي
السمات
· حماية IP54 بحيث يكون للنظام قدرة عالية على التكيف مع البيئة
· تصميم متكرر للمكونات الرئيسية للحد من احتمال توقف النظام
· IGCT المتقدمة و thyristor التي تجعل نظام الطاقة عالية جداً
· اعتماداً على حزمة ضغط مزدوجة ، أداء ممتاز لتبديد الحرارة مما يجعل النظام ذو كثافة طاقة عالية للغاية
· نظام خطأ حماية من الدرجة الأولى
· نظام مراقبة قوي لتوفير بيانات كاملة للعملاء
· الكثير من الملحقات الاختيارية
الحماية
· الحكم المسبق لـ IGCT + ذراع دائرة الجسر من خلال تكنولوجيا الحماية
· الكشف في الوقت الفعلي عن القيمة الفورية لتيار محطة التيار المتردد الذي يحظر إجراء إيقاف التيار العالي
تحكم ممتاز
· تشغيل مزدوج من أربعة أجزاء لتلبية ردود الفعل الكهربائية والطاقة الفرامل
· استجابة الدوران الديناميكية السريعة لتلبية متطلبات النظام لقمع الرنين الميكانيكي
· يتم تعديل المحرك بشكل متزامن في الأقسام لتلبية متطلبات الأداء العالي من تساقط الفولاذ ، والرفعات ، الخ.
· تكييفها مع مختلف المحركات (محركات الحث، المحركات المزامنة المغناطيس الدائم، المحركات المزامنة المثيرة كهربائيا، الخ)
منحنى الحمل الزائد
· 110%@التيار المسموح به، 120%@التيار المسموح به 60s
التصميم الهندسي
تصميم وحدات
· نظام تشخيص خطأ ذكي، تحديد المواقع بسرعة
· تصميم وحدات من المكونات الرئيسية، والاتساق العالي والموثوقية العالية
· صيانة مريحة
التصميم الزلزالي المكثف
· IEC60721 3M5 الظروف الميكانيكية - التشغيل المستقر
· التصميم الميكانيكي الدقيق يضمن مقاومة زلزال مكثفة
بروتوكول الاتصال القابل للتخصيص
· يدعم بروتوكول الاتصال القائم، والذي يمكن أن يدرك الاتصال السلس مع PLC المتأصلة وهو أكثر ملاءمة لاستبدال وصيانة
· يدعم الحافلة الميدانية: Profibus، Profinet، CANopen، DeviceNet، ControlNet، Modbus RTU، Industry Ethercat، Profinet IO، EtherNet/IP، Modbus TCP
ضمان موثوقية HD8000
إنتاج موحد واختبار المصنع
· يتم التحكم في عملية الاختبار تلقائيًا ويمكن تتبع العملية بأكملها
· جميع المنتجات تخضع لاختبار الشيخوخة بنسبة 100٪ V و 100٪ Pn قبل الشحن
· نظام إدارة MES مثالي لضمان كفاءة الإنتاج
· منصة الاختبار الرائدة في هذه الصناعة ويمكن أن تضمن جودة المنتج لأنه يمكن أن تلبي مستويات الجهد المختلفة
برنامج التحليل السريع لـ HD8000
· يتم توصيل برنامج التحكم السريع بالحاسوب الشخصي عبر الألياف الضوئية. يحتوي البرنامج على عدد كبير من وظائف التحكم في الأخطاء المهنية ، مثل ضبط معايير التفريغ ،تحميل بيانات الخطأ وتحليل شكل الموجةالبرنامج يدعم الاتصالات المتسلسلة أو Ethernet ، لذلك يمكن للبرنامج الحفاظ على VFD من خلال الاتصالات المتسلسلة ،أو الحفاظ على VFD في غرفة التحكم المركزية عن طريق Ethernet.
