محرك التردد المتغير 3300 فولت 1900 فولت 10 كيلو فولت 6600 فولت 10 كيلو فولت
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | HD8000-3306 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | غلاف خشبي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| خاصية ميكانيكية | محرك أحادي/متعدد المحاور، رباعي/أربعة أرباع | الجهد المقدر لجانب المحرك | 3: 3300 فولت 6: 6600 فولت أ: 10 كيلو فولت |
|---|---|---|---|
| القوة | 10: 10 ميجا فولت أمبير | طريقة التصحيح | P: PWM D: تصحيح أساسي للثنائي |
| طريقة تصحيح الحافلة المشتركة | فراغ: تصحيح واحد 2: تصحيح مزدوج | الطريقة الشائعة لمحولات الحافلات | الفراغ: واحد D: عاكس مزدوج T: عاكس ثلاثي |
| إبراز | محرك التردد المتغير 1900 فولت,محول 10kV vfd,محرك التردد المتغير 3300 فولت,10kV vfd inverter,3300V Variable Frequency Drive |
||
منتوج وصف

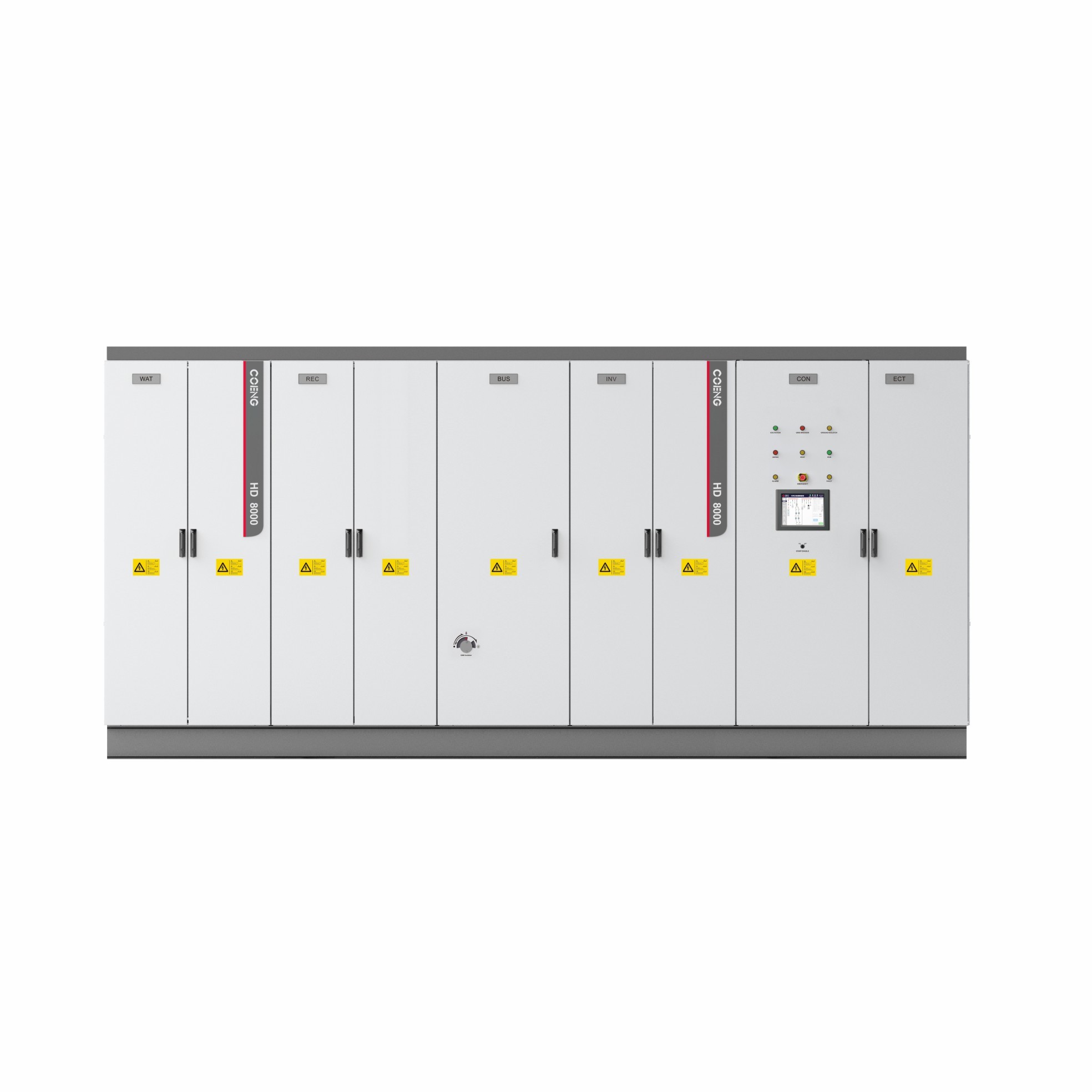

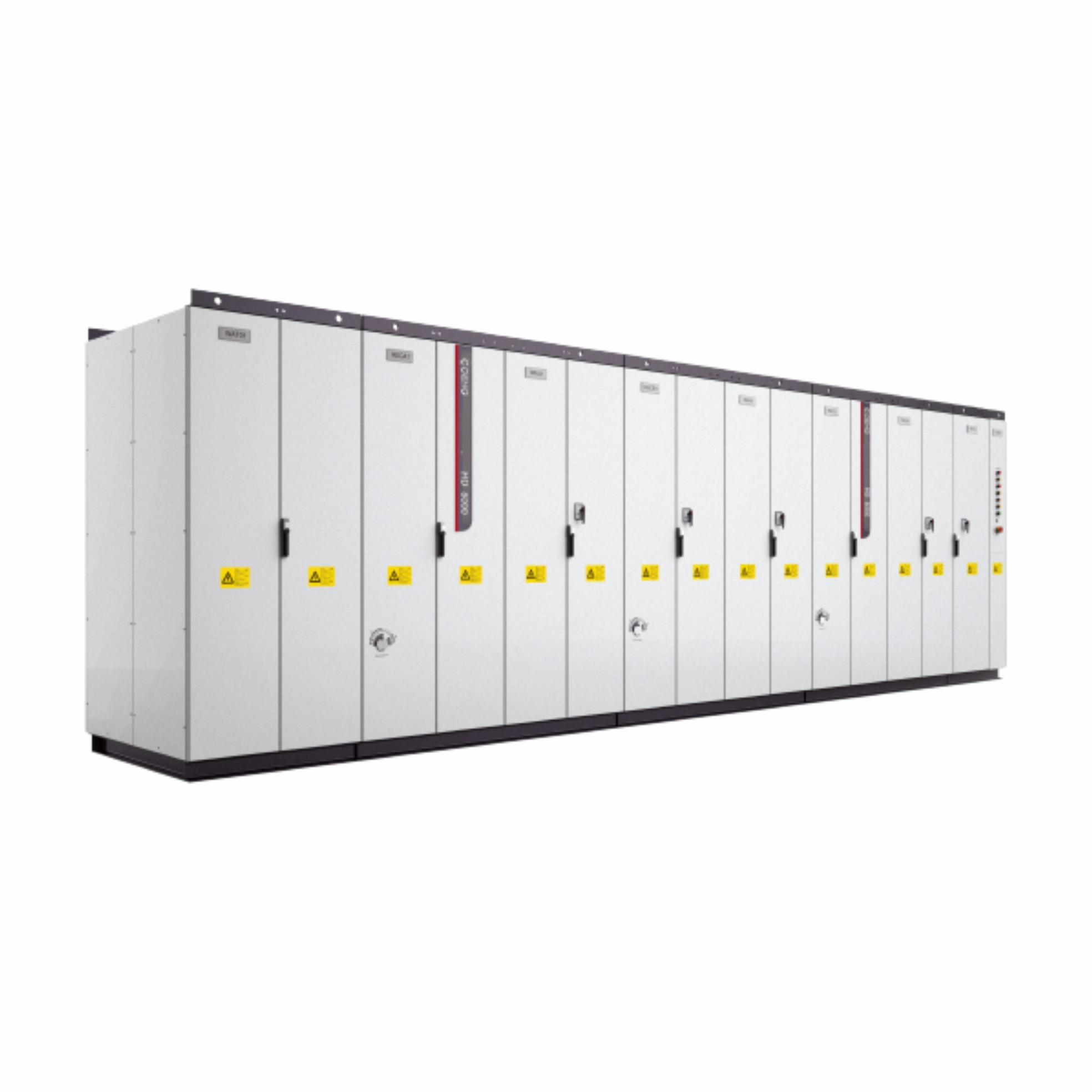

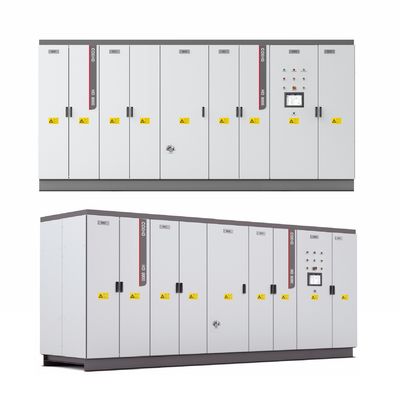

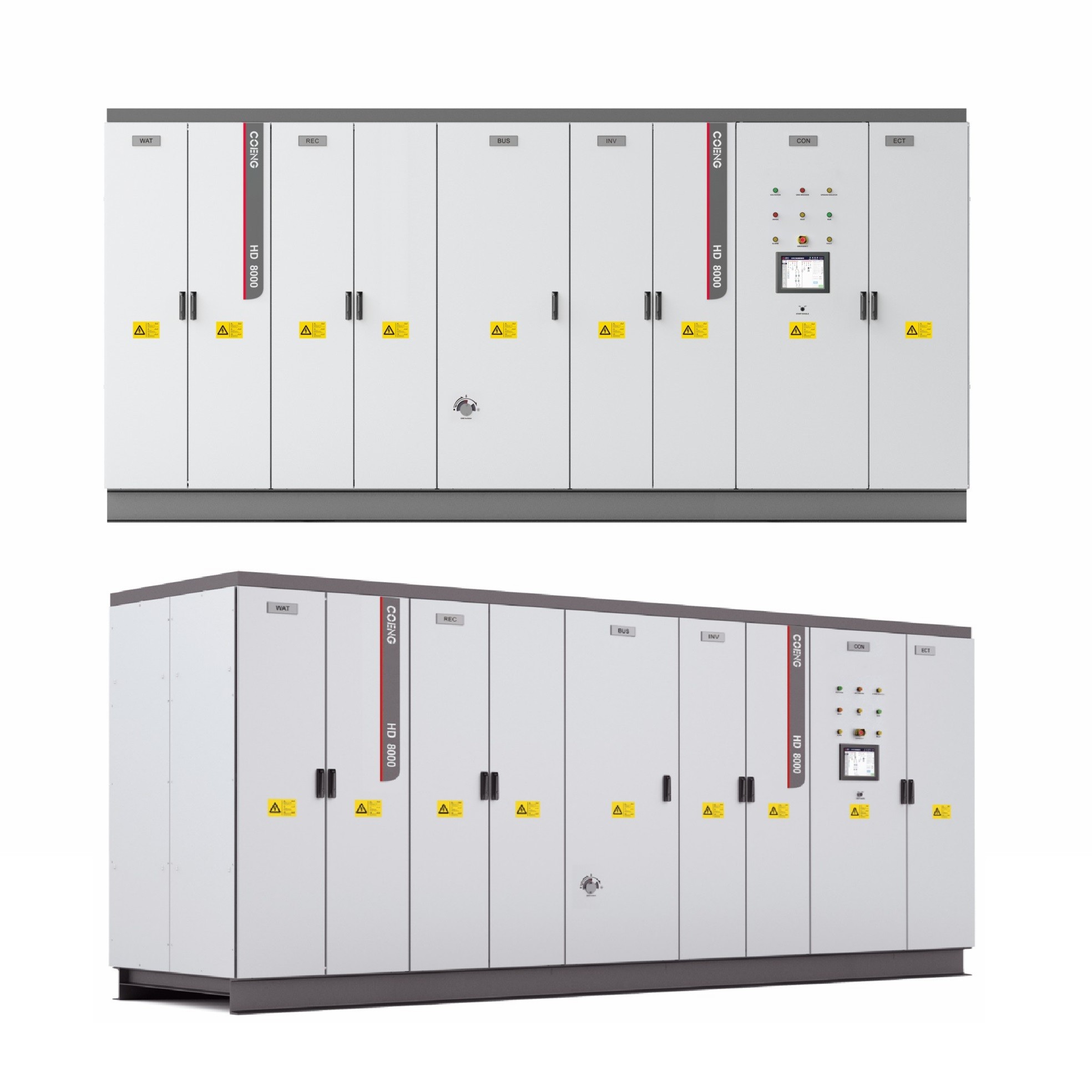

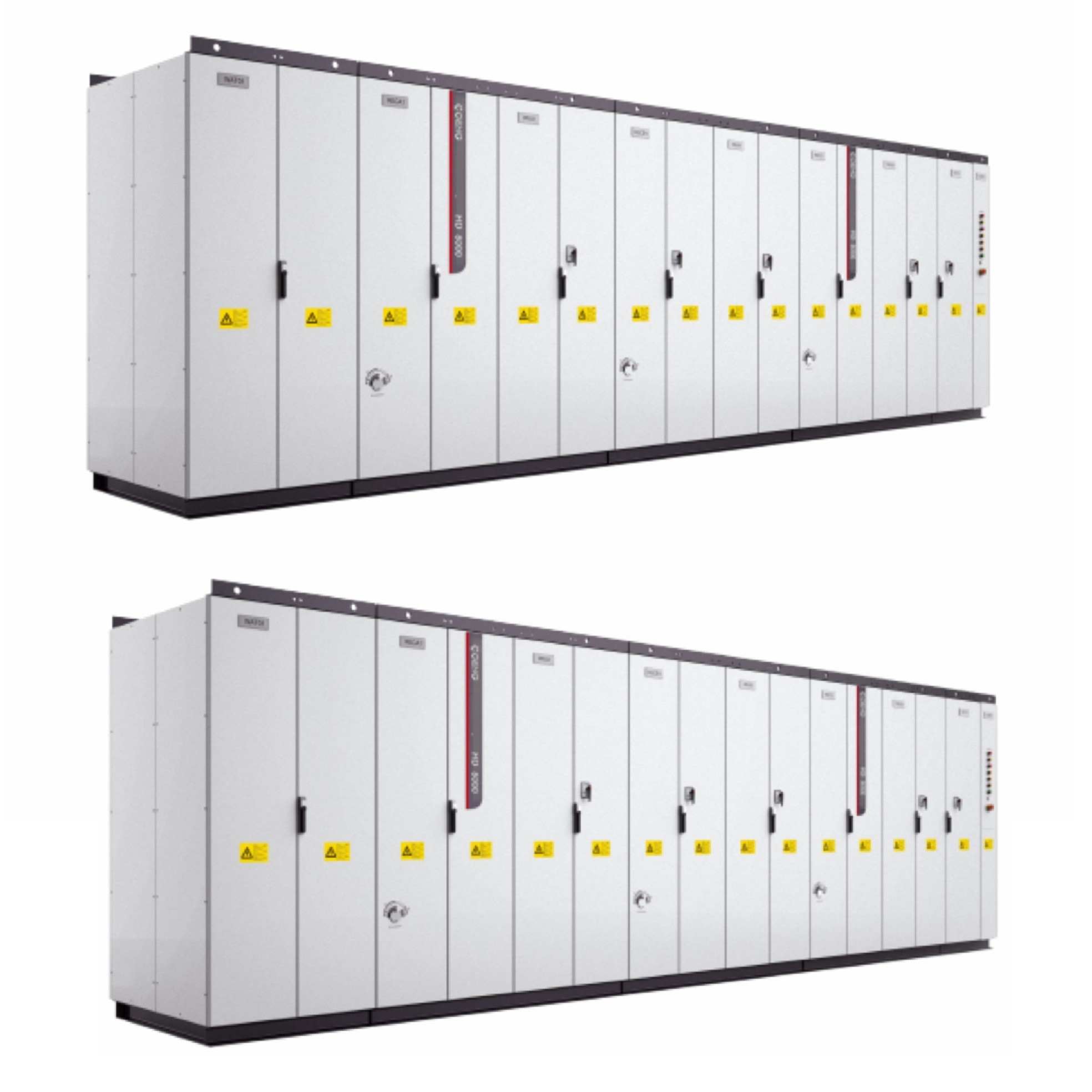

HD8000 نظام VFD عالي الطاقة محول محرك التردد المتغير
تطبيق المنتج
- الخصائص:محرك محور واحد / متعدد المحاور ، حماية IP54 ، رباعي رباعي / رباعي رباعي
- التصميم:تصميم وحدات
- التصحيح:التصحيح الأساسي متعدد النبضات والتصحيح الذكي وتصحيح PWM
- مستوى الجهد:1900V3000V (3300V) ، 6000V، (6600V) ، 10000V
- القوة القصوى:30MVA (فردية) 60MVA (موازية)
- محرك متوافق:محرك الحث غير متزامن، محرك متزامن بمغناطيس دائم، محرك متزامن متحمس كهربائياً
- طريقة التحكم:V/F، التحكم في متجه الحلقة المغلقة مع جهاز استشعار، التحكم في متجه الحلقة المفتوحة بدون جهاز استشعار
- التبريد:تبريد المياه
المواصفات التقنية
| HD8000 المواصفات التقنية | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R التطبيق الأساسي | الجهد المدخل | 3300 فولت | 1900 فولت | 10كيلو فولت | 6600 فولت | 10كيلو فولت | ||||||||
| تردد المدخلات | 45 هرتز إلى 66 هرتز | |||||||||||||
| الحمل الزائد | 110% @ التيار الاسمي، 120% @ التيار الاسمي 60s | |||||||||||||
| Eإف آيالعلم | ≥99% | |||||||||||||
| عامل القوة | ≥ 0.95 (التيار الاسمي، مجهز بمفاعل دخول 2٪ AC) | |||||||||||||
| الحماية | حماية من الإفراط في الحمل، حماية من الإفراط في الحرارة، حماية من الدائرة القصيرة، الحكم المسبق على الخطأ، إلخ. | |||||||||||||
| RecPWM التسويق |
تردد المدخلات | 45 هرتز إلى 66 هرتز | ||||||||||||
| الحمل الزائد | 110% @ التيار الاسمي، 120% @ التيار الاسمي 60s | |||||||||||||
| Eإف آيالعلم | ≥98.5% | |||||||||||||
| عامل القوة | قابلة للتعديل (المعيار الافتراضي 1) | |||||||||||||
| الحماية | حماية من الإفراط في الحمل، حماية من الإفراط في الحرارة، حماية من الدائرة القصيرة، الحكم المسبق على الخطأ، إلخ. | |||||||||||||
| عاكس | الجهد الخارجي | 3300 فولت | 6600 فولت | 10كيلو فولت | 6600 فولت | 10كيلو فولت | ||||||||
| الحد الأقصى لتردد الخروج |
110 هرتز |
|||||||||||||
| دقة ثابتة في السرعة | أولفيكس: 0.01٪، كلفيكس: 0.01٪ | أولفيكس: 0.01٪، كلفيكس: 0.01٪ | ||||||||||||
| نبض السرعة | أولفيكس: 0.2٪، كلفيكس: 0.1٪ | أولفيكس: 0.4٪، كلفيكس: 0.2٪ | ||||||||||||
| عزم تشغيل | أولفيك: 150٪، كلفيك: 200٪ | أولفيكس: 130٪، كلفيكس: 150٪ | ||||||||||||
| تحكم عزم الدوران | V/F: نعم، OLVC: نعم، CLVC: نعم | V/F: نعم، OLVC: نعم، CLVC: نعم | ||||||||||||
| دقة عزم الدوران | 5٪ لـ OLVC و 2٪ لـ CLVC | 5٪ لـ OLVC و 2٪ لـ CLVC | ||||||||||||
| وقت استجابة عزم الدوران | OLVC: 5ms، CLVC: 5ms | OLVC: 5ms، CLVC: 5ms | ||||||||||||
| وقت الاستجابة المتناوب | OLVC: 100ms، CLVC: 100ms | OLVC: 150ms، CLVC: 150ms | ||||||||||||
| معادلة الانخفاض الديناميكي | OLVC: 0.5%*s، CLVC: 0.25%*s | OLVC: 1%*s، CLVC: 0.5%*s | ||||||||||||
| الحمل الزائد | 110%@التيار المسموح به، 120%@التيار المسموح به 60s | |||||||||||||
| البيئة | الحرارة | درجة حرارة المدخل ≤40 | ||||||||||||
| الارتفاع | ≤ 4000m (2000m~4000m مع إزالة التصنيف) | |||||||||||||
| البيانات الميكانيكية | حماية الملكية الفنية | IP54 | ||||||||||||
| التبريد | تبريد المياه | |||||||||||||
| مضاد للتآكل | C4-M | |||||||||||||
| جدول اختيار سلسلة HD8000 | ||||||||||||||
| الوحدة | التوتر الشبكي | فولتاج المحرك | القوة | تصنيف | أقصى | الحجم (W*D*H) (ملم) | ملاحظة | |||||||
| HD8000-3306 | 3300 فولت | 3300 فولت | 6MVA | 1050A | 110 هرتز | 4600*1300*2200 | تحتوي على خزانة تبريد المياه | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900 فولت | 6600 فولت | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10كيلو فولت | 10كيلو فولت | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600 فولت | 6600 فولت | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10كيلو فولت | 10كيلو فولت | 60MVA | 3500A | 21200*1600*2200 | |||||||||
وظائف محركات الترددات المتغيرة (VFD)
محركات التردد المتغيرة (VFDs) هي أجهزة إلكترونية تستخدم لتحكم سرعة وعزم دوران المحركات الكهربائية. يتم استخدامها على نطاق واسع في التطبيقات الصناعية والتجارية.هنا هي الوظائف الرئيسية من VFDs:
1. تحكم السرعة
- سرعة المحرك القابلة للتعديل: تسمح أجهزة VFD بتحكم دقيق في سرعة المحرك وفقًا لمتطلبات التشغيل ، وهو أمر حاسم للتطبيقات مثل المروحة والمضخات والناقلات التي تحتاج إلى سرعات متغيرة.
2توفير الطاقة
- انخفاض استهلاك الطاقة: من خلال ضبط سرعة المحرك ، يمكن أن تقلل VFDs بشكل كبير من استهلاك الطاقة. في العديد من التطبيقات ، تعمل المحركات عادة عند أحمال أقل ، ويمكن استخدام VFD توفير طاقة كبيرة.
- تحسين كفاءة التشغيل: تساعد VFDs المعدات على تشغيل في نقطة كفاءتها المثلى، والحد من نفايات الطاقة غير الضرورية.
3بداية و توقف ناعمين
- بداية سليمة: تتيح أجهزة VFD بدء تشغيل المحركات بسهولة ، مما يقلل من الضغط الكهربائي والإجهاد الميكانيكي ، وبالتالي يزيد من عمر المحرك والمعدات المرتبطة به.
- التوقف المسيطر عليه: يضمنون تباطؤًا خاضعًا للسيطرة ، وتجنب التوقف المفاجئ الذي يمكن أن يسبب صدمة ميكانيكية.
4تحكم العزم
- إدارة الدوران الدقيقة: تسمح أجهزة VFD بالحفاظ على عزم دوران ثابت عند سرعات مختلفة ، وهو أمر ضروري للتطبيقات التي تتطلب تحكم دقيق في عزم دوران ، مثل الرافعات وأنظمة معالجة المواد.
5تحسين التحكم في العمليات
- تنظيم التدفق والضغط: في تطبيقات المضخات والمروحة ، يمكن أن تقوم أجهزة VFD بتعديل التدفق والضغط بناءً على الطلب في الوقت الحقيقي ، مما يعزز استقرار مرونة عمليات الإنتاج.
- دعم الأتمتة: يمكن دمج أجهزة VFD مع أجهزة الاستشعار وأنظمة التحكم لدعم أتمتة أكثر تعقيدًا ، مما يحسن من كفاءة الإنتاج بشكل عام.
6الحد من الضوضاء والاهتزاز
- ضوضاء تشغيل أقل: من خلال تمكين تعديلات السرعة السلسة ، يمكن أن تقلل VFDs من مستويات الضوضاء التشغيلية ، مما يخلق بيئة عمل أفضل.
- تقليل الاهتزاز: العمل بسرعة ثابتة يساعد على تقليل الاهتزازات الميكانيكية، مما يطيل عمر المعدات.
7خصائص الحماية
- الحماية من الحمل الزائد والدائرة القصيرة: تأتي أجهزة VFD الحديثة مزودة بميزات حماية مختلفة ، بما في ذلك الحماية من الإفراط في الحمل والدائرة القصيرة والحماية من الإفراط في الحرارة ، مما يضمن التشغيل الآمن للمحركات وأنظمة المحرك.
- مراقبة الأخطاء: يمكن أن تراقب أجهزة VFD ظروف النظام في الوقت الحقيقي ، وتكتشف بسرعة وتنبيه المستخدمين إلى الأخطاء ، مما يقلل من وقت التوقف.
الاستنتاج
تعمل محركات الترددات المتغيرة بدور حاسم في التطبيقات الصناعية والتجارية الحديثة. من خلال توفير التحكم الدقيق في السرعة والدوران، جنبا إلى جنب مع توفير الطاقة وميزات الحماية،تساعد أجهزة VFD على تحسين الكفاءةمع تقدم التكنولوجيا ، تستمر مجموعة تطبيقات ووظائف VFDs في التوسع.
خصائص المنتج
مفهوم التصميم الهندسي
السمات
· حماية IP54 بحيث يكون للنظام قدرة عالية على التكيف مع البيئة
· تصميم متكرر للمكونات الرئيسية للحد من احتمال توقف النظام
· IGCT المتقدمة و thyristor التي تجعل نظام الطاقة عالية جداً
· اعتماداً على حزمة ضغط مزدوجة ، أداء ممتاز لتبديد الحرارة مما يجعل النظام ذو كثافة طاقة عالية للغاية
· نظام خطأ حماية من الدرجة الأولى
· نظام مراقبة قوي لتوفير بيانات كاملة للعملاء
· الكثير من الملحقات الاختيارية
الحماية
· الحكم المسبق لـ IGCT + ذراع دائرة الجسر من خلال تكنولوجيا الحماية
· الكشف في الوقت الفعلي عن القيمة الفورية لتيار محطة التيار المتردد الذي يحظر إجراء إيقاف التيار العالي
تحكم ممتاز
· تشغيل مزدوج من أربعة أجزاء لتلبية ردود الفعل الكهربائية والطاقة الفرامل
· استجابة الدوران الديناميكية السريعة لتلبية متطلبات النظام لقمع الرنين الميكانيكي
· يتم تعديل المحرك بشكل متزامن في الأقسام لتلبية متطلبات الأداء العالي من تساقط الفولاذ ، والرفعات ، الخ.
· تكييفها مع مختلف المحركات (محركات الحث، المحركات المزامنة المغناطيس الدائم، المحركات المزامنة المثيرة كهربائيا، الخ)
منحنى الحمل الزائد
· 110%@التيار المسموح به، 120%@التيار المسموح به 60s
التصميم الهندسي
تصميم وحدات
· نظام تشخيص خطأ ذكي، تحديد المواقع بسرعة
· تصميم وحدات من المكونات الرئيسية، والاتساق العالي والموثوقية العالية
· صيانة مريحة
التصميم الزلزالي المكثف
· IEC60721 3M5 الظروف الميكانيكية - التشغيل المستقر
· التصميم الميكانيكي الدقيق يضمن مقاومة زلزال مكثفة
بروتوكول الاتصال القابل للتخصيص
· يدعم بروتوكول الاتصال القائم، والذي يمكن أن يدرك الاتصال السلس مع PLC المتأصلة وهو أكثر ملاءمة لاستبدال وصيانة
· يدعم الحافلة الميدانية: Profibus، Profinet، CANopen، DeviceNet، ControlNet، Modbus RTU، Industry Ethercat، Profinet IO، EtherNet/IP، Modbus TCP
ضمان موثوقية HD8000
إنتاج موحد واختبار المصنع
· يتم التحكم في عملية الاختبار تلقائيًا ويمكن تتبع العملية بأكملها
· جميع المنتجات تخضع لاختبار الشيخوخة بنسبة 100٪ V و 100٪ Pn قبل الشحن
· نظام إدارة MES مثالي لضمان كفاءة الإنتاج
· منصة الاختبار الرائدة في الصناعة ويمكن أن تضمن جودة المنتج لأنه يمكن أن تلبي مستويات الجهد المختلفة
برنامج التحليل السريع لـ HD8000
· يتم توصيل برنامج التحكم السريع بالحاسوب الشخصي عن طريق الألياف الضوئية. يحتوي البرنامج على عدد كبير من وظائف التحكم في الأخطاء المهنية ، مثل ضبط معايير الشرائح ،تحميل بيانات الخطأ وتحليل شكل الموجةالبرنامج يدعم الاتصالات المتسلسلة أو Ethernet ، لذلك يمكن للبرنامج الحفاظ على VFD من خلال الاتصالات المتسلسلة ،أو الحفاظ على VFD في غرفة التحكم المركزية عن طريق Ethernet.
