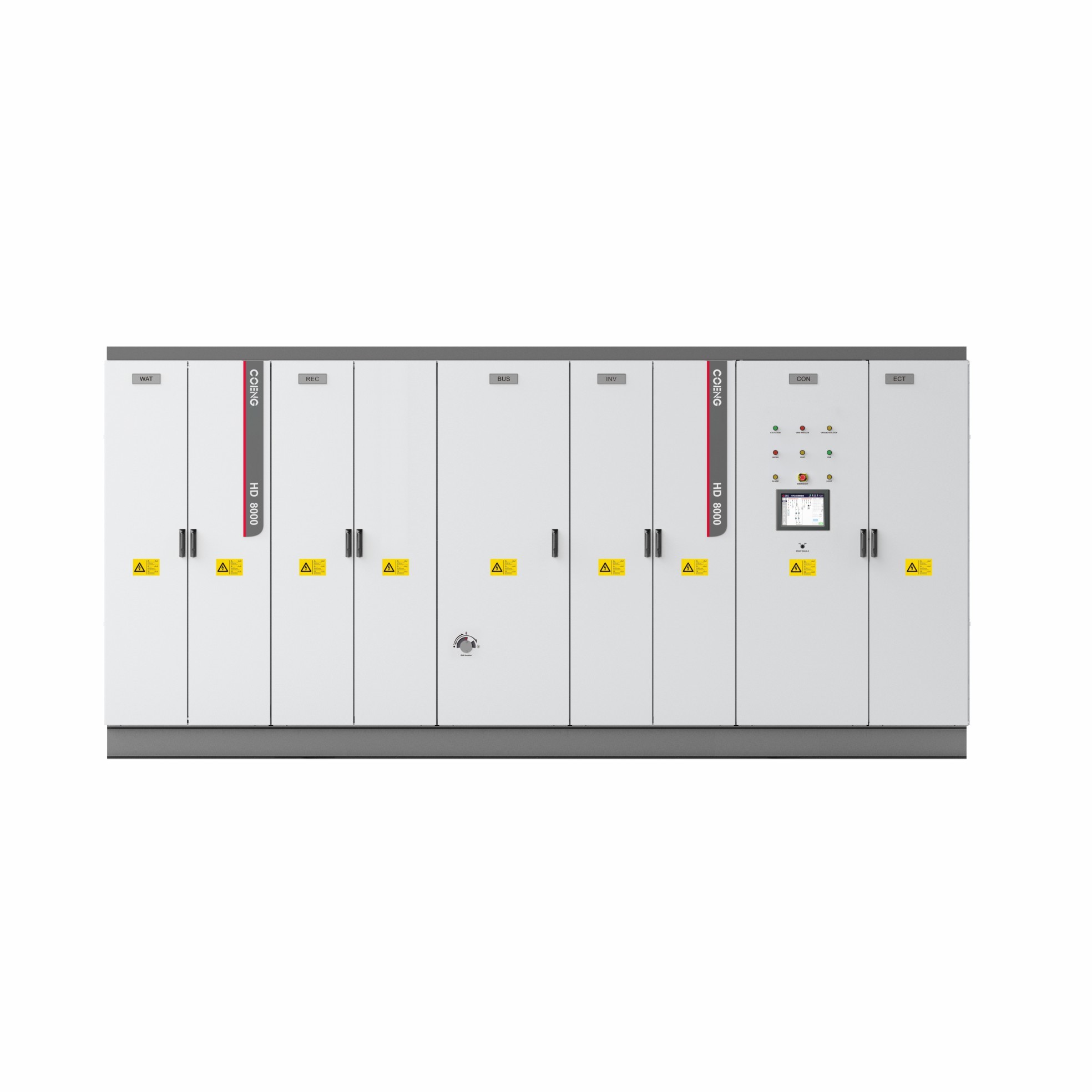

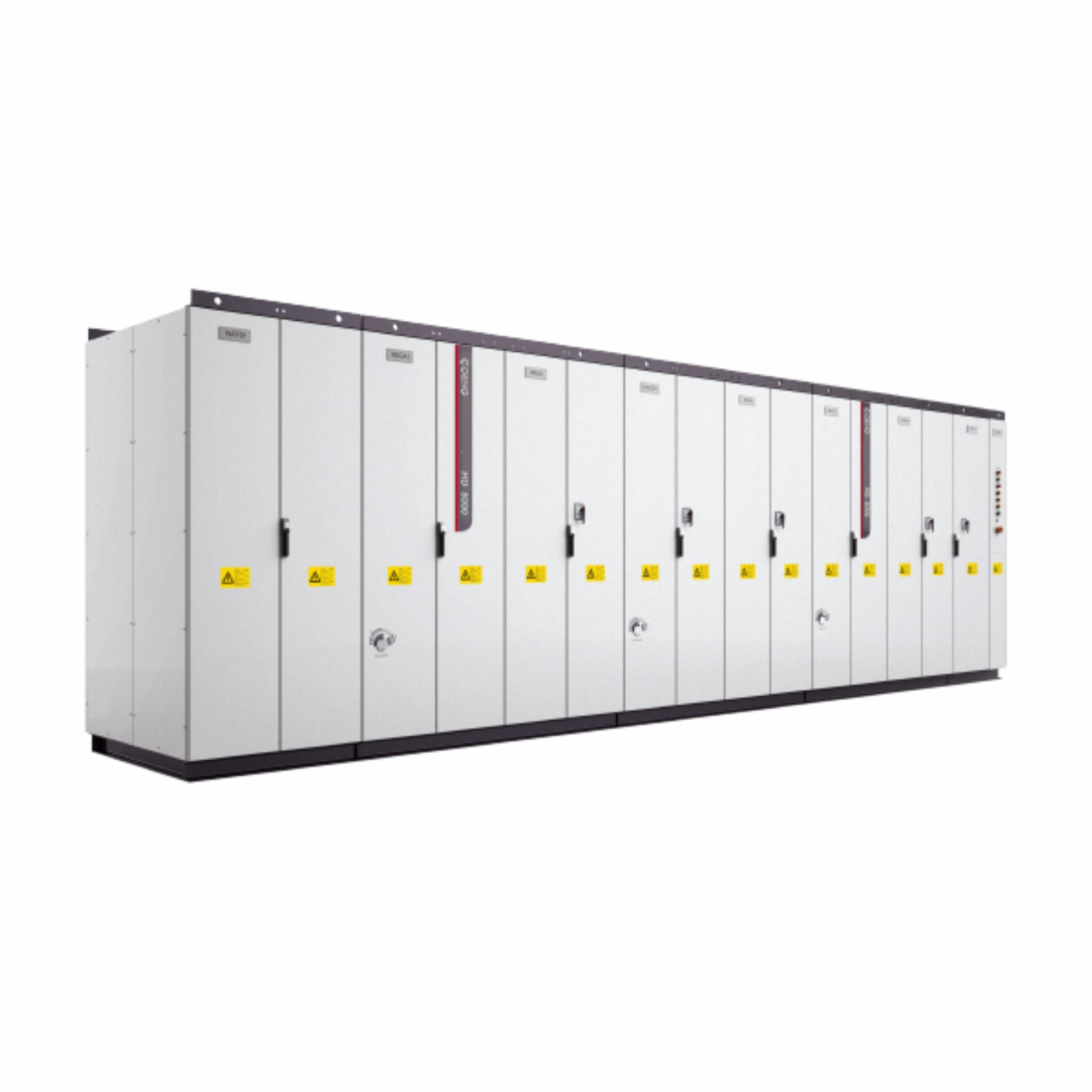

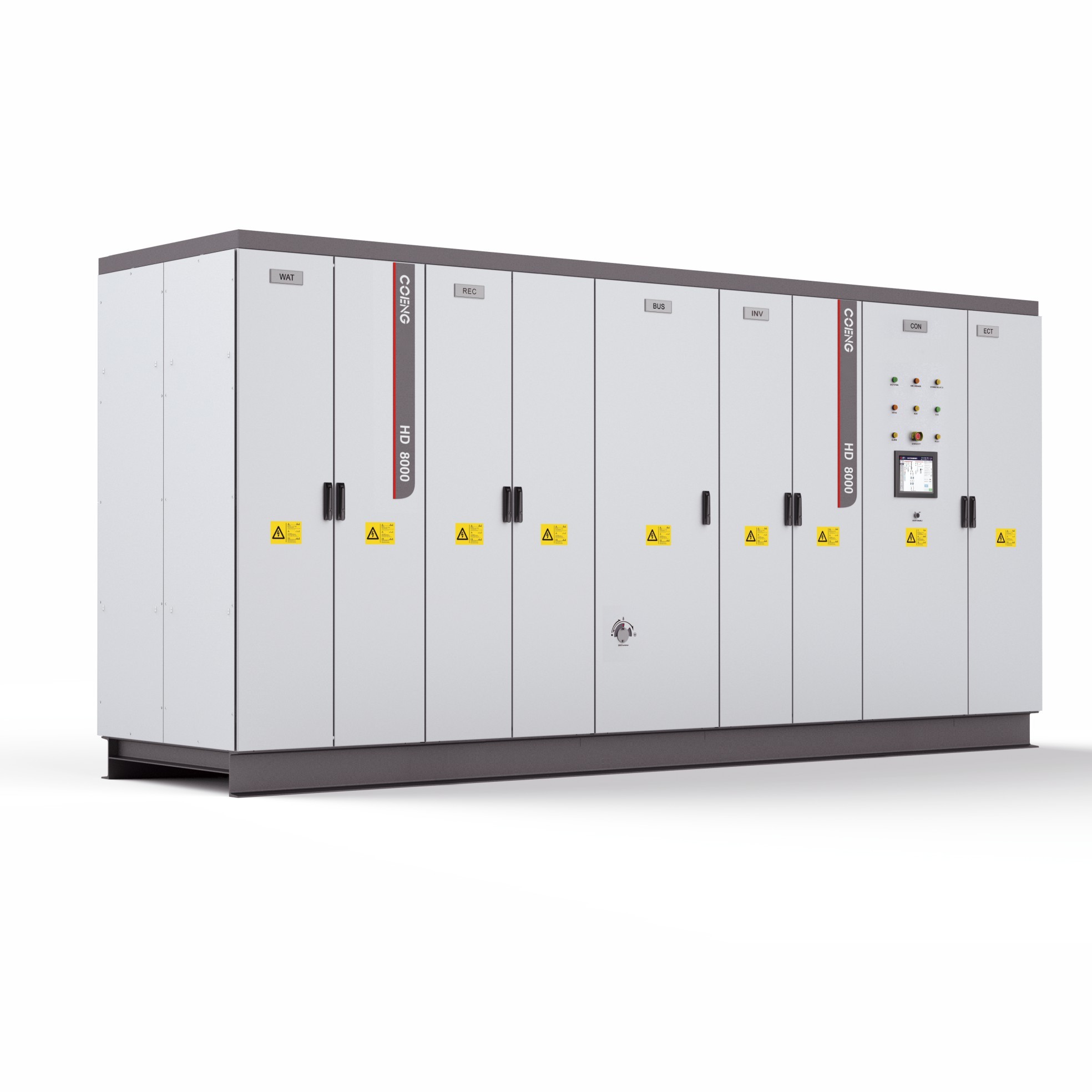

6600 فولت تصميم وحدات محرك التردد المتغير محول 1900 فولت محول الهندسة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE, IEC |
| رقم الموديل | HD8000-2624 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | غلاف خشبي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| صفات | 1. محرك أحادي/متعدد المحاور، حماية IP54، رباعي/أربعة أرباع | التصميم | تصميم وحدات |
|---|---|---|---|
| تصحيح | تصحيح أساسي متعدد النبضات، تصحيح ذكي وتصحيح PWM | معدل الجهد | 1900 فولت 3000 فولت (3300 فولت)، 6000 فولت، (6600 فولت)، 10000 فولت |
| الطاقة القصوى | 30 ميجا فولت أمبير (فردي) 60 ميجا فولت أمبير (موازي) | محرك متوافق | 6. المحرك التعريفي غير المتزامن، محرك متزامن المغناطيس الدائم، محرك متزامن متحمس كهربائيا |
| تبريد | تبريد المياه | ||
| إبراز | محول محرك التردد المتغير,1900 فولت Vfd محول الهندسة,تحويل التردد المتغير من تصميم وحدات,1900V Vfd Engineering Converter,Modular Design Variable Frequency Converter |
||
منتوج وصف
نظام القيادة عالية الطاقة محرك التردد المتغير
النظام VFD التصميم وحدات 60MVA الطاقة وصف المنتج:
يحتوي محول التردد المتغير على كل من PWM و Diode Basic Rectification التي تمنح المستخدمين المرونة لاختيار أفضل خيار لاحتياجاتهم المحددة.يقدم المنتج تردد دخول إصلاح أساسي من 45 هرتز إلى 66 هرتز، مما يجعلها قادرة على التعامل مع مجموعة واسعة من ترددات الإدخال.
يتم توفير التبريد الميكانيكي من خلال تبريد المياه ، وهو وسيلة فعالة وفعالة للحفاظ على تشغيل المنتج في درجات حرارة مثالية.تساعد طريقة التبريد هذه على تمديد عمر المنتج وتقليل خطر الإفراط في الحرارة أو مشاكل أخرى.
تصميم المنتج هو وحدات، مما يعني أنه يمكن تخصيصه بسهولة لتلبية احتياجات التطبيقات المختلفة.هذه المرونة تجعلها حلا مثاليا لمجموعة واسعة من البيئات الصناعية.
محول التردد المتغير قادر على تشغيل محور واحد أو متعدد ويمكن تكوينها للعمل بمربعين أو أربعة أرباع.هذا يجعله حلًا متعدد الاستخدامات يمكن تكييفه مع مجموعة متنوعة من التطبيقات.
يقدم المنتج مجموعة من ميزات حماية التصحيح الأساسية ، بما في ذلك حماية الإفراط في الحمل ، وحماية الإفراط في الحرارة ، وحماية الدائرة القصيرة ، والحكم المسبق على الخطأ ، وأكثر من ذلك.هذه الميزات تساعد على ضمان أن المنتج يعمل بأمان وموثوقيةحتى في ظروف صعبة
الطاقة 60MVA التصميم الوحدوي ميزات نظام VFD:
إنتاج موحد واختبار المصنع:
- يتعرض محول الترددات المتغير لعمليات إنتاج موحدة، مما يضمن جودة وموثوقية ثابتة. يتم التحكم في عملية التصنيع بأكملها تلقائيًا ويمكن تتبعها،ضمان مستوى عال من اتساق المنتج والامتثال للمواصفات.
- قبل الشحن، تخضع جميع المنتجات لاختبارات صارمة، بما في ذلك اختبار الشيخوخة بنسبة 100٪ فولت و 100٪ بي إن. هذا الاختبار الشامل يضمن أن كل وحدة تلبي متطلبات الجهد والطاقة المحددة,التحقق من صحة أدائها ومتانتها.
- يضمن نظام إدارة تنفيذ التصنيع (MES) المنفذ بشكل جيد عمليات الإنتاج الفعالة ، وتحسين الإنتاجية وتقليل الأخطاء أو التأخيرات إلى الحد الأدنى.
- محول التردد المتغير مجهز بموقع اختبار رائد في الصناعة، قادر على إجراء اختبارات الحمل الكامل في مختلف مستويات الجهد وأوضاع المصحح.هذا يضمن أن المنتج يستوفي معايير الجودة الصارمة ويعمل بثقة في ظل ظروف تشغيل مختلفة.
برنامج التحديث السريع:
- يرافق محول الترددات المتغير برنامج التحليل السريع سهل الاستخدام. يضع هذا البرنامج اتصالًا بين المحول وحاسوب كمبيوتر باستخدام الألياف الضوئية.
- يقدم البرنامج مجموعة واسعة من وظائف التحليل الاحترافي، بما في ذلك إعداد معايير المجموعة، تحميل بيانات الخطأ، تحليل شكل الموجة، أوسيلوسكوب عالية السرعة،وقدرات تحرير واسعةتمكن هذه الميزات من استكشاف الأخطاء الفعال والفعال وتحسين أداء المحول.
- يدعم البرنامج كل من الاتصالات المتسلسلة وإيثيرنت ، مما يسمح بالصيانة المريحة لمحول التردد المتغير.يمكن استخدامه للحفاظ على المحول من خلال الاتصالات المتسلسلة أو إدارته عن بعد من غرفة التحكم المركزية باستخدام اتصالات Ethernet.
- الرسم المخططي للبرنامج يوضح مبدأ عملهإظهار قدرته على إنشاء اتصال سلس بين جهاز الكمبيوتر الشخصي ومحول التردد المتغير لمهام التكوين والصيانة السريعة.
الطاقة 60MVA التصميم الوحدوي VFD المعلمات التقنية للنظام:
|
سمة المنتج |
الوصف |
|---|---|
|
اسم المنتج |
نظام VFD الهندسي للجهد المتوسط |
|
الجهد المسموح به من جانب الشبكة |
1900 فولت، 3000 فولت ((3300 فولت) ، 6000 فولت ((6600 فولت) ، 1000 فولت |
|
الجهد المعياري من جانب المحرك |
3300 فولت، 660 فولت، 10 كيلو فولت |
|
طريقة التصحيح |
PWM، صياغة الديود الأساسية |
|
طريقة تصحيح الحافلة الشائعة |
عاكس واحد، عاكس مزدوج، عاكس ثلاثي |
|
طريقة التحكم |
V/F، التحكم في متجهات الحلقة المغلقة مع مستشعر، التحكم في متجهات الحلقة المفتوحة بدون مستشعر. |
|
التبريد الميكانيكي |
تبريد المياه |
|
درجة حرارة البيئة |
درجة حرارة المدخل ≤40 |
|
تردد مدخلات التصحيح الأساسي |
45 هرتز إلى 66 هرتز |
|
يدعم الحافلة الميدانية |
بروفيبوس، بروفينيت، CANopen، DeviceNet، ControlNet، Modbus RTU، Industry Ethercat، بروفينيت IO، EtherNet/IP، Modbus TCP |
|
مكافحة التآكل الآلي |
C4-M |
|
حماية الملكية الفكرية الميكانيكية |
IP54 |
|
تصميم المنتج |
تصميم وحدات |
تطبيقات محركات التردد المتغيرة (VFD)
تصميم وحدات محركات الترددات المتغيرة (VFDs) توفر المرونة والقدرة على التوسع ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات عبر مختلف الصناعات.هنا بعض مجالات التطبيق الرئيسية:
1الأتمتة الصناعية
- عمليات التصنيع: تستخدم أجهزة VFD للسيطرة على المحركات في خطوط التجميع والناقلات والروبوتات، مما يسمح بتعديل الدقة للسرعة والدوران.
- أدوات الماكينة: في آلات ودورات CNC، تسمح أجهزة VFD الوحيدة بالتحكم الدقيق في وظائف المحرك، مما يحسن دقة التصنيع ويقصر أوقات الدورة.
2أنظمة الضخ
- معالجة المياه والمياه العادمة: تدير أجهزة VFD سرعات المضخات لتحسين معدلات التدفق وتقليل استهلاك الطاقة والحفاظ على ضغط النظام في مرافق توزيع المياه ومعالجة مياه الصرف الصحي.
- أنظمة الري: في التطبيقات الزراعية، تتحكم أجهزة VFD المكونة من وحدات في مضخات الري، مما يسمح باستخدام المياه بكفاءة على أساس الاحتياجات في الوقت الحقيقي.
3أنظمة التكييف
- التدفئة والتهوية وتكييف الهواء: تُعدّل أجهزة VFD سرعة المروحة والمضغوطات لتحسين كفاءة استخدام الطاقة والحفاظ على درجات الحرارة المطلوبة وتقليل مستويات الضوضاء في المباني التجارية والسكنية.
- أنظمة المياه المبردة: يساعدون في التحكم في عمليات التبريد عن طريق تعديل معدلات التدفق بناءً على طلب التبريد.
4. معالجة المواد
- أنظمة النقل: أجهزة VFD ضرورية للسيطرة على سرعة الناقلات، وضمان التشغيل السلس والتزامن مع المعدات الأخرى.
- أنظمة الرافعة والرفع: توفر أجهزة VFD الوحيدة التحكم الدقيق في عمليات الرفع والانخفاض ، مما يعزز السلامة والكفاءة.
5الطاقة المتجددة
- توربينات الرياح: تستخدم أجهزة VFD للتحكم في ارتفاع شفرات التوربين وتحسين توليد الطاقة بناءً على ظروف الرياح.
- أنظمة الطاقة الشمسية: يديرون تشغيل المحولات الشمسية، مما يسمح بتحويل الطاقة وتخزينها بكفاءة.
6السيارات الكهربائية
أنظمة القيادة الكهربائية: أجهزة VFD الوحيدة تتحكم في سرعة وعزم الدوران للمحركات الكهربائية في المركبات الكهربائية، مما يعزز الأداء والكفاءة.
- محطات الشحن: يمكن دمجها في بنية تحتية الشحن لإدارة توفير الطاقة وتحسين دورات الشحن.
7صناعات النسيج والورق
- آلات النسيج: تسيطر أجهزة VFD على سرعات المحرك في عمليات الخيوط والنسيج والتشطيب، مما يسمح بمراقبة جودة أفضل ومعالجة المواد.
- إنتاج الورق: في مصانع الورق ، تدير أجهزة VFD معدات مختلفة تعمل بمحرك ، مما يحسن من كفاءة العملية ويقلل من تكاليف الطاقة.
8- معالجة الأغذية والمشروبات
- الخلط والخلط: أجهزة VFD تتحكم في الخلاطات والخلاطات ، مما يسمح بتعديل السرعة بدقة لتحقيق اتساق المنتج المطلوب.
- آلات التعبئة والتعبئة: يضمنون أن خطوط التعبئة تعمل بسلاسة وكفاءة عن طريق التحكم في سرعات الحاملات وأجهزة الختم.
الاستنتاج
تصميم وحدات محركات التردد المتغيرة توفر تنوعاً وتكيفاً عبر مجموعة واسعة من التطبيقات. قدرتها على توفير التحكم الدقيق في عمليات المحرك،تحسين كفاءة استخدام الطاقة، ويتكامل بسلاسة في الأنظمة القائمة مما يجعلها عنصرًا أساسيًا في البيئات الصناعية والتجارية الحديثة.من المرجح أن تتوسع تطبيقات أجهزة VFD الوحيدة.
دعم وخدمات نظام VFD للتصميم المودولي 60MVA:
منتجنا محول التردد المتغير يأتي مع الدعم الفني الشامل والخدمات لضمان أقصى أداء وطول العمر:
- الخط الساخن للدعم الفني على مدار الساعة
- بدء التشغيل والتشغيل في الموقع
- تحديد الأخطاء والتشخيص عن بعد
- برامج الصيانة الوقائية
- تخزين وإدارة قطع الغيار
- دورات تدريبية للمشغلين وموظفي الصيانة
فريقنا من الخبراء التقنيين المهرة مستعد للمساعدة في أي أسئلة أو مشاكل قد تنشأ مع محول الترددات المتغير الخاص بك.نحن ملتزمون بتوفير خدمة عالية الجودة لضمان رضاكم الكامل.
