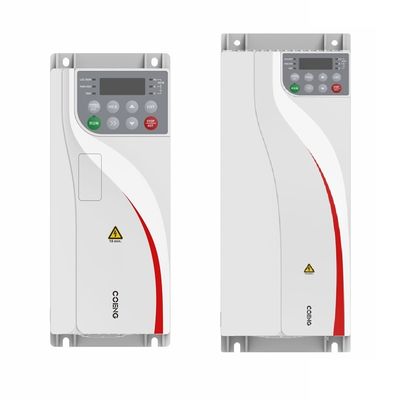

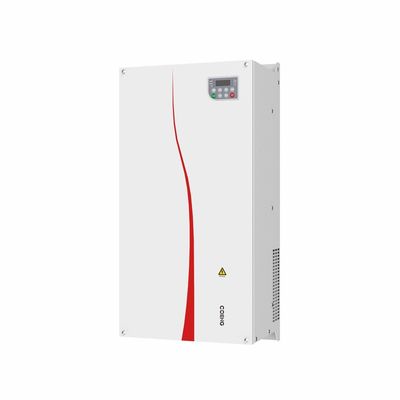

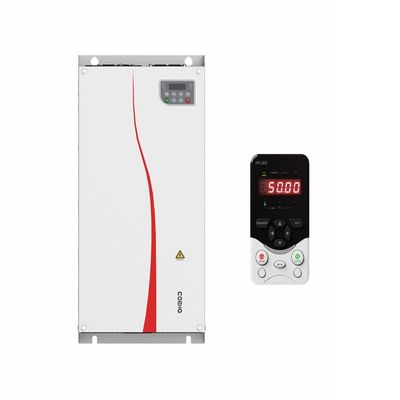

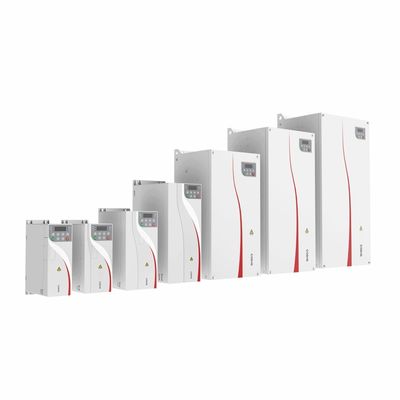

HV510 380V VFD Drive تبريد الهواء محرك تردد متغير للعمل السلس والمستقر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | EC |
| رقم الموديل | اتش في 510 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000/مجموعة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المدخل | 380 فولت (-15%) - 480 فولت (+10%)، ثلاثي الطور | تردد الطاقة الداخلة | (50 هرتز/60 هرتز)±5% |
|---|---|---|---|
| خلل في جهد الإدخال | ≤3٪ | الجهد الخارجي | 0V-جهد الإدخال |
| تردد الإخراج | 0 هرتز-1500 هرتز | تصنيف الحماية | IP20 |
| طريقة التبريد | تبريد الهواء | رطوبة | 15% - 95%، لا توتر |
| إبراز | محرك VFD 380v,محرك VFD تبريد الهواء,محرك التبريد بالهواء المتغير,Air Cooling VFD Drive,Air Cooling Variable Frequency Drive |
||
منتوج وصف
HV510 عاكس: وظائف ومزايا
عاكس HV510 هو عاكس عالي الأداء مصمم لتطبيقات مختلفة ، وخاصة في أنظمة الطاقة الشمسية. فيما يلي لمحة عامة عن وظائفه ومزاياه الرئيسية:
الوظائف الرئيسية
-
تحويل عالية الكفاءة:
- يحول محول HV510 التيار المستمر (التيار المباشر) من الألواح الشمسية إلى التيار المتردد (التيار المتناوب) بكفاءة عالية ، تتجاوز عادة 95٪. وهذا يزيد من إنتاج الطاقة من التل الشمسي.
-
العملية المرتبطة بالشبكة:
- وهي مصممة للتطبيقات المرتبطة بالشبكة، مما يسمح لإعادة الطاقة الزائدة إلى الشبكة، مما يمكن أن يؤدي إلى فوائد مالية من خلال القياس الصافي.
-
تكنولوجيا MPPT المتقدمة:
- ويتميز المحول بتتبع أقصى نقطة طاقة (MPPT) ، مما يضمن تحسين طاقة الخروج من الألواح الشمسية عن طريق ضبط نقطة التشغيل الكهربائية للوحدات.
-
المراقبة والتواصل:
- تم تجهيز HV510 بقدرات المراقبة ، مما يسمح للمستخدمين بتتبع مقاييس الأداء في الوقت الحقيقي عبر تطبيق محمول أو واجهة ويب ، مما يسهل إدارة الطاقة بكفاءة.
-
واجهة سهلة الاستخدام:
- عادة ما يتضمن المحول واجهة بديهية لسهولة الإعداد والتشغيل ، مما يجعله متاحا لكل من المثبتين والمستخدمين النهائيين.
-
قنوات إدخال متعددة:
- وهو يدعم قنوات إدخال متعددة، مما يسمح بتكوينات مرنة والقدرة على توصيل مجموعة مختلفة من الألواح الشمسية.
المزايا
-
فعالة من حيث التكلفة:
- من خلال تعظيم إنتاج الطاقة وتمكين شبكة التغذية ، يساعد HV510 في خفض تكاليف الكهرباء ويمكن أن يوفر عائدًا سريعًا على الاستثمار.
-
تصميم صلب:
- تم تصميم HV510 لتحمل الظروف البيئية القاسية ، وغالبًا ما يتم تصميمه مع مزيد من المدى الطويل وميزات الحماية ، مثل IP65 أو تصنيفات أعلى لمقاومة الغبار والماء.
-
قابلية التوسع:
- يمكن دمج المحول بسهولة في أنظمة شمسية أكبر ، مما يجعله مناسبًا للتطبيقات السكنية والتجارية والصناعية.
-
ميزات السلامة المحسنة:
- تضمن دمج آليات السلامة، مثل الحماية ضد التجذير وحماية التوتر الزائد، التشغيل الآمن والامتثال للوائح المحلية.
-
دعم أنظمة تخزين الطاقة:
- قد تقدم بعض النماذج توافقًا مع حلول تخزين الطاقة، مما يسمح للمستخدمين بتخزين الطاقة الزائدة للاستخدام خلال أوقات الذروة في الطلب أو الانقطاع.
-
الاستدامة:
- من خلال تسهيل استخدام الطاقة المتجددة، يساهم HV510 في تقليل بصمة الكربون وتعزيز الاستدامة.
الاستنتاج
يبرز عاكس HV510 بسبب كفاءته العالية وميزاته المتقدمة وتصميمه القوي ، مما يجعله خيارًا ممتازًا لتطبيقات الطاقة الشمسية المختلفة.قدرتها على تحسين إنتاج الطاقة مع توفير خيارات مراقبة سهلة الاستخدام تجعلها عنصرًا قيمًا في أنظمة الطاقة المتجددة.
المواصفات التقنية للمحول المتغير
|
المواصفات التقنية |
||
|
القوة |
الجهد المدخل (Uin) |
380 فولت (-15%) - 480 فولت (+ 10%) ، ثلاثي المراحل |
|
طاقة الدخول |
(50 هرتز/60 هرتز) ± 5% |
|
|
الجهد المدخل |
≤ 3% |
|
|
الجهد الخارجي |
0V-جهد الدخول |
|
|
تردد الخروج |
0Hz-1500Hz |
|
|
التحكم |
نوع المحرك |
محرك غير متزامن / مغناطيس دائم محرك متزامن |
|
وضع التحكم |
V/F، OLVC (تحكم في ناقل الحلقة المفتوحة) ، CLVC (تحكم في ناقل الحلقة المغلقة) |
|
|
نطاق السرعة |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
عزم تشغيل |
VF: 100% (0.5Hz) ؛ OLVC: 150% (0.5Hz) ؛ CLVC: 200% (0Hz) |
|
|
دقة عزم الدوران |
≤ ± 5٪ في وضع التحكم في المتجه |
|
|
نبضات عزم الدوران |
≤ ± 5٪ في وضع التحكم في المتجه |
|
|
استقرار السرعة |
أولفيكس: 0.2٪؛ CLVC: 0.1٪ |
|
|
استجابة عزم الدوران |
≤ 5ms ، في وضع التحكم في المتجه |
|
|
تسريع/تخفيض |
0.0s3200.0s؛ 0.0min3200.0min |
|
|
زيادة عزم الدوران |
0.0 ٪ - 30.0 ٪ |
|
|
قدرة الحمل الزائد |
النموذج G: 150% 1min/5min، 180% 3s/5min |
|
|
منحنى V/F |
نوع خط مستقيم، نوع متعدد النقاط، وضع V/F نصف الفصل، وضع V/F الفصل الكامل |
|
|
دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز؛ الإعداد التناظري: 0.01 هرتز |
|
|
الرئيسي |
منحنيات التسارع / التباطؤ |
خط مستقيم، منحنى S |
|
نظام تحكم بسيط، مرجع متعدد السرعات |
16 قطعة سرعة مدعومة من خلال محطات التحكم |
|
|
تنظيم التوتر الآلي (AVR) |
يحافظ تلقائيًا على الجهد الخارجي ثابت عندما يتغير جهد الشبكة ضمن نطاق معين |
|
|
تحكم طول ثابت |
تحكم طول ثابت |
|
|
PID المدمج |
يشكّل بسهولة نظام تحكم مغلق الحلقة |
|
|
التبديل متعدد المحركات |
مع مجموعتين من معايير المحرك ، يمكن تحقيق التبديل بين محركين |
|
|
الـ IO الافتراضي |
مع 8 مجموعات من DI / DO الافتراضية، يمكن تحقيق التحكم المنطقي البسيط |
|
|
التحكم في الجهد المفرط / التيار المفرط |
يمكن تقييد التيار والجهد تلقائيًا أثناء التشغيل لمنع الرحلات المتكررة بسبب التيار الزائد والجهد الزائد |
|
|
إعادة تشغيل بعد انقطاع الطاقة |
يمكن أن يعمل عاكس تلقائيًا عند تشغيل مرة أخرى بعد فشل الطاقة |
|
|
الحد من التيار السريع |
يمكن تجنب الأخطاء المتكررة |
|
|
المدخلات و |
الوضع المرجعي للتردد |
لوحة مفاتيح، محطة فوق/أسفل، مرجع متعدد، مرجع نبض، الاتصال |
|
محطات الدخول التناظرية |
AI1, AI2: 0V-10V/0 (4)mA-20mA |
|
|

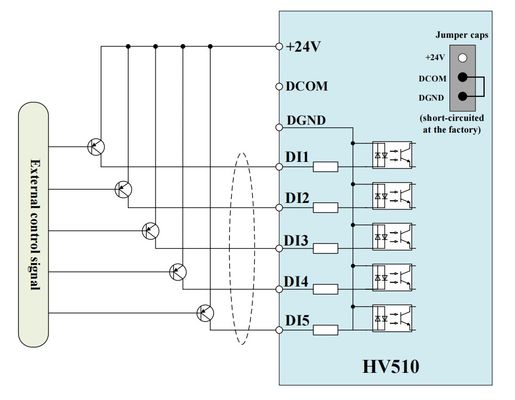

محطات الدخول الرقمية |
DI1-DI5، 5 محطات دخول رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من المدخلات الغرق / مصدر. |
|
|
محطات الخروج الرقمية |
مخرج الكولكتور المفتوح؛ نطاق الجهد الخارجي: 0V-24V؛ قدرة الحمل الحالية: 50mA. |
|
|
محطات الخروج التناظرية |
قناة واحدة 0V-10V/0(4) mA-20mA |
|
|
مخرج رله |
الاتصال بـ 1 قناة من النموذج C، NO+NC |
|
|
المراسلة |
بروتوكول الاتصال |
Modbus RTU (التكوين القياسي) ؛ Profibus-DP، CANopen، Profinet IO، Modbus TCP/IP، EtherCAT، EtherNet/IP (التكوين الاختياري) |
|
استخدام |
الارتفاع |
≤1000m: لا حاجة إلى تخفيض الارتفاع ؛ 1000-3000m: مع زيادة تخفيض التيار بنسبة 1٪ لكل 100m |
|
درجة حرارة البيئة |
-25 درجة مئوية - +40 درجة مئوية (يتم السماح بتخفيف درجة الحرارة في حدود 40 درجة مئوية - 55 درجة مئوية) |
|
|
الرطوبة |
15%-95%، لا توتر |
|
|
اهتزاز |
3M3، IEC60721-3-3 |
|
|
درجة حرارة التخزين |
-40 درجة مئوية - +70 درجة مئوية |
|
|
مكان العملية |
في الأماكن المغلقة دون أشعة الشمس المباشرة، والغازات القابلة للاشتعال والتآكل، والسوائل والجسيمات الموصلة، الخ. |
|
|

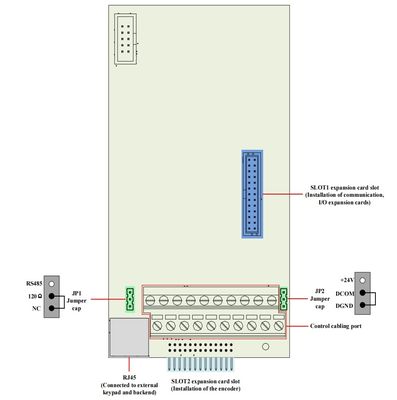

الملحقات الاختيارية |
بطاقة التشفير، بطاقة توسيع الاتصال، بطاقة توسيع IO |
|
|
الحماية |
الحماية من الاختصار ، والتيار الزائد ، والإفراط في الشحن ، والإفراط في الجهد ، والإفراط في الجهد ، وفقدان المراحل ، وارتفاع درجة الحرارة ، والخطأ الخارجي ، إلخ. |
|
|
طريقة التثبيت |
تثبيت في خزانة |
|
|
تصنيف الحماية |
IP20 |
|
|
طريقة التبريد |
تبريد الهواء |
|
