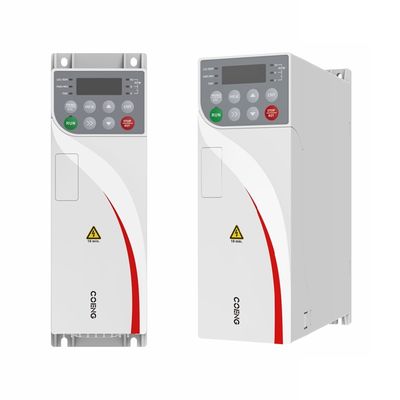

HV510 محول تردد ثلاثي الأطوار 380-480 فولت لمحركات غير متزامنة/PMSM، يدعم تشغيل PLC متعدد السرعات بـ 16 مقطعًا
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | EC |
| رقم الموديل | اتش في 510 |
| الوثيقة | HV510.xlsx |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 أيام العمل |
| شروط الدفع | L/C ، T/T ، Western Union |
| القدرة على العرض | 20000/مجموعة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| جهد المدخلات | 380 فولت (-15%) - 480 فولت (+10%)، ثلاثي الطور | تردد الطاقة الداخلة | (50 هرتز/60 هرتز)±5% |
|---|---|---|---|
| خلل في جهد الإدخال | ≤3٪ | جهد الخرج | 0V-جهد الإدخال |
| تردد الإخراج | 0 هرتز-1500 هرتز | تصنيف الحماية | IP20 |
| طريقة التبريد | تبريد الهواء | رطوبة | 15% - 95%، لا توتر |
| إبراز | محول تردد ثلاثي الأطوار 380-480 فولت,محول تردد لمحركات PMSM غير متزامنة,محول تردد متعدد السرعات بـ 16 مقطعًا PLC,VFD for asynchronous PMSM motors,16-segment PLC multi-speed VFD |
||
منتوج وصف
المواصفات التقنية للمحول المتغير
|
المواصفات التقنية |
||
|
القوة |
الجهد المدخل (Uin) |
380 فولت (-15%) - 480 فولت (+ 10%) ، ثلاثي المراحل |
|
طاقة الدخول |
(50 هرتز/60 هرتز) ± 5% |
|
|
الجهد المدخل |
≤ 3% |
|
|
الجهد الخارجي |
0V-جهد الدخول |
|
|
تردد الخروج |
0Hz-1500Hz |
|
|
التحكم |
نوع المحرك |
محرك غير متزامن / مغناطيس دائم محرك متزامن |
|
وضع التحكم |
V/F، OLVC (تحكم في ناقل الحلقة المفتوحة) ، CLVC (تحكم في ناقل الحلقة المغلقة) |
|
|
نطاق السرعة |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
عزم تشغيل |
VF: 100% (0.5Hz) ؛ OLVC: 150% (0.5Hz) ؛ CLVC: 200% (0Hz) |
|
|
دقة عزم الدوران |
≤ ± 5٪ في وضع التحكم في المتجه |
|
|
نبضات عزم الدوران |
≤ ± 5٪ في وضع التحكم في المتجه |
|
|
استقرار السرعة |
أولفيكس: 0.2٪؛ CLVC: 0.1٪ |
|
|
استجابة عزم الدوران |
≤ 5ms ، في وضع التحكم في المتجه |
|
|
تسريع/تخفيض |
0.0s3200.0s؛ 0.0min3200.0min |
|
|
زيادة عزم الدوران |
0.0 ٪ - 30.0 ٪ |
|
|
قدرة الحمل الزائد |
النموذج G: 150% 1min/5min، 180% 3s/5min |
|
|
منحنى V/F |
نوع خط مستقيم، نوع متعدد النقاط، وضع V/F نصف الفصل، وضع V/F الفصل الكامل |
|
|
دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز؛ الإعداد التناظري: 0.01 هرتز |
|
|
الرئيسي |
منحنيات التسارع / التباطؤ |
خط مستقيم، منحنى S |
|
نظام تحكم بسيط، مرجع متعدد السرعات |
16 قطعة سرعة مدعومة من خلال محطات التحكم |
|
|
تنظيم التوتر الآلي (AVR) |
يحافظ تلقائيًا على الجهد الخارجي ثابت عندما يتغير جهد الشبكة ضمن نطاق معين |
|
|
تحكم طول ثابت |
تحكم طول ثابت |
|
|
PID المدمج |
يشكّل بسهولة نظام تحكم مغلق الحلقة |
|
|
التبديل متعدد المحركات |
مع مجموعتين من معايير المحرك ، يمكن تحقيق التبديل بين محركين |
|
|
الـ IO الافتراضي |
مع 8 مجموعات من DI / DO الافتراضية، يمكن تحقيق التحكم المنطقي البسيط |
|
|
التحكم في الجهد المفرط / التيار المفرط |
يمكن تقييد التيار والجهد تلقائيًا أثناء التشغيل لمنع الرحلات المتكررة بسبب التيار الزائد والجهد الزائد |
|
|
إعادة تشغيل بعد انقطاع الطاقة |
يمكن أن يعمل عاكس تلقائيًا عند تشغيل مرة أخرى بعد فشل الطاقة |
|
|
الحد من التيار السريع |
يمكن تجنب الأخطاء المتكررة |
|
|
المدخلات و |
الوضع المرجعي للتردد |
لوحة مفاتيح، محطة فوق/أسفل، مرجع متعدد، مرجع نبض، الاتصال |
|
محطات الدخول التناظرية |
AI1, AI2: 0V-10V/0 (4)mA-20mA |
|
|

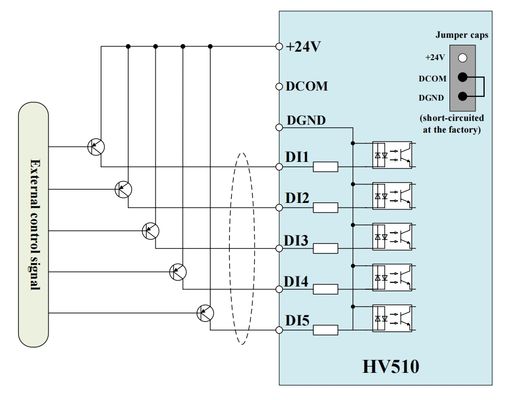

محطات الدخول الرقمية |
DI1-DI5، 5 محطات دخول رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من المدخلات الغرق / مصدر. |
|
|
محطات الخروج الرقمية |
مخرج الكولكتور المفتوح؛ نطاق الجهد الخارجي: 0V-24V؛ قدرة الحمل الحالية: 50mA. |
|
|
محطات الخروج التناظرية |
قناة واحدة 0V-10V/0(4) mA-20mA |
|
|
مخرج رله |
الاتصال بـ 1 قناة من النموذج C، NO+NC |
|
|
المراسلة |
بروتوكول الاتصال |
Modbus RTU (التكوين القياسي) ؛ Profibus-DP، CANopen، Profinet IO، Modbus TCP/IP، EtherCAT، EtherNet/IP (التكوين الاختياري) |
|
استخدام |
الارتفاع |
≤1000m: لا حاجة إلى تخفيض الارتفاع ؛ 1000-3000m: مع زيادة تخفيض التيار بنسبة 1٪ لكل 100m |
|
درجة حرارة البيئة |
-25 درجة مئوية - +40 درجة مئوية (يتم السماح بتخفيف درجة الحرارة في حدود 40 درجة مئوية - 55 درجة مئوية) |
|
|
الرطوبة |
15%-95%، لا توتر |
|
|
اهتزاز |
3M3، IEC60721-3-3 |
|
|
درجة حرارة التخزين |
-40 درجة مئوية - +70 درجة مئوية |
|
|
مكان العملية |
في الأماكن المغلقة دون أشعة الشمس المباشرة، والغازات القابلة للاشتعال والآكل، والسوائل والجسيمات الموصلة، الخ. |
|
|
الملحقات الاختيارية |
بطاقة التشفير، بطاقة توسيع الاتصال، بطاقة توسيع IO |
|
|
الحماية |
الحماية من الاختصار ، والتيار الزائد ، والإفراط ، والإفراط في الجهد ، والإفراط في الجهد ، وفقدان المرحلة ، والإفراط في درجة الحرارة ، والخطأ الخارجي ، إلخ. |
|
|
طريقة التثبيت |
تثبيت في خزانة |
|
|
تصنيف الحماية |
IP20 |
|
|
طريقة التبريد |
تبريد الهواء |
|
تحديد الطاقة والتحكم
- التوافق مع الجهد العريض: يدعم مدخل ثلاثي المراحل 380 فولت 480 فولت AC (± 15٪ / + 10٪) ، مما يضمن العمل المستقر في ظروف الشبكة المتقلبة.
- تحكم متعدد المحركات: متوافق مع كل من المحركات المزامنة غير المزامنة والمغناطيس الدائم ، مع أنماط التحكم المرنة (V / F ، ناقل الحلقة المفتوحة / المغلقة).
- أداء العزم العكسي العالي: الإنجازات200٪ من عزم التشغيل عند 0 هرتز(وضع الحلقة المغلقة) ، مع دقة الدوران / نبض ≤ ± 5٪ للحركة السلسة للغاية.
- استجابة ديناميكية سريعة: استجابة عزم الدوران في ≤5ms (وضع متجه) وتسارع / تباطؤ قابلة للتعديل من 0.01s إلى 3200min.
قدرات الأتمتة المتقدمة
- الذكاء المدمجالميزات: التحكم في PID، البرمجة متعددة المراجع 16 سرعة، وإدخال/خروج افتراضي(8 نقاط DI / DO قابلة للتكوين) للمنطق المخصص دون أجهزة إضافية.
- استقرار ضد التداخل: يحتفظ نظام تنظيم الجهد التلقائي (AVR) باستمرارية الإخراج أثناء عدم استقرار الشبكة.
- الوقاية من التوقف: القمع الذكي للفولتاج الزائد / التيار الزائد يقلل من الإزعاج
الاتصال القوي والتوسع
-
خيارات الإدخال والخروج متعددة الاستخدامات:
- 5 مدخلات رقمية قابلة للبرمجة (100kHz نبضة عالية السرعة على DI5).
- 2 مدخلات تناظرية (010V/420mA) ، 1 مخرج تناظري، مخرج رلاي (NO + NC).
- إنتاج نبض عالي السرعة (100kHz عبر DO1).
- الاتصالات متعددة البروتوكولات: Modbus RTU القياسية + Profibus الاختيارية ، CANopen ، EtherCAT ، Ethernet / IP ، وأكثر من ذلك لدمج PLC / نظام سلس.
الصناعة الصلبة
- التسامح البيئي: يعمل عند -25°C إلى +55°C (منخفضة) و≤3000m ارتفاع، مع رطوبة غير مكثفة 15~95%.
- الحماية الشاملة: الحماية ضد الاختصار، وفقدان المرحلة، والجهد الزائد/التيار، والسخونة الزائدة.
- تصنيف IP20 وتبريد الهواء: مصممة لتركيب الخزانات في البيئات الصناعية الداخلية.
وظائف قابلة للتوسع
-
وحدات اختيارية:
- بطاقات تشفير لتعليق دقيق
- اكتشاف التزام الشبكة بالجهد
- أجهزة تحويل الاتصالات (USB، Profibus، CANopen).

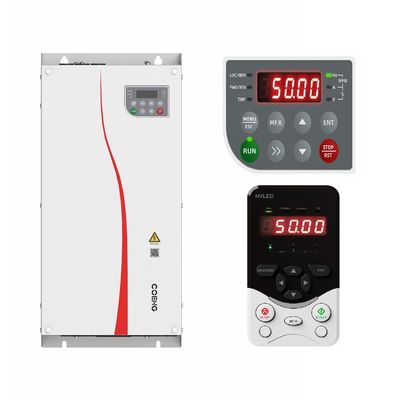

- تشغيل لوحة المفاتيح عن بعد
كفاءة الطاقة والسلامة
- تحسين معالجة الحمل الزائد: النموذج G يحافظ على 150٪ من الحمل (1min) و 180٪ (3s) ؛ النموذج P يعطي الأولوية للكفاءة في 110٪ (1min).
- استرداد تلقائي: إعادة تشغيل بعد فشل الطاقة بدون تدخل يدوي
