محرك التردد المتغير ببرودة الهواء القسري لخفض السرعة الديناميكية ورفع عزم الدوران
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | EC |
| رقم الموديل | HV500 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| درجة الحماية | IP20 | طريقة التبريد | تبريد الهواء القسري |
|---|---|---|---|
| الكفاءة | 5.5 كيلو وات ~ 22 كيلو وات: ≥93%؛ أعلى من 30 كيلو وات: ≥95% | مساهمة الجهد | 200 فولت (-15%) ~240 فولت (+10%) ثلاثي الطور، 380 فولت (-15%) ~480 فولت (+10%) ثلاثي الطور، 500 فولت |
| تردد الإدخال | 50 هرتز/60 هرتز ±5% | الجهد الخارجي | 0 فولت ~ جهد الدخل |
| تردد الإخراج | 0 هرتز ~ 500 هرتز | ||
| إبراز | تبريد الهواء محرك تردد متغير,محرك تردد متغير لرفع عزم الدوران |
||
منتوج وصف

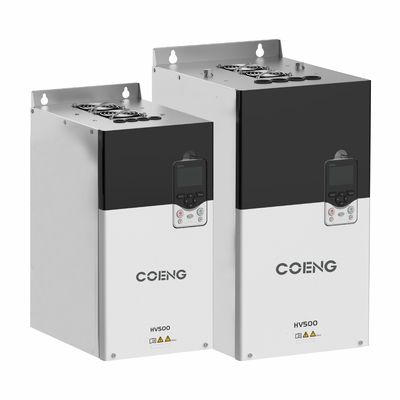

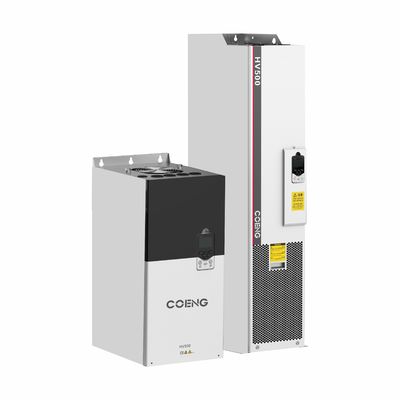

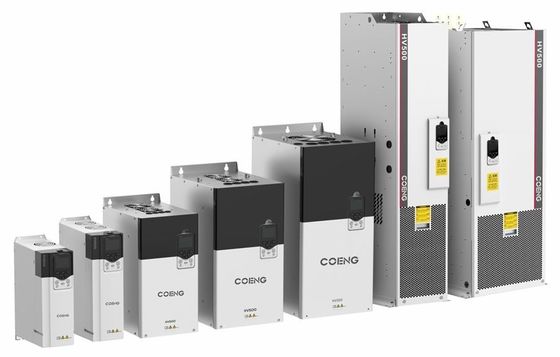

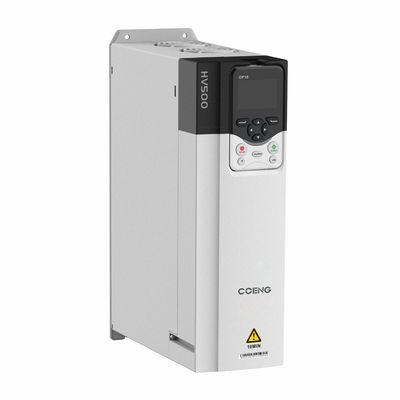

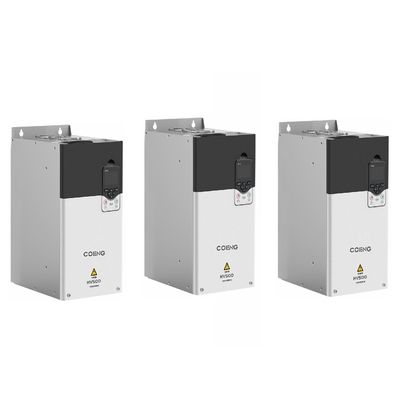

HV500 عالية الأداء VFD محرك تردد متغير محول تحكم متجه محول تردد
وصف المنتج
بناءً على أداء التحكم المتفوق لجهاز VFD الهندسي HD2000 ، فإن HV500 هو جهاز VFD عالي الأداء مع مفاهيم المنتج من العالمية ،سهولة الاستخدام ومتانة للتطبيقات الصناعية المتوسطة والمتقدمة.
تستخدم HV500 على نطاق واسع في صناعات المعادن ومعدات الرفع وصناعة الورق والكيماويات والتعدين والمنسوجات والطاقة الشاطئية وتخزين الطاقة.
المنتجالسمات
ميزة HV500 VFDs
المدى الطويل
· تلبية الاهتزازات الميكانيكية 3M3 أثناء عملية الحمل ، وتحسين متانة المنتج في حالة الاهتزاز القاسية مثل السيارة ، المعادن ، الخ.
· تصميم قنوات الهواء المستقلة ، منفصلة عن المكونات الحساسة وتحسين القدرة على التكيف مع البيئة القاسية
· نموذج درجة حرارة التقاطع الديناميكي المدمج،الدائرة القصيرة الفريدة وغيرها من تكنولوجيا الحماية، تعزز سلامة المنتجات
· ثلاثة مضادات للطلاء والرش التلقائي، لوح واحد والآلة الكاملة هي قياس تلقائي بالكامل100٪ اختبار الشيخوخة، حماية شاملة لجودة المنتج
خصائص HV500 VFD
التنوع
· CE, cULus, STO معيار شهادة دولي, متوافق مع RoHS
· دعم Open Loop V/F، Open loop vector control (OLVC) و Closed loop vector control (CLVC) · دعم Open Loop V/F، Open loop vector control (OLVC) · دعم Open Loop V/F، Open loop vector control (OLVC) · دعم Open Loop V/F، Open loop vector control (OLVC)
· دعم محرك متزامن محرك مزامنة المغناطيس الدائم محرك مزامنة محرك إثارة كهربائية وغيرها من التحكم في محرك القيادة
· مجموعة واسعة من الجهد المدخل ، دعم 220V (200 ~ 240V) ، 380V (380 ~ 480V) و 690V (500 ~ 690V)
· دعم بروفيبوس، CANopen، Ethercat، Profinet IO و Modbus
الجدوى
· دعم طاقة المدخلات المشتركة الخارجية 24 فولت ، والتحديد الآمن والسريع والتطبيق
· وحدات الفرامل المدمجة لسهولة التوصيل وتوفير مساحة التثبيت
· تصميم نوع "الكتاب"، التثبيت السلس جنبا إلى جنب، توفير مساحة التثبيت
لوحة عرض LCD، دعم APP وبرنامج hopeInsight، اتصال متبادل ومتابعة ذكية، تشغيل على الإنترنت وإصلاح الأخطاء
التحكم الممتاز
السيطرة على السيد والعبيد
تم تصميم وظيفة التحكم السائد-العبيد في المقام الأول لتطبيقات متعددة الآلات، وتدعم اتصالات صلبة ومرنة من محرك القيادة. في الاتصال الصلب،المالك يتحكم في السرعة والعبيد يتحكم في العزمفي الاتصال المرن، يمكن للسيد والعبيد على حد سواء التحكم في السرعة. في وضع التحكم السيد-العبيد، يتم توصيل إشارة التحكم الخارجي فقط إلى السيد، الذي يتحكم في
عبداً عبر رابط اتصالات متسلسل
استجابة عزم الدوران
التقنية
· زيادة عزم الدوران تحت وضع تحكم عزم الدوران، وقت استجابة الحالية 2ms
متوافق
· تيار الإثارة وتيار عزم الدوران منفصلين بشدة ، وقدرة حمولة عالية مجموعة واسعة من ضبط السرعة ، استجابة ديناميكية ممتازة
النقاط التقنية الرئيسية لمراقبة السلسلة المغناطيسية وتقدير السرعة
· باستخدام مراقب سلسلة مغناطيسية مغلقة كاملةيتم تحديد سرعة المحرك ومقاومة الستاتور بشكل تكيفي وفقًا للخطأ المقدر لتيار الستاتور وتقدير السلسلة المغناطيسية للدوران
· مراقبة السلسلة المغناطيسية الدقيقة ونموذج تقدير السرعة ، مضمونة 0.5 هرتز 150٪ عزم تشغيل عال في وضع التحكم OLVC ، فضلا عن وظيفة طيران حلقة مفتوحة صفر سرعة
برنامج التحديث السريع
يتم توصيل VFDs إلى الكمبيوتر الشخصي عبر الألياف البصرية. يحتوي البرنامج على عدد كبير من وظائف التحليل الاحترافي ، مثل إعدادات معايير المجموعة ، تنزيل بيانات العيب وتحليل شكل الموجة ،أوسيلوسكوب عالي السرعة وعدد كبير من وظائف التحريرالبرنامج
يدعم الاتصالات المتسلسلة أو Ethernet ، بحيث يمكن للبرنامج الحفاظ على المحول من خلال الاتصالات المتسلسلة ،ولكن أيضا من خلال غرفة التحكم المركزية من خلال صيانة إيثيرنت من عاكسالخريطة هي كما يلي:
لوحة التشغيل
HIC200-OP-10-W هو لوحة المشغل الذكي وضعت بشكل مستقل لمنتجات نقل عالية الأداء التي هي مفيدة، وسهلة الاستخدام
وسهلة الاستخدام، ووفقاً للتكوينات المختلفة لللوحة، يتم تقسيمها إلى نوعين: وظيفة Wi-Fi ودون وظيفة Wi-Fi،
التي تطبق بسهولة على عالية الأداء، ناقل نقل واحد، نظام VFDs متعددة، فإنه يمكن مراقبة وتعديل النظام.
ملحقات
| اختياري | الوحدة | الوظيفة |
| قاعدة لوحة المفاتيح | HVKMB | اعتمادا على الوضع، يمكن تثبيت القاعدة في الموقف المحدد يمكن تشغيلها عن طريق تشغيل لوحة المفاتيح |
| محول الاتصالات | HVCOM-USB | القرص يمكن تحقيق اتصال عالية السرعة مع الكمبيوتر من خلال هذا الخيار |
| بطاقة التوسيع Profibus-DP | HVCOM-DP | إنه للاتصال بالحافلة البروفيبوس-دي بي، ويمكن أن يلبي مراقبة وتشخيص المحولات |
| الرمز الإضافي ABZ بطاقة توسيع القرص |
HVPG-ABZ | بطاقة توسيع قرص الكود، قرص الكود الإضافي لإخراج إشارة ABZ، التحكم القابل للبرمجة بالطاقة، المواتية منفذ واحد / ثنائي القطب من قرص الكود |
| يمكن فتح بطاقة التوسيع | HVCOM-CAN | انها ل CANopen الاتصالات الحافلة، فإنه يمكن أن تلبي المراقبة والتشخيص من المحولات |
| الجهد ثلاثي المراحل وحدة الكشف |
HVVMU | الكشف عن الجهد ثلاثي المراحل ، يمكن استخدامه للمحرك المزامن المغناطيسي الدائم شبكة بدء ناعمة ، تتبع السرعة ووظائف أخرى |
المواصفات التقنية
| المواصفات التقنية | ||
| المدخلات/المخرجات القوة |
مدخل Uin | 200 فولت (-15%) ~ 240 فولت (+10%) 3 فاز ، 380 فولت (-15%) ~ 480 فولت (+10%) 3 فاز ، 500 فولت (-15%) ~ 690 فولت (+ 10%) 3 فاز |
| تردد الإدخال | 50 هرتز/60 هرتز±5٪ | |
| درجة عدم التوازن | ≤ 3% | |
| الخروج Uout | 0V ~ مدخل Uin | |
| تردد الإخراج | 0Hz~500Hz | |
| التحكم الأداء |
نوع المحرك | غير متزامن / متزامن |
| طريقة التحكم | V/F، OLVC (تحكم في متجهات حلقة مفتوحة) ، CLVC (تحكم في متجهات حلقة مغلقة) | |
| نطاق تنظيم السرعة | 1:10 V/F، 1:100 OLVC، 1:1000 CLVC | |
| بدء الدوران | VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz) | |
| دقة الدوران | ≤ 5%، مراقبة المتجهات | |
| نبضات عزم الدوران | ≤ 5%، مراقبة المتجهات | |
| دقة تنظيم السرعة | OLVC 0.2٪، CLVC 0.01٪ | |
| استجابة عزم الدوران | < 5ms، التحكم في المتجه | |
| انخفاض السرعة الديناميكية | OLVC <0.5%*s، CLVC <0.3%*s | |
| وقت التسارع والتباطؤ | 0.0s~3200.0s، 0.0min~3200.0min | |
| رفع عزم الدوران | 0.0٪ إلى 30.0٪ | |
| الحمل الزائد | تطبيق الحمل الثقيل 150% 1min/5min، تطبيق الحمل الخفيف 110% 1min/5min | |
| منحنى V/F | طرق متعددة: منحنى V / F الخطي ، 5 أنواع من وضع منحنى خفض عزم الدوران (2.0 قوة ، 1.8 قوة ، 1.6 قوة ، 1.4 قوة ، 1.2 قوة) ، منحنى VF المحدد من قبل المستخدم | |
| دقة تردد الإدخال | الرقمي: 0.01 هرتز، التناظرية: 0.01 هرتز | |
| التحكم الأداء |
منحنى التسارع والتباطؤ | مستقيم، منحنى S |
| تشغيل عدة خطوات السرعة | 16-السرعة خطوات العمل من خلال محطات التحكم | |
| ضبط التوتر التلقائي (AVR) |
الحفاظ على الجهد الخارجي ثابت تلقائيًا عندما يتغير جهد الشبكة ضمن نطاق معين | |
| طول ثابت | التحكم في الطول المثبت والمثبت | |
| PID المدمج | يمكن بسهولة بناء نظام تحكم حلقة مغلقة | |
| وظيفة التحسين | كتلة الوظائف الحرة | |
| المدخلات/المخرجات القوة |
حدد التردد | المفاتيح، صعود / هبوط المحطات، عدة سرعات خطوات التشغيل، محطات نبض، كوم |
| محطات الدخول التناظرية | AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA | |
| محطات الدخول الرقمية | DI1-DI6، 6 محطات دخول رقمية قابلة للبرمجة، عزل أوبتوكوبلر، متوافقة مع مدخلات الصرف / المصدر | |
| محطات الدخول والإخراج الرقمية | DIO1: مخرج نبض سريع، مدخل/مخرج طبيعي؛ DIO2: مدخل نبض سريع، مدخل/مخرج طبيعي | |
| محطات الخروج المماثلة | 2 سلسلة 0V~10V/0 (4) mA~20mA | |
| مخرج رله | 2سلسلة نوع الاتصال النموذجC | |
| الكشف عن درجة حرارة المحرك | دعم PT100/PT1000/KTY84 | |
| واجهة STO | وظيفة إيقاف الدوران الآمن SIL3/PLe | |
| كوم | البروتوكول | Modbus RTU (المعيار) ، Pro ibus ، CANopen ، pro inet ، Devicenet ، Ethercat |
| البيئة | الارتفاع | بدون عمليات خفض الارتفاع داخل ارتفاع 2000 متر؛ 2000m ∼ 4000m، كل رفع 100 متر، خفض الارتفاع 1% (حالياً) |
| درجة حرارة العملية | -25 درجة مئوية ~ +40 درجة مئوية (40 درجة مئوية ~ 55 درجة مئوية) | |
| الرطوبة | 15%~95%, بدون تكثيف | |
| اهتزاز | 3M3، IEC60721-3-3 | |
| درجة حرارة التخزين | -40°C~+70°C | |
| مكان العملية | في الأماكن المغلقة، بدون أشعة الشمس المباشرة، بدون غازات قابلة للاشتعال والآكل والسوائل والجسيمات الموصلة | |
| ملحقات | بطاقة التشفير، بطاقة توسيع الاتصالات، بطاقة اكتشاف الجهد | |
| وظيفة الحماية | انقطاع قصير، زيادة في التيار، زيادة في الحمل، زيادة في الجهد، تحت الجهد، فقدان المرحلة، زيادة في درجة الحرارة، خطأ خارجي، الخ | |
| الكفاءة | 5.5kW ~ 22kW: ≥93% ؛ فوق 30kW: ≥95% | |
| طريقة التثبيت | الحجرة | |
| درجة الحماية | IP20 | |
| التبريد | تبريد الهواء القسري | |
