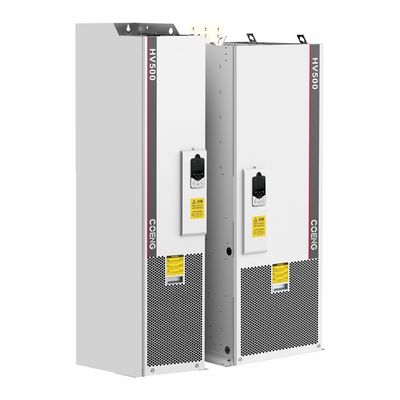

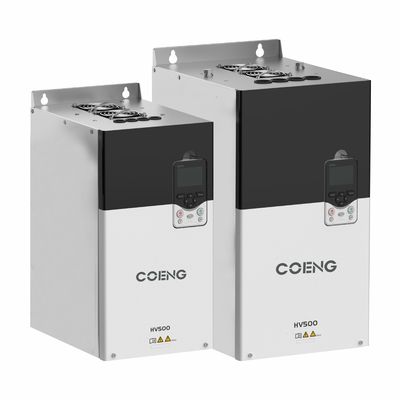

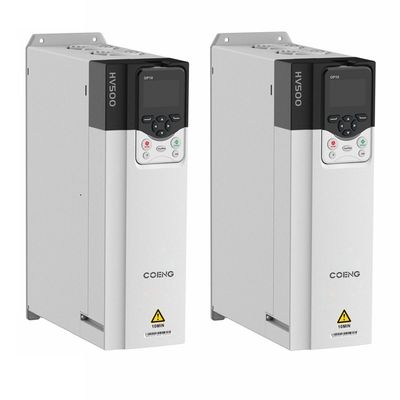

HV500 الهندسة ذات الجهد المنخفض عاكس محرك واحد 220 فولت 380 فولت 690 فولت 2.2 كيلوواط ~ 560 كيلوواط

  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
مكان المنشأ الصين
اسم العلامة التجارية COENG
إصدار الشهادات EC
رقم الموديل HV500
الحد الأدنى لكمية 1
تفاصيل التغليف كرتون ، حالة الخشب الرقائقي
وقت التسليم 10-30 يوم عمل
شروط الدفع L/C، T/T، ويسترن يونيون
القدرة على العرض 20000SETS / سنة

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
درجة الحماية IP20 طريقة التبريد تبريد الهواء القسري
الكفاءة 5.5 كيلو وات ~ 22 كيلو وات: ≥93%؛ أعلى من 30 كيلو وات: ≥95% مساهمة الجهد 200 فولت (-15%) ~240 فولت (+10%) ثلاثي الطور، 380 فولت (-15%) ~480 فولت (+10%) ثلاثي الطور، 500 فولت
تردد الإدخال 50 هرتز/60 هرتز ±5% الجهد الخارجي 0 فولت ~ جهد الدخل
تردد الإخراج 0 هرتز ~ 500 هرتز
إبراز

عاكس 690 فولت ذو محرك واحد,عاكس 220 فولت ذات محرك واحد,عاكس محرك واحد 380 فولت

,

220V Single-Drive Inverter

,

380V Single-Drive Inverter
اترك رسالة
منتوج وصف

أداءالخصائص

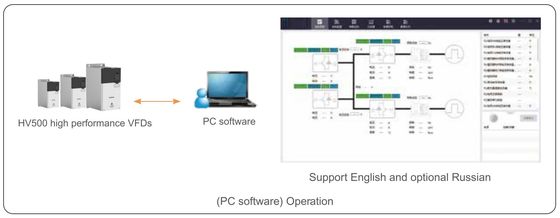

برنامج التحليل السريع الخلفي



قوية وسهلة الاستخدام ، مع وظائف مثل ضبط المعلمات ، المذبذب في الوقت الفعلي ، تسجيل الأخطاء ، تسجيل الأحداث ، الخ.



أداء ممتاز



تعليق عند سرعة الصفر
استجابة الدوران 1-3ms؛
انخفاض السرعة الديناميكية المنخفضة جداً ومعادل انخفاض السرعة الديناميكية.
صلابة ممتازة
تحديد دقيق لنموذج المحرك خارج الخط / على الإنترنت.



الاحتياجات المختلفة قد تم تلبيتها



لوحة LCD قياسية لتحسين تجربة المستخدم
وظيفة التحكم بين السادة والعبيد.
بطاقة اتصالات قابلة للتوسع، بطاقة قرص تشفير، بطاقة اكتشاف الجهد.



سهولة استخدام



يتم دعم طاقة الدخول الخارجية 24 فولت DC؛
ويمكن استخدام وحدة مكابح مدمجة لتوفير التحكم في التثبيت.
تصميم نمط الكتاب لدعم التثبيت السلس جنبا إلى جنب.



التطبيق العالمي



العديد من الشهادات القياسية الدولية تم تمريرها، بما يتماشى مع توجيهات RoHS؛
يتم دعم التحكم في V/F و OLVC و CLVC
العديد من بروتوكولات الاتصال مدعومة
محركات متزامنة غير متزامنة ومغناطيس دائمة مدعومة.



المدى الطويل



مستوى الاهتزاز الميكانيكي 3M3؛
تصميم قنوات الهواء المستقلة.
طلاء مطابق للرش الآلي.
نموذج ديناميكي مدمج لدرجة حرارة التقاطع لتسهيل تطبيق سلامة المنتج.



النموذج HV500 الهندسة منخفضة الجهد عاكس محرك واحد
إدخال/خروج
القوة		 مدخل Uin 200 فولت (-15%) ~ 240 فولت (+10%) 3 فاز ، 380 فولت (-15%) ~ 480 فولت (+10%) 3 فاز ،
500 فولت (-15%) ~ 690 فولت (+ 10%) 3 فاز
تردد الإدخال 50 هرتز/60 هرتز±5٪
درجة عدم التوازن ≤ 3%
الخروج Uout 0V ~ مدخل Uin
تردد الإخراج 0 هرتز ~ 500 هرتز

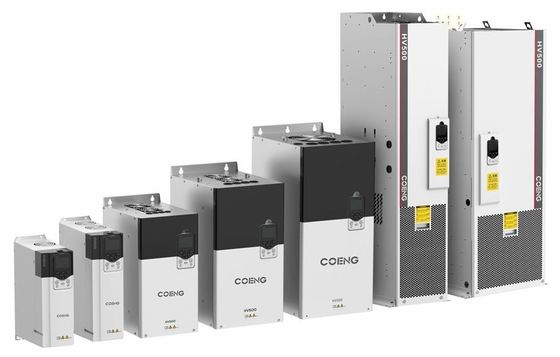

نطاق الطاقة 2.2kW~560kW
التحكم
الأداء		 نوع المحرك غير متزامن / متزامن
طريقة التحكم V/F، OLVC (تحكم في متجهات حلقة مفتوحة) ، CLVC (تحكم في متجهات حلقة مغلقة)
نطاق تنظيم السرعة 1:10 V/F، 1:100 OLVC، 1:1000 CLVC
بدء الدوران VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz)
دقة الدوران ≤ 5%، مراقبة المتجهات
نبضات عزم الدوران ≤ 5%، مراقبة المتجهات
دقة تنظيم السرعة OLVC 0.2٪، CLVC 0.01٪
استجابة عزم الدوران < 5ms، التحكم في المتجه
خفض السرعة الديناميكي OLVC <0.5%*s، CLVC <0.3%*s
وقت التسارع والتباطؤ 0.0s~3200.0s، 0.0min~3200.0min
رفع عزم الدوران 00.0% إلى 30.0%
الحمل الزائد تطبيق الحمل الثقيل 150% 1min/5min، تطبيق الحمل الخفيف 110% 1min/5min
منحنى V/F طرق متعددة: منحنى V / F الخطي ، 5 أنواع من وضع منحنى خفض عزم الدوران (2.0 قوة ، 1.8 قوة ، 1.6 قوة ، 1.4 قوة ، 1.2 قوة) ، منحنى VF المحدد من قبل المستخدم
دقة تردد الإدخال الرقمي: 0.01 هرتز، التناظرية: 0.01 هرتز
التحكم
الأداء		 منحنى التسارع والتباطؤ مستقيم، منحنى S
تشغيل عدة خطوات السرعة 16-السرعة خطوات العمل من خلال محطات التحكم
تعديل التوتر التلقائي (AVR) الحفاظ على الجهد الخارجي ثابت تلقائيًا عندما يتغير جهد الشبكة ضمن نطاق معين
الطول الثابت التحكم في الطول المثبت والمثبت
PID المدمج يمكن بسهولة بناء نظام تحكم حلقة مغلقة
وظيفة التحسين كتلة وظيفة حرة
إدخال/خروج حدد التردد المفاتيح، صعود / هبوط المحطات، عدة سرعات خطوات التشغيل، محطات نبض، كوم
القوة
محطات الدخول التناظرية AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA
محطات الدخول الرقمية DI1-DI6، 6 محطات دخول رقمية قابلة للبرمجة، عزل أوبتوكوبلر، متوافقة مع مدخلات الصرف / المصدر
محطات الدخول والإخراج الرقمية DIO1: مخرج نبض سريع، مدخل/مخرج طبيعي؛ DIO2: مدخل نبض سريع، مدخل/مخرج طبيعي
محطات الخروج المماثلة 2 سلسلة 0V~10V/0 (4) mA~20mA
مخرج رله 2سلسلة نوع الاتصال النموذجC
الكشف عن درجة حرارة المحرك دعم PT100/PT1000/KTY84
واجهة STO وظيفة إيقاف الدوران الآمن SIL3/PLe
كوم البروتوكول Modbus RTU (المعيار) ، Profibus،CANopen،profinet،Devicenet،ControlNet
بروفينيت، ديفيسنت، كونترول نت
t
البيئة الارتفاع بدون عمليات خفض السرعة داخل ارتفاع 2000 متر ؛ 2000m ~ 4000m ، كل رفع 100 متر ، تخفيض السرعة بنسبة 1٪ (التيار)
درجة حرارة العملية -25 درجة مئوية ~ +40 درجة مئوية (40 درجة مئوية ~ 55 درجة مئوية)
الرطوبة 15%~95%, بدون تكثيف
اهتزاز 3M3، IEC60721-3-3
درجة حرارة التخزين -40°C~+70°C
مكان العملية في الأماكن المغلقة، بدون أشعة الشمس المباشرة، بدون غازات قابلة للاشتعال والآكل والسوائل والجسيمات الموصلة
ملحقات بطاقة التشفير، بطاقة توسيع الاتصالات، بطاقة اكتشاف الجهد
وظيفة الحماية انقطاع قصير، زيادة في التيار، زيادة في الحمل، زيادة في الجهد، تحت الجهد، فقدان المرحلة، زيادة في درجة الحرارة، خطأ خارجي، الخ
الكفاءة 5.5kW ~ 22kW: ≥93% ؛ فوق 30kW: ≥95%
طريقة التثبيت الحجرة
درجة الحماية IP20
التبريد تبريد الهواء القسري




HV500 الهندسة ذات الجهد المنخفض عاكس محرك واحد 220 فولت 380 فولت 690 فولت 2.2 كيلوواط ~ 560 كيلوواط 0

HV500 الهندسة ذات الجهد المنخفض عاكس محرك واحد 220 فولت 380 فولت 690 فولت 2.2 كيلوواط ~ 560 كيلوواط 1HV500 الهندسة ذات الجهد المنخفض عاكس محرك واحد 220 فولت 380 فولت 690 فولت 2.2 كيلوواط ~ 560 كيلوواط 2

هنا مقدمة لوظائف محركات التردد المتغير (VFDs):

وظائف محركات الترددات المتغيرة (VFDs)

  1. تحكم السرعة

    • تسيطر أجهزة VFD على سرعة المحركات الكهربائية عن طريق ضبط تردد وجهد الطاقة المقدمة ، مما يسمح بتعديل السرعة بدقة.

  2. تحكم عزم الدوران

    • يمكنهم إدارة عزم الدوران الصادر من المحركات، مما يتيح التطبيقات التي تتطلب عزم الدوران ثابت في ظل ظروف حمل مختلفة.

  3. توفير الطاقة

    • من خلال تحسين سرعة المحرك بناءً على متطلبات الحمل ، تقلل VFDs بشكل كبير من استهلاك الطاقة ، خاصة في التطبيقات ذات الأحمال المتغيرة.

  4. بداية ناعمة

    • يوفر VFD ميزة البدء الناعم ، مما يسمح للمحركات بالارتفاع تدريجياً إلى السرعة الكاملة. مما يقلل من الإجهاد الميكانيكي ويمدد عمر المعدات.

  5. المرونة التشغيلية

    • تسمح أجهزة VFD بتعديل سهل لسرعة المحرك واتجاهها ، مما يعزز المرونة التشغيلية في تطبيقات مختلفة ، مثل الناقلات والمضخات.

  6. تحسين مراقبة العمليات

    • مع التحكم الدقيق في السرعة ، تعزز VFDs التحكم في العملية ، مما يؤدي إلى تحسين جودة المنتج والاتساق في عمليات التصنيع.

  7. انخفاض التآكل

    • من خلال تقليل البدء والتوقف المفاجئ ، تقلل VFDs من التآكل الميكانيكي للمكونات ، مما يطيل عمر المحرك والمعدات المرتبطة به.

  8. المراقبة والتحكم عن بعد

    • تتميز العديد من أجهزة VFD الحديثة بتكنولوجيا ذكية تمكن من المراقبة والتحكم عن بعد ، مما يسمح بإدارة عمليات المحرك بكفاءة.

  9. خصائص الحماية

    • غالبًا ما تتضمن أجهزة VFD حماية مدمجة ضد الإفراط في الحمل والتيارات الزائدة والإفراط في الحرارة ، مما يضمن التشغيل الآمن للمحركات.

  10. التخفيف الهارموني

    • تم تصميم بعض أجهزة VFD لتقليل الهارمونيات التي يتم إنشاؤها أثناء التشغيل ، وتحسين جودة الطاقة العامة وتقليل التداخل مع المعدات الأخرى.

الاستنتاج

تلعب محركات الترددات المتغيرة دورًا حاسمًا في التطبيقات الصناعية الحديثة ، حيث توفر التحكم الفعال في عمليات المحرك مع تعزيز توفير الطاقة وطول عمر المعدات.تنوعها يجعلها ضرورية لمختلف القطاعات، بما في ذلك التصنيع، HVAC، وأنظمة الطاقة المتجددة.
