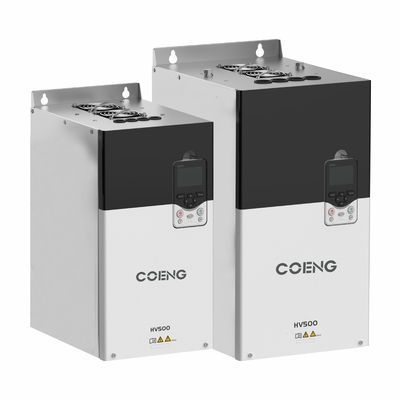

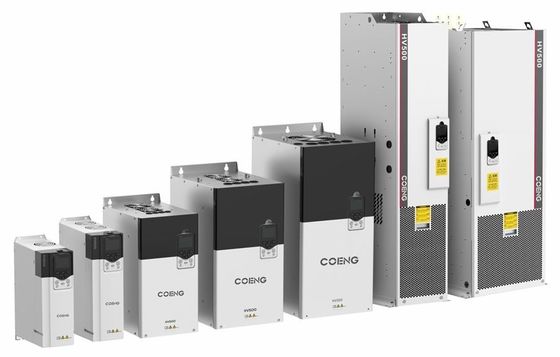

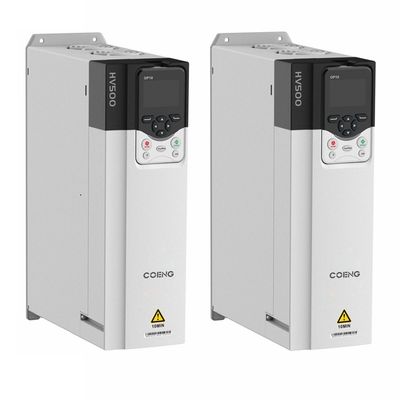

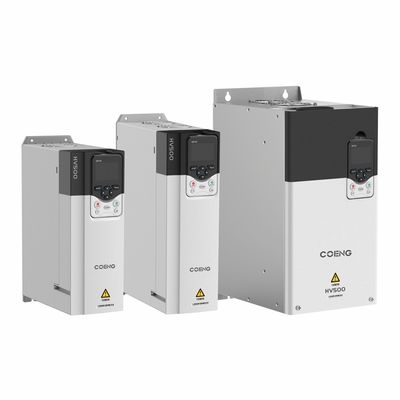

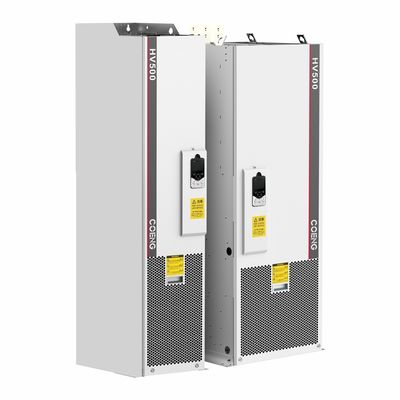

220 فولت 380 فولت 690 فولت VFD عاكس تردد 2.2 كيلوواط 560 كيلوواط لوحة LCD قياسية لتحسين تجربة المستخدم

  • 220V 380V 690V VFD Frequency Inverter 2.2KW 560KW Standard LCD Panel To Improve User Experience
  • 220V 380V 690V VFD Frequency Inverter 2.2KW 560KW Standard LCD Panel To Improve User Experience
  • 220V 380V 690V VFD Frequency Inverter 2.2KW 560KW Standard LCD Panel To Improve User Experience
  • 220V 380V 690V VFD Frequency Inverter 2.2KW 560KW Standard LCD Panel To Improve User Experience
  • 220V 380V 690V VFD Frequency Inverter 2.2KW 560KW Standard LCD Panel To Improve User Experience
مكان المنشأ الصين
اسم العلامة التجارية COENG
إصدار الشهادات CE, IEC
رقم الموديل اتش في 500-12
الحد الأدنى لكمية 1
تفاصيل التغليف غلاف خشبي
وقت التسليم 10-30 يوم عمل
شروط الدفع L/C، T/T
القدرة على العرض 20000SETS / سنة

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
بدء عزم الدوران VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz) منحنى التسارع والتباطؤ مستقيم، منحنى على شكل حرف S
نوع المحرك محرك غير متزامن، محرك متزامن دقة عزم الدوران ≤5%، مكافحة النواقل
دقة تنظيم السرعة OLVC 0.2%، CLVC 0.01% تخفيض السرعة الديناميكية OLVC <0.5%*s، CLVC <0.3%*s
طريقة التحكم V/F، OLVC (التحكم في المتجهات ذات الحلقة المفتوحة)، CLVC (التحكم في المتجهات ذات الحلقة المغلقة) رفع عزم الدوران 0.0٪ ~ 30.0٪
إبراز

عاكس تردد 220V - 690V VFD,2.2KW Vfd تردد العاكس,عاكس تردد 560 كيلوواط VFD

,

2.2KW VFD Frequency Inverter

,

560KW VFD Frequency Inverter
اترك رسالة
منتوج وصف

خصائص الأداء



برنامج التحليل السريع الخلفي

قوية وسهلة الاستخدام ، مع وظائف مثل تعيين المعلمات ، أوسيلوسكوب في الوقت الحقيقي ، تسجيل الأخطاء ، تسجيل الأحداث ، الخ



أداء ممتاز

تعليق عند سرعة الصفر
استجابة الدوران 1-3ms؛
انخفاض السرعة الديناميكية المنخفضة جداً ومعادل انخفاض السرعة الديناميكية.
صلابة ممتازة
تحديد دقيق لنموذج المحرك خارج الخط / على الإنترنت.



الاحتياجات المختلفة قد تم تلبيتها

لوحة LCD قياسية لتحسين تجربة المستخدم
وظيفة التحكم بين السادة والعبيد.
بطاقة اتصالات قابلة للتوسع، بطاقة قرص تشفير، بطاقة اكتشاف الجهد.



سهولة استخدام

يتم دعم طاقة الدخول الخارجية 24 فولت DC؛
ويمكن استخدام وحدة مكابح مدمجة لتوفير التحكم في التثبيت.
تصميم نمط الكتاب لدعم التثبيت السلس جنبا إلى جنب.



التطبيق العالمي

العديد من الشهادات القياسية الدولية تم تمريرها، بما يتماشى مع توجيهات RoHS؛
يتم دعم التحكم في V/F و OLVC و CLVC
العديد من بروتوكولات الاتصال مدعومة
محركات متزامنة غير متزامنة ومغناطيس دائمة مدعومة.



المدى الطويل

مستوى الاهتزاز الميكانيكي 3M3؛
تصميم قنوات الهواء المستقلة.
طلاء مطابق للرش الآلي.
نموذج ديناميكي مدمج لدرجة حرارة التقاطع لتسهيل تطبيق سلامة المنتج.



220 فولت 380 فولت 690 فولت VFD عاكس تردد 2.2 كيلوواط 560 كيلوواط لوحة LCD قياسية لتحسين تجربة المستخدم 0220 فولت 380 فولت 690 فولت VFD عاكس تردد 2.2 كيلوواط 560 كيلوواط لوحة LCD قياسية لتحسين تجربة المستخدم 1220 فولت 380 فولت 690 فولت VFD عاكس تردد 2.2 كيلوواط 560 كيلوواط لوحة LCD قياسية لتحسين تجربة المستخدم 2



المعايير الرئيسية



النموذج HV500 الهندسة منخفضة الجهد عاكس محرك واحد
إدخال/خروج
القوة		 مدخل Uin 200 فولت (-15%) ~ 240 فولت (+10%) 3 فاز ، 380 فولت (-15%) ~ 480 فولت (+10%) 3 فاز ،
500 فولت (-15%) ~ 690 فولت (+ 10%) 3 فاز
تردد الإدخال 50 هرتز/60 هرتز±5٪
درجة عدم التوازن ≤ 3%
الخروج Uout 0V ~ مدخل Uin
تردد الإخراج 0 هرتز ~ 500 هرتز
نطاق الطاقة 2.2kW~560kW
التحكم
الأداء		 نوع المحرك غير متزامن / متزامن
طريقة التحكم V/F، OLVC (تحكم في متجهات حلقة مفتوحة) ، CLVC (تحكم في متجهات حلقة مغلقة)
نطاق تنظيم السرعة 1:10 V/F، 1:100 OLVC، 1:1000 CLVC
بدء الدوران VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz)
دقة الدوران ≤ 5%، مراقبة المتجهات
نبضات عزم الدوران ≤ 5%، مراقبة المتجهات
دقة تنظيم السرعة OLVC 0.2٪، CLVC 0.01٪
استجابة عزم الدوران < 5ms، التحكم في المتجه
خفض السرعة الديناميكي OLVC <0.5%*s، CLVC <0.3%*s
وقت التسارع والتباطؤ 0.0s~3200.0s، 0.0min~3200.0min
رفع عزم الدوران 0.0٪ إلى 30.0٪
الحمل الزائد تطبيق الحمل الثقيل 150% 1min/5min، تطبيق الحمل الخفيف 110% 1min/5min
منحنى V/F طرق متعددة: منحنى V / F الخطي ، 5 أنواع من وضع منحنى خفض عزم الدوران (2.0 قوة ، 1.8 قوة ، 1.6 قوة ، 1.4 قوة ، 1.2 قوة) ، منحنى VF المحدد من قبل المستخدم
دقة تردد الإدخال الرقمي: 0.01 هرتز، التناظرية: 0.01 هرتز
التحكم
الأداء		 منحنى التسارع والتباطؤ مستقيم، منحنى S
تشغيل عدة خطوات السرعة 16-السرعة خطوات العمل من خلال محطات التحكم
تعديل التوتر التلقائي (AVR) الحفاظ على الجهد الخارجي ثابت تلقائيًا عندما يتغير جهد الشبكة ضمن نطاق معين
الطول الثابت التحكم في الطول المثبت والمثبت
PID المدمج يمكن بسهولة بناء نظام تحكم حلقة مغلقة
وظيفة التحسين كتلة وظيفة حرة
إدخال/خروج حدد التردد المفاتيح، صعود / هبوط المحطات، عدة سرعات خطوات التشغيل، محطات نبض، كوم
القوة
محطات الدخول التناظرية AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA
محطات الدخول الرقمية DI1-DI6، 6 محطات دخول رقمية قابلة للبرمجة، عزل أوبتوكوبلر، متوافقة مع مدخلات الصرف / المصدر
محطات الدخول والإخراج الرقمية DIO1: مخرج نبض سريع، مدخل/مخرج طبيعي؛ DIO2: مدخل نبض سريع، مدخل/مخرج طبيعي
محطات الخروج المماثلة 2 سلسلة 0V~10V/0 (4) mA~20mA
مخرج رله 2سلسلة نوع الاتصال النموذجC
الكشف عن درجة حرارة المحرك دعم PT100/PT1000/KTY84
واجهة STO وظيفة إيقاف الدوران الآمن SIL3/PLe
كوم البروتوكول Modbus RTU (المعيار) ، Profibus،CANopen،profinet،Devicenet،ControlNet
بروفينيت، ديفيسنت، كونترول نت
t
البيئة الارتفاع بدون عمليات خفض السرعة داخل ارتفاع 2000 متر ؛ 2000m ~ 4000m ، كل رفع 100 متر ، تخفيض السرعة بنسبة 1٪ (التيار)
درجة حرارة العملية -25 درجة مئوية ~ +40 درجة مئوية (40 درجة مئوية ~ 55 درجة مئوية)
الرطوبة 15%~95%, بدون تكثيف
اهتزاز 3M3، IEC60721-3-3
درجة حرارة التخزين -40°C~+70°C
مكان العملية في الأماكن المغلقة، بدون أشعة الشمس المباشرة، بدون غازات قابلة للاشتعال والآكل والسوائل والجسيمات الموصلة
ملحقات بطاقة التشفير، بطاقة توسيع الاتصالات، بطاقة اكتشاف الجهد
وظيفة الحماية انقطاع قصير، زيادة في التيار، زيادة في الحمل، زيادة في الجهد، تحت الجهد، فقدان المرحلة، زيادة في درجة الحرارة، خطأ خارجي، الخ
الكفاءة 5.5kW ~ 22kW: ≥93% ؛ فوق 30kW: ≥95%
طريقة التثبيت الحجرة
درجة الحماية IP20
التبريد تبريد الهواء القسري
