IP20 VFD للبيئات القاسية -25 °C إلى 55 °C التشغيل والتكيف مع ارتفاعات عالية الرطوبة 15٪ -95٪
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE |
| رقم الموديل | اتش في 610 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المدخل | 380 فولت (-15%) ~ 480 فولت (+10%) ثلاث مراحل | تردد الإخراج | 0～600 هرتز |
|---|---|---|---|
| واجهة الاتصالات | Modbus RTU (تكوين قياسي)؛Profibus-DP،Profinet IO،CANopen،Modbus TCP/IP،Ethercat،EtherNet/IP (اختياري | رطوبة | 15%~95%، بدون تكاثف |
| درجة حرارة التشغيل | -25°C~+40°C (التشغيل مع تخفيض درجة الحرارة عند 40°C~55°C) | تصنيف الملكية الفكرية | IP20 |
| طريقة التبريد | تبريد الهواء القسري | ||
| إبراز | البيئات القاسية VFD,IP20 VFD,VFD قابلية التكيف مع ارتفاعات عالية,IP20 VFD,High Altitude Adaptability VFD |
||
منتوج وصف
HV610 CRAN
وصف المنتج
محول تردد سلسلة HV610 هو محول تردد خاص تم تطويره لصناعة الرفع. من أجل تلبية احتياجات التطبيقات للعملاء في صناعة الرفع بشكل أفضل ، تعتمد منتجاتنا على منظور رفع التطبيقات ودمج التحكم المضاد للسيارة والحماية المضادة للوسيخ. ، يتم دمج حماية الخطاف المنزلق ، والتحكم في الفرامل ، وحد التباطؤ ، والحمل والسرعة ، والمعلمات الكلية وغيرها من الوظائف الخاصة في واحدة ، مما يضمن بالكامل تشغيل موثوق وآمن ومستقر لمعدات الرفع.
يمكن استخدام محولات تردد سلسلة HV610 على نطاق واسع في الرافعات ، الرافعات الصلب ، الرافعات الفولاذية ، الرافعات الكهربائية ، آلات الاستيلاء ، الرافعات العامة ، الرافعات ، الرافعات الجسرية ، الرافعات البرجية ، آلات التعدين ، منصات حفر النفط وأنواع رفع أخرى من الحملات.
ميزات المنتج
خصائص التخصص
مكافحة السيطرة على الطريق
· تحكم في زاوية التأرجح للموزعة عن طريق التحكم في سرعة الجري ، وبالتالي قمع أرجوحة الموزعة وتحقيق التحكم السلس والتشغيل الفعال.
التحميل والسرعة
· اضبط سرعة تشغيل المعدات في الوقت الفعلي وفقًا لتغييرات الحمل الحالية ، مع مراعاة الكفاءة والسلامة ، بحيث يمكن للمعدات العمل في أفضل حالة عمل
حماية خطاف الشريحة
· يتم الكشف عن الخطاف المنزلق أثناء عملية الفرامل ، ويتم حماية الخطاف المنزلق عن طريق التحكم في إخراج المحرك إلى التحوم لمنع الحوادث.
الحد من التباطؤ
· يتم تحقيق تحديد المواقع البسيطة من خلال تعاون حد التباط
حماية الحبل المضاد للوزن
عند الصعود ، يتم تشغيله بسرعة ثابتة ويكتشف ما إذا كان الكائن الثقيل مذكورًا. يكتشف ما إذا كان الكائن الثقيل مذكورًا ثم يتسارع ببطء إلى الارتفاع بشكل مطرد.
تشغيل رافعة التشغيل صفر الكشف عن الإرجاع
· عند التشغيل ، يمكن الحكم على معلومات حالة ذراع التشغيل لاختيار ما إذا كان سيتم قبول أمر التشغيل لتجنب الخطر الناجم عن العملية الفورية الأولية بعد التشغيل.
المعلمات الكلية
· يمكن تحديد آلية الرفع المقابلة وفقًا لقيمة إعداد ماكرو المعلمة الرفع ، مثل 0: آلية الرفع ، 1: آلية الترجمة
السيطرة على الفرامل
· عندما يبدأ العاكس ويتوقف ، يتم التحكم في الفرامل عن طريق اكتشاف التردد والتيار لتجنب التدحرج ، وبالتالي تحسين أداء النظام والسلامة والاستقرار.

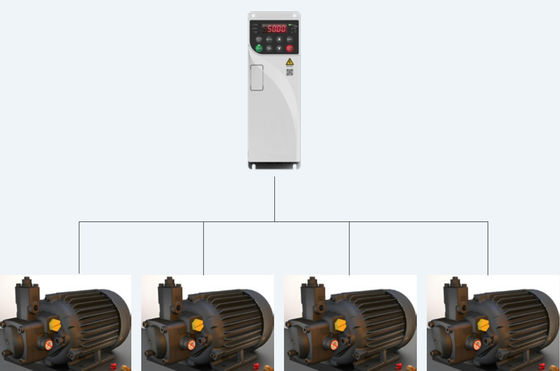

تبديل المحرك المتعدد
· يدعم داخليًا 4 مجموعات من المعلمات المحرك ، ويمكنه قيادة 4 محركات مختلفة من خلال تبديل الأوامر
موثوقية عالية

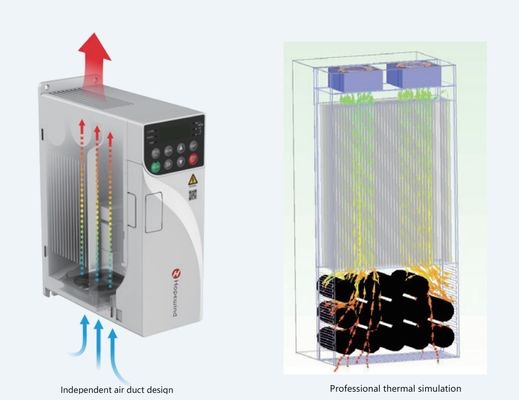

تصميم قناة جوية مستقلة مبتكرة
· يحتوي الماكينة بأكملها على تصميم قناة هواء مستقل ، ويتم عزل المكونات الحساسة عن القناة الجوية ، مما يحسن إلى حد كبير قدرة المنتج على البيئة.
· منع الغبار والشوائب بشكل فعال من الدخول إلى داخل العاكس وتجنب الفشل الناجم عن الدوائر القصيرة الكهربائية ، وتلف المكون ، إلخ.
مفاهيم التصميم الحراري وتحليل المحاكاة الحرارية المهنية
· اعتماد برنامج منصة محاكاة حرارية فعالة ودقيقة لضمان الموثوقية الحرارية للجهاز بأكمله
· تقنيات وأجهزة الاختبار الحراري المتقدم والأجهزة اختبار النتائج النظرية للتصميم الحراري بشكل فعال
اختبار ارتفاع درجة حرارة الجهاز الصارم
· إجراءات اختبار التحقق الكاملة للحمل الكامل والتحميل الزائد ، وكذلك معايير قبول ارتفاع درجة الحرارة الصارمة للمكونات الرئيسية ، لتلبية التشغيل الموثوق بها على المدى الطويل في ظل ظروف الحمل القصوى
· تخضع جميع المنتجات لشيخوخة الحمل عالية درجة الحرارة قبل مغادرة المصنع ، مما يمنع الفشل المبعثر بشكل فعال لأجهزة الاعتراض وضمان جودة المنتج قبل مغادرة المصنع.
عملية الرش التلقائية للاضطراب
· باستخدام عملية الرش التلقائية لضافعة مطابقة ، يمكن تصميم استراتيجيات الرش المختلفة وفقًا لمجال الدوائر المختلفة ، مما يضمن توحيد رش لوحة الدائرة واتساق دفعات المنتج بشكل فعال
عالية القدرة على التكيف
تصميم نطاق الجهد العريض
· الجهد المصنف: ثلاث مراحل 380V ～ 480V
· تردد طاقة الإدخال: (50 هرتز/60 هرتز) ± 5 ٪
نطاق تقلب الجهد المسموح به: -15 ٪ VAC ～+10 ٪
القليل من التدخل الخارجي
· يمكن لمرشح C3 المدمج قمع التوافقيات عالية التردد بفعالية الناتجة عن العاكس أثناء التشغيل ، وتلبية متطلباتالاتحاد الأوروبي EN61800-3 معيار
· يمكن للتصميم الرائد لـ EMC البسيط والودي أن يقلل بشكل فعال من تيار التسرب الأرضي
التصميم الهيكلي
· تصميم نوع الكتاب ، مما يقلل من مستوى الصوت بنحو 40 ٪ مقارنة بالنماذج التقليدية
يمكن أن يدرك التثبيت جنبًا إلى جنب للجهاز بأكمله
أداء ممتاز
تقنية محرك السيارات الشاملة
· دعم التحكم في محرك الأقراص للمحركات غير المتزامنة ثلاثية الطور والمحركات المتزامنة المغناطيس الدائمة
· دعم V/F التحكم ، متجه الحلقة المفتوحة ، التحكم في متجه الحلقة المغلقة
· دعم السرعة والتحكم في وضع عزم الدوران
· الدعم وظيفة تتبع السرعة ، تأثير أصغر تأثير
وظيفة التعلم الذاتي الدقيق للمحرك
يمكن أن يؤدي بدقة التعلم الذاتي للمعلمة المحرك ، وتسهيل التشغيل وتصحيح الأخطاء ، وتحسين دقة التحكم وسرعة الاستجابة.
· وظائف التعلم الذاتي الشامل والغني ، بما في ذلك مجموعة متنوعة من وظائف التعلم الذاتي للمحرك (ديناميكية ، ثابتة ، ثابتة + ديناميكية)
التعلم الديناميكي: يجب فصل التعلم الذاتي ، ومناسبة للمناسبات ذات متطلبات دقة التحكم العالية.
التعلم الذاتي الثابت: إنه مناسب للحالات التي لا يمكن فيها فصل المحرك عن الحمل لتجنب التعلم الديناميكي بعد تثبيت الجهاز.
أوضاع شاملة للتحكم في المحرك
وضع التحكم V/F
· فتح وضع ناقل الحلقة (OLVC)
· وضع التحكم في ناقلات الحلقة المغلقة (CLVC)
عزم دوران كبير
· فتحة الحلقة المفتوحة (OLVC): 0.5 هرتز/150 ٪
· متجه الحلقة المغلقة (CLVC): 0Hz/200 ٪
سعة الحمل الزائد العالي
سعة التحميل الزائد: 150 ٪ تيار صدر لمدة 60s ، 180 ٪ تيار ل 10.
تصميم مناسب
تشغيل لوحة المفاتيح
· يتم شحن الآلات القياسية التي تبلغ 110 كيلو واط وأدليها مع لوحة مفاتيح LED مدمجة ولا تدعم الأسلاك الخارجية. يتم شحن الآلات القياسية من 132 كيلو واط وما فوق مع لوحة مفاتيح LED مدمجة تدعم الأسلاك الخارجية.
· 110 كيلو واط وتحت إدخال لوحة المفاتيح يمكن تجهيزها بلوحة مفاتيح LED مستقلة
· تحتوي لوحة مفاتيح التشغيل على وظائف مثل معلمات تصحيح الأخطاء ، ومراقبة حالة التشغيل ، والتحكم في البدء وإيقاف ، ومعلمات النسخ.
وظائف ممتدة مختلفة
· تدعم بطاقة اتصال التوسع الاختيارية Profibus-DP ، Profinet IO ، Canopen ، Modbus TCP/IP ، Ethercat ، Ethernet/IP وغيرها من اتصالات الحافلات (فتحة بطاقة توسيع Slot1)
· دعم اختياري لمجموعة متنوعة من بطاقات واجهة لوحة الرمز (فتحة بطاقة توسيع SLOT2)
· دعم اختياري لبطاقة توسيع طرفية I/O (فتحة بطاقة توسيع Slot1 ، راجع وصف محطة "الملحقات الاختيارية" للحصول على التفاصيل)
ملاحظة: إن بطاقة توسيع محطة الإدخال/الإخراج الاختيارية وبطاقة توسيع الاتصال في نفس فتحة بطاقة التوسع ، ولا يمكن تثبيتها واستخدامها في نفس الوقت.
دعم وظائف التطبيق المختلفة
· عندما يبدأ محول التردد ويتوقف ، يمكن التحكم في الفرامل المحرك المحرك
وظيفة التحكم متعددة السرعات ، وتحقيق تشغيل 16 سرعات من خلال محطات التحكم
· وظيفة الصفر المؤازرة ، يمكن للمحرك تحقيق قفل موضع السرعة الصفرية في وضع CLVC
· يمكن أن يحسن عمق PWM العشوائي الضوضاء القاسية للمحرك
· وضع التشغيل المتكرر للتشفير ، والذي يمكن أن يتحول تلقائيًا إلى تشغيل OLVC عندما يفشل المشفر
خلفية برامج تصحيح الأخطاء السريعة
· المراقبة وتحرير المعلمات والوظائف الأخرى تجعل التصحيح والصيانة أكثر ملاءمة
· يدعم تسجيل الأحداث وتسجيل الأخطاء ، مما يجعل الأخطاء غير مرئية
وظيفة الفرامل الموثوقة
· مع وظيفة الفرامل DC
· أصبحت جميع السلسلة قياسية مع وحدة الكبح المدمجة
· يمكن أن تحقق زيادة مقاوم الكبح تأثير فرامل أفضل ، مع توفير مساحة التثبيت الكهربائية للمستخدم والتكاليف الكهربائية.
المواصفات الفنية
| غرض | وصف المواصفات والبيانات الفنية | |
| إدخال/إخراج الطاقة | جهد المدخلات | 380V (-15 ٪) إلى 480 فولت (+10 ٪) ثلاث مراحل |
| تردد المدخلات | 50 هرتز/60 هرتز ± 5 ٪ | |
| خلل الجهد الإدخال | ≤3 ٪ | |
| جهد الخرج | 0V ~ الجهد الإدخال | |
| تردد الإخراج | 0 ～ 600Hz | |
| أداء التحكم الرئيسي | نوع المحرك | محرك غير متزامن ، محرك متزامن |
| وضع التحكم | V/F ، OLVC (التحكم في متجه الحلقة المفتوحة) ، CLVC (التحكم في متجه الحلقة المغلقة) | |
| نطاق السرعة | 1:10 V/F ； 1: 100 OLVC ； 1: 1000 CLVC | |
| بدء عزم الدوران | OLVC: 150 ٪ (0.5 هرتز) ； CLVC: 200 ٪ (0Hz) | |
| دقة عزم الدوران | ≤ ± 5 ٪ ، تحت وضع التحكم في المتجه | |
| تموج عزم الدوران | ≤ ± 5 ٪ ، تحت وضع التحكم في المتجه | |
| دقة السرعة المستقرة | OLVC: 0.2 ٪ ； CLVC: 0.01 ٪ | |
| استجابة عزم الدوران | ≤ 5 مللي ثانية ، تحت وضع التحكم في المتجه | |
| وقت التسارع والتباطير | 0.0s ～ 3200.0s ； 0.0min ～ 3200.0min | |
| تعزيز عزم الدوران | 0.0 ％～ 30.0 ％ | |
| سعة التحميل الزائد | 150 ٪ 1min/5min ، 180 ٪ 10s/5min | |
| منحنى VF | خطي ، متعدد النقاط | |
| دقة تردد الإدخال | رقمي معطى 0.01 هرتز ، التناظرية المعطى 0.01 هرتز | |
| وظائف مخصصة | وظيفة مكافحة الهز | منع الحوادث الناجمة عن تقلبات كبيرة من الحمل أثناء التسارع أو التباطؤ. |
| حماية الحبل المضادة للاختلاف | وفقًا لاكتشاف ما إذا كان يتم ذكر الأشياء الثقيلة ، تتسارع ببطء وترتفع بشكل مطرد. | |
| حماية خطاف الشريحة | بعد حمل الفرامل ، يكتشف ما إذا كان الكائن الثقيل قد انزلق وأصدر إنذارًا ، ويحوم المحرك. | |
| السيطرة على الفرامل | من خلال الحكم على التردد ، الحالي ، وما إلى ذلك ، يتم التحكم في جهاز الفرامل لعقد الفرامل وإطلاقها لتجنب المواقف غير المتوقعة مثل تدحرج المركبات. | |
| تشغيل رافعة التشغيل صفر الكشف عن الإرجاع | تحديد ما إذا كانت ذراع التشغيل محايدة | |
| القيادة العكسية التحكم | عندما يكون التحكم في الفرامل صالحًا ، فإنه يدعم إمساك الفرامل بالتوقف أثناء عملية التبديل إلى الأمام والعكس أو التشغيل مباشرة إلى التردد العكسي دون الضغط على الفرامل. | |
| تبديل التسارع والتباطاع | يدعم 3 نقاط تبديل التردد ، وتبديل التسارع ووقت التباطؤ | |
| الحد من التباطؤ | تنفيذ وظيفة تحديد المواقع البسيطة وتحسين وقت التباطؤ تلقائيًا | |
| قمع الجهد | يغير التردد تلقائيًا لتثبيت جهد الناقل ومنع الأعطال | |
| حماية الحمل الزائد | منع تلف المعدات بسبب الحمل المفرط | |
| حماية عملية منخفضة السرعة | يستخدم بشكل أساسي في الآلات غير المناسبة للتشغيل منخفض السرعة على المدى الطويل | |
| التحميل والسرعة | ضبط سرعة التشغيل تلقائيًا وفقًا لتغييرات التحميل لتحسين كفاءة العمل | |
| المعلمات الكلية | وفقًا لسيناريو التطبيق في الموقع ، تختار آليات الرفع المختلفة وحدات الماكرو المختلفة. | |
| المهارات الأساسية | منحنى التسارع والباطاع | خط مستقيم ، منحنى S. |
| PLC بسيطة ، سرعة متعددة الطرف | إدراك التشغيل 16 سرعات من خلال محطات التحكم | |
| السيطرة على الرقيق | يمكن أن يدرك وظيفة التحكم المتزامنة في الفتنة من 2 أو أكثر | |
| ضبط الجهد التلقائي | عندما يتغير جهد الشبكة ضمن نطاق معين ، يمكن الحفاظ على جهد الخرج تلقائيًا ثابتًا. | |
| تبديل المحرك المتعدد | أربع مجموعات من المعلمات المحرك يمكن أن تدرك تحكم التبديل لأربعة محركات | |
| الجهد الزائد والتحكم في كشك الفائض | الحد تلقائيًا التيار والجهد أثناء التشغيل لمنع تعثر التيار الزائد المتكرر والجزر. | |
| انقطاع التيار الكهربائي وإعادة التشغيل | بعد تشغيل العاكس ثم يتم تشغيله مرة أخرى ، سيتم تشغيله تلقائيًا بعد الوصول إلى الوقت المحدد. | |
| حد تيار سريع | تجنب الأخطاء الزائدة المتكررة في محول التردد | |
| مدخلات الطاقة والإخراج | طريقة إعداد التردد | لوحة التشغيل التي تُعطى ، لأعلى/لأسفل الطرفية ، سرعة متعددة الخطوات معطى ، نبض طرفي معطى ، الاتصال |
| محطة الإدخال التناظرية | AI1 ، AI2: 0V ～ 10V/ 0 (4) MA ～ 20MA | |
| محطة الإدخال الرقمية | Di1-Di5 ، 5 محطات إدخال رقمية قابلة للبرمجة ، عزل Optocoupler ، متوافق مع إدخال الحوض/المصدر يدعم DI5 مدخلات النبض عالية السرعة ، مع الحد الأقصى لتكرار الإدخال 100 كيلو هرتز |
|
| محطة الإخراج الرقمية | إخراج جامع مفتوح ؛ نطاق جهد الإخراج: 0V ~ 24V ؛ سعة الحمل الحالية: 50mA يدعم DO1 إخراج النبض عالي السرعة ، الحد الأقصى لتردد الإخراج: 100 كيلو هرتز |
|
| محطة الإخراج التناظرية | 1 قناة 0V ～ 10V/0 (4) Ma ～ 20ma | |
| إخراج التتابع | نوع التلامس 1 formc مفتوح عادة + مغلق عادة | |
| تواصل | بروتوكول | Modbus RTU (التكوين القياسي) ； Profibus-DP ، Profinet IO ، Canopen ، Modbus TCP/IP ، Ethercat ، Ethernet/IP (اختياري) |
| بيئة | ارتفاع | ليست هناك حاجة للتغلب على ارتفاع 1000 متر ؛ بين ارتفاع 1000 متر و 3000 متر ، يجب أن يتم استخلاص التيار بنسبة 1 ٪ لكل 100 متر من الارتفاع. |
| درجة الحرارة المحيطة | -25 ℃～+40 ℃ (يسمح بالتقاط بين 40 ℃ و 55 ℃) | |
| رطوبة | 15 ٪ ～ 95 ٪ ، لا تكثيف | |
| اهتزاز | 0.75 ～ 110kw هو 3M3 معيار ، 2HZ≤F ＜ 9Hz ، الإزاحة 1.5 مم ، 9HZ≤F ＜ 200 هرتز ، تسارع 5 م/S2 132kw ～ 400kw هو 3m5 قياسي ، 2HZ≤F <9Hz ، الإزاحة 3MM ، 9HZ≤F <200Hz ، تسارع 10 م/S2 |
|
| درجة حرارة التخزين | -40 درجة مئوية ～+70 درجة مئوية | |
| مكان الاستخدام | في الداخل ، لا ضوء الشمس المباشر ، لا غازات قابلة للاشتعال ، تآكل ، سوائل وجزيئات موصلة ، إلخ. | |
| الملحقات الاختيارية | بطاقة قرص الرمز ، بطاقة توسيع الاتصال ، بطاقة توسيع محطة الإدخال/الإخراج | |
| وظيفة الحماية | دائرة قصيرة ، أو التيار الزائد ، والحمل الزائد ، والجهد الزائد ، والجهد السفلي ، وفقدان الطور ، والارتفاع درجة الحرارة ، والخطأ الخارجي ، وما إلى ذلك. | |
| طريقة التثبيت | التثبيت وتركيب الخزانة | |
| مستوى الحماية | IP20 | |
| طريقة التبريد | تبريد الهواء | |
