تصميم وحدات VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 السلسلة

  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
  • Modular Design VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 Series
مكان المنشأ الصين
اسم العلامة التجارية COENG
إصدار الشهادات CE, IEC
رقم الموديل HD8000-AA30
الحد الأدنى لكمية 1
تفاصيل التغليف غلاف خشبي
وقت التسليم 10-30 يوم عمل
شروط الدفع L/C، T/T
القدرة على العرض 20000SETS / سنة

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تصميم المنتج تصميم وحدات واجهة المستخدم البشرية شاشة LCD تعمل باللمس مقاس 15.6 بوصة من الدرجة الصناعية
معدل الجهد من جانب المحرك 10كيلو فولت ارتفاع البيئة ≥4000 مم (2000 م ~ 4000 م تخفيض التصنيف)
معدل الجهد من جانب الشبكة 1000 فولت منحنى الزائد 110%@ التيار المقدر، 120%@ التيار المقدر 60 ثانية
درجة حرارة البيئة درجة حرارة المدخل ≥40 طريقة التصحيح PWM، تصحيح الصمام الثنائي الأساسي
إبراز

تصميم VFD وحدات,1.65 كيلو فولت VFD وحدات,10 كيلو فولت VFD وحدات

,

1.65 kV Modular VFD

,

10 kV Modular VFD
اترك رسالة
منتوج وصف

خصائص الأداء



التصميم الهندسي الموثوق به



• تقنيات الحماية من خلال إطلاق النار على ذراع الجسر
• تصميم الاكتفاء والتسامح مع الأخطاء للمكونات الرئيسية
• استخدام أجهزة الطاقة ذات الاتصال الضغطي ذات الجانبين
• تصميم حماية IP54 وتصميم مقاومة للتآكل C4-M



تصميم وحدات لسهولة الصيانة



• تصميم وحدات لكونات رئيسية
• نظام تشخيص خطأ ذكي لتحديد العيوب بسرعة
• مع 15 دقيقة فقط مطلوبة لتجميع / تفكيك وحدة الطور



أداء التحكم الممتاز



• القدرة على العمل في أربعة أجزاء
• دعم أنواع مختلفة من المحركات
• استجابة الديناميكية السريعة للدورة الدورانية وقمع اهتزازات الالتواء
• تعديل متزامن للمحركات
• تعديل عرض النبض الاختياري للقضاء الهارموني (SHEPWM)



القدرة على التكيف



• تشكيل محرك واحد / محرك متعدد
• التصميم على ارتفاعات عالية: لا حاجة إلى تخفيض في ارتفاع 2000 متر
• تصميم قابلية التكيف مع الشبكة، مما يتيح للنظام التكيف مع عدم توازن الشبكة، والهرمونيات الشبكة، وتلمير تردد الشبكة، وانخفاضات عابرة في فولتاج الشبكة، وارتفاع / انخفاض في فولتاج خلال



بروتوكولات الاتصال وبرمجيات التشغيل



• دعم بروتوكولات الاتصال القابلة للتخصيص من خلال وحدات اختيارية
• نظام مراقبة قوي لمراقبة البيانات الداخلية وأشكال الموجات وغيرها من المعلومات في الوقت الحقيقي
• hopeInsight خلفية برنامج التشغيل السريع



تقنيات رائدة دولياً



• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced، مع بعض التقنيات التي تم تقييمها كشركة رائدة دوليا

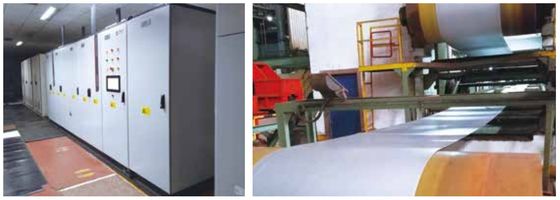

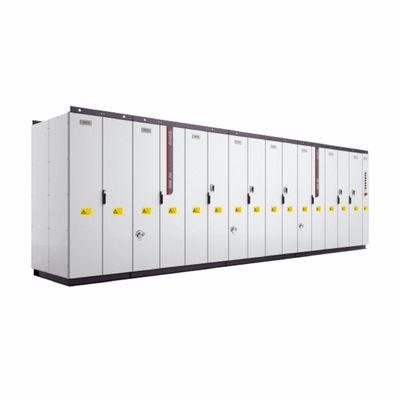

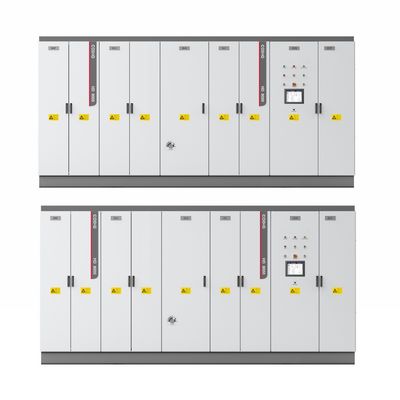

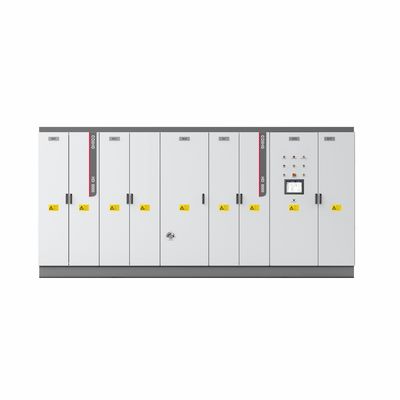

تصميم وحدات VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 السلسلة 0تصميم وحدات VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 السلسلة 1

تصميم وحدات VFD IP54 1.65 kV 2.4 kV 3.3 kV 4.16 kV 6.6 kV 10 kV 13.8 kV 19.8 السلسلة 2



المعايير الرئيسية



النموذج عاكس الهندسة المتوسط الجهد HD8000
محكّم أساسي تردد الإدخال 45 هرتز ~ 66 هرتز
عامل القوة الأساسي ≥ 95% (بناءً على 12 نبضة وأكثر ، تيار اسمي ،
ومفاعل الدخول الحالي بنسبة 2%
مُعدي PWM تردد الإدخال 45 هرتز ~ 66 هرتز
عامل القوة 1 (يمكن تعيينها باستمرار)
وظائف الحماية حماية من الإفراط في الحمل، حماية من الإفراط في الحرارة، حماية من الدائرة القصيرة،
توقع العيب
عاكس الجهد الخارجي 1: 1.65 كيلو فولت: 2: 2.4 كيلو فولت: 3: 3.3 كيلو فولت: 4: 4.16 كيلو فولت: 6: 6.6 كيلو فولت
أ: 10 كيلو فولت؛ ب: 13.8 كيلو فولت؛ ج: 19.8 كيلو فولت
تردد الخروج 0 ~ 110 هرتز (يمكن تخصيص ترددات إخراج أعلى حسب الحاجة)
استقرار السرعة OLVC: 0.2% CLVC: 0.01%
تقلبات السرعة الـ OLVC: 0.4% الـ CLVC: 0.2%
عزم تشغيل أولفيك: 150٪ كلفيك: 200٪
تحكم عزم الدوران V/F: مدعوم OLVC: مدعوم CLVC: مدعوم
دقة عزم الدوران OLVC: 5٪ CLVC: 2٪ (يمكن تخصيصها)
وقت استجابة عزم الدوران ≤ 5 ms
وقت استجابة السرعة OLVC: 100 ms CLVC: 100 ms
معادلة انخفاض السرعة الديناميكية OLVC: 0.5%*s CLVC: 0.25%*s
النظام الكفاءة ربعين: ≥ 99٪ (باستثناء محول المحول)
أربعة أرباع: ≥98.5٪ (باستثناء محول محول)
الحرارة درجة حرارة مدخل المياه ≤ 35 درجة مئوية (المياه الخارجية)
الارتفاع ≤ 2000m (يتطلب تخفيض الارتفاع لـ 2000m ~ 4000m)
تصنيف IP IP54
وضع التبريد تبريد السائل
فئة مقاومة التآكل C4-M
