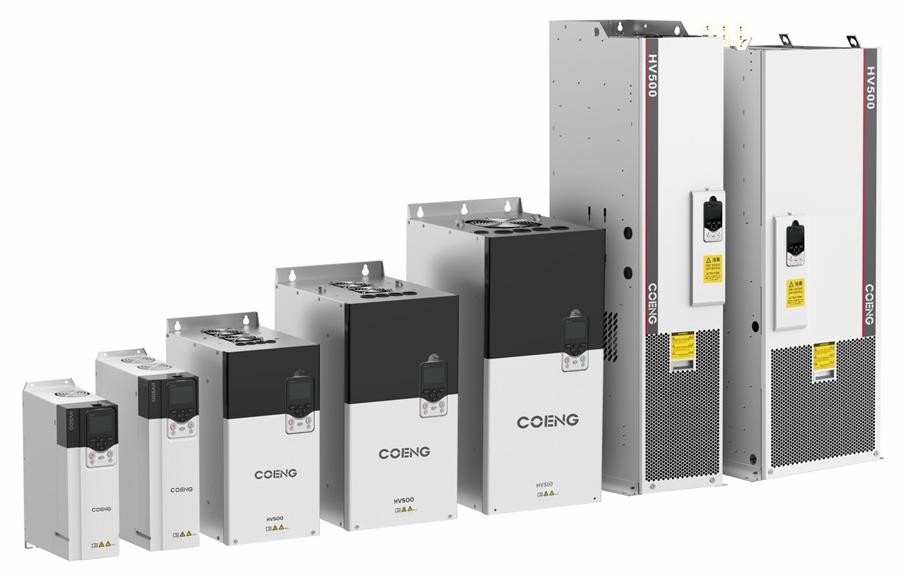

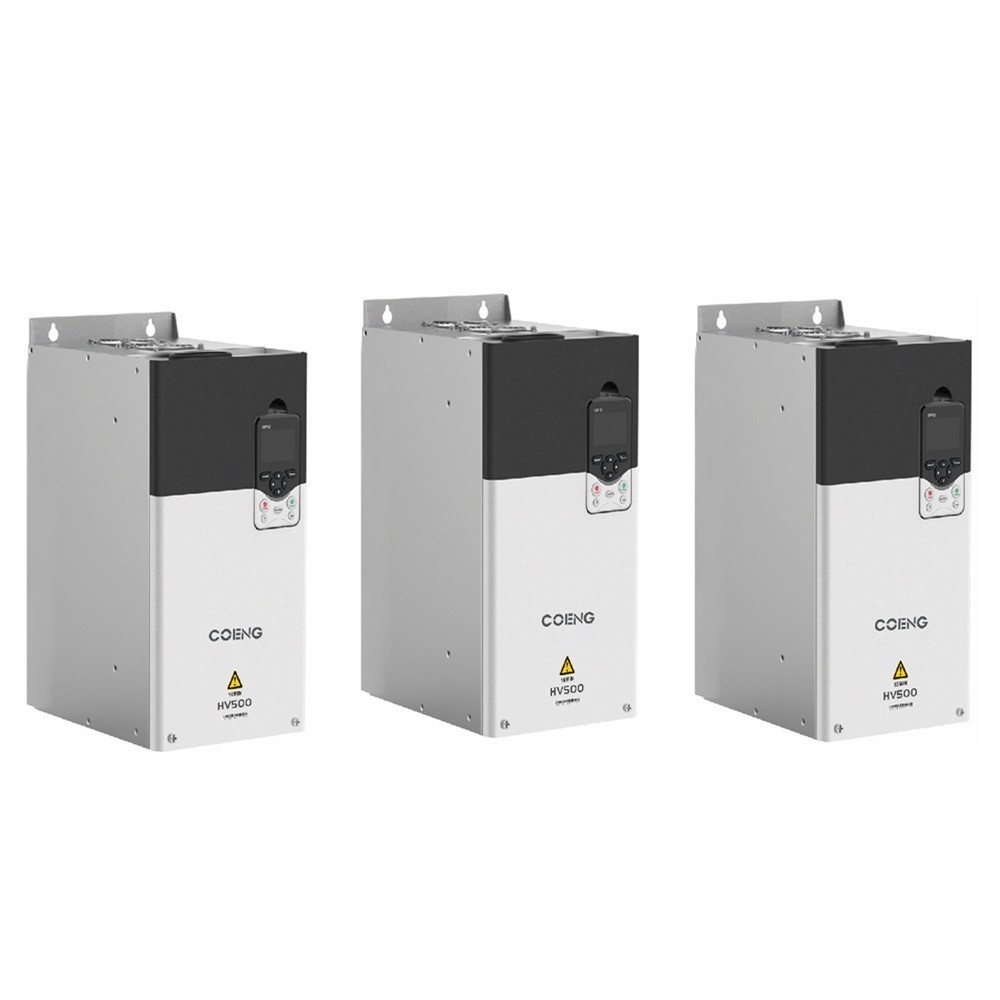

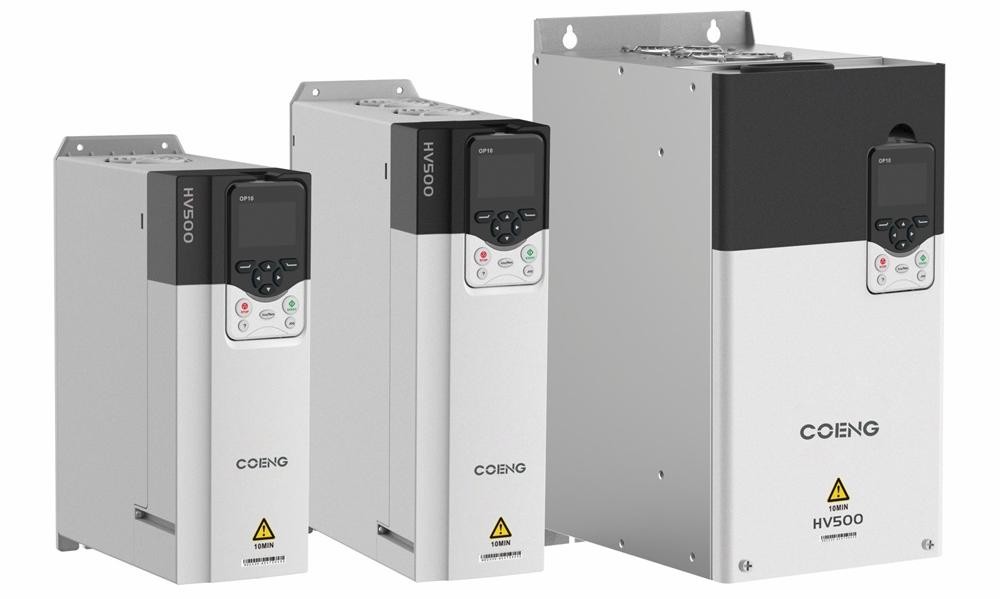

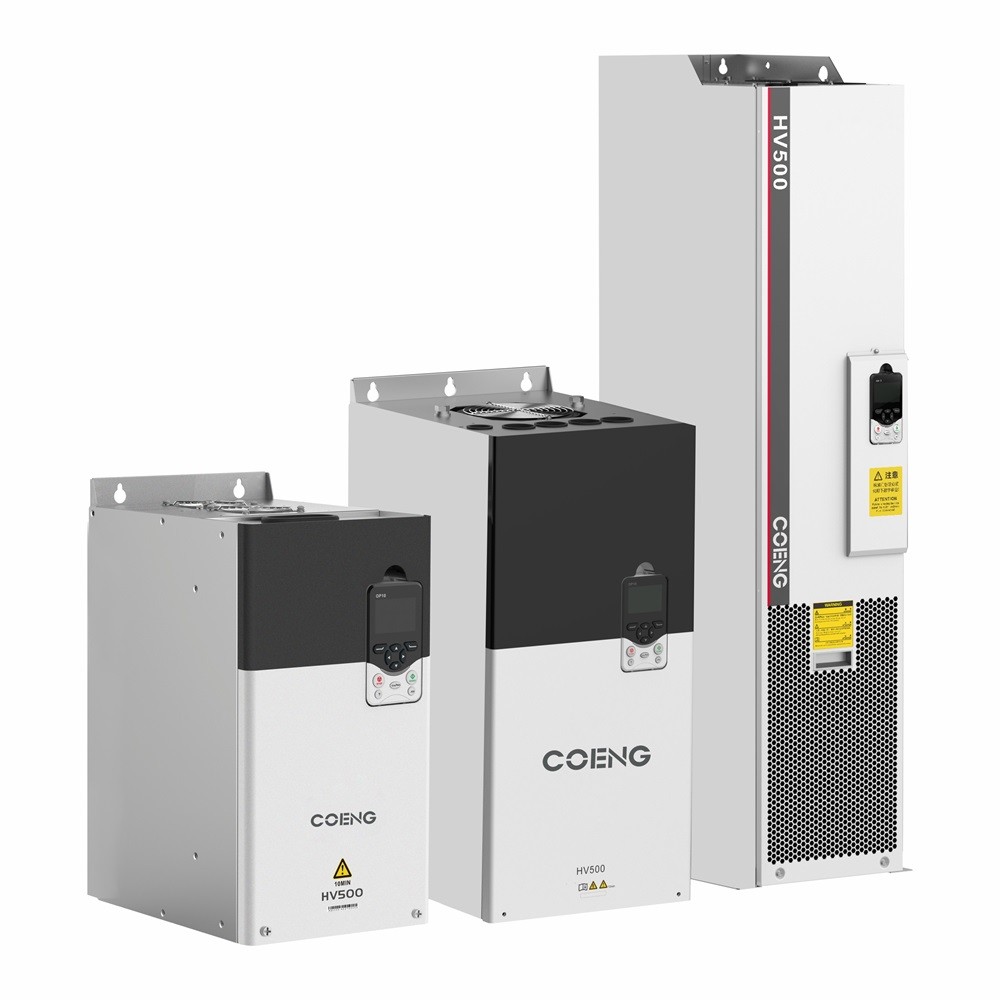

عاكس عالي الكفاءة منخفض الضوضاء سلسلة HV500 لأنظمة الطاقة المستدامة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | CE, IEC |
| رقم الموديل | HV500-8 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | غلاف خشبي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T |
| القدرة على العرض | 20000SETS / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع المحرك | محرك غير متزامن، محرك متزامن | طريقة التحكم | V/F، OLVC (التحكم في المتجهات ذات الحلقة المفتوحة)، CLVC (التحكم في المتجهات ذات الحلقة المغلقة) |
|---|---|---|---|
| زمن التسارع والتباطؤ | 0.0 ثانية~3200.0 ثانية، 0.0 دقيقة~3200.0 دقيقة | بدء عزم الدوران | VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz) |
| دقة تنظيم السرعة | OLVC 0.2%، CLVC 0.01% | صناعة المعدات الأولية | نعم.. |
| إخراج Uout | 0 فولت-مدخل Uin | تردد الإخراج | 0 هرتز ~ 500 هرتز |
| إبراز | نظام الطاقة المستدامة,عاكس الكفاءة العالية,عاكس الضوضاء المنخفضة,High Efficiency Inverter,Low Noise Inverter |
||
منتوج وصف
خصائص الأداء
برنامج التحليل السريع الخلفي
قوية وسهلة الاستخدام ، مع وظائف مثل تعيين المعلمات ، أوسيلوسكوب في الوقت الحقيقي ، تسجيل الأخطاء ، تسجيل الأحداث ، الخ
أداء ممتاز
تعليق عند سرعة الصفر
استجابة الدوران 1-3ms؛
انخفاض السرعة الديناميكية المنخفضة جداً ومعادل انخفاض السرعة الديناميكية.
صلابة ممتازة
تحديد دقيق لنموذج المحرك خارج الخط / على الإنترنت.
الاحتياجات المختلفة قد تم تلبيتها
لوحة LCD قياسية لتحسين تجربة المستخدم
وظيفة التحكم بين السادة والعبيد.
بطاقة اتصالات قابلة للتوسع، بطاقة قرص تشفير، بطاقة اكتشاف الجهد.
سهولة استخدام
يتم دعم طاقة الدخول الخارجية 24 فولت DC؛
ويمكن استخدام وحدة مكابح مدمجة لتوفير التحكم في التثبيت.
تصميم نمط الكتاب لدعم التثبيت السلس جنبا إلى جنب.
التطبيق العالمي
العديد من الشهادات القياسية الدولية تم تمريرها، بما يتماشى مع توجيهات RoHS؛
يتم دعم التحكم في V/F و OLVC و CLVC
العديد من بروتوكولات الاتصال مدعومة
محركات متزامنة غير متزامنة ومغناطيس دائمة مدعومة.
المدى الطويل
مستوى الاهتزاز الميكانيكي 3M3؛
تصميم قنوات الهواء المستقلة.
طلاء مطابق للرش الآلي.
نموذج ديناميكي مدمج لدرجة حرارة التقاطع لتسهيل تطبيق سلامة المنتج.
المعايير الرئيسية
| النموذج | HV500 الهندسة منخفضة الجهد عاكس محرك واحد | |
| إدخال/خروج القوة |
مدخل Uin | 200 فولت (-15%) ~ 240 فولت (+10%) 3 فاز ، 380 فولت (-15%) ~ 480 فولت (+10%) 3 فاز ، |
| 500 فولت (-15%) ~ 690 فولت (+ 10%) 3 فاز | ||
| تردد الإدخال | 50 هرتز/60 هرتز±5٪ | |
| درجة عدم التوازن | ≤ 3% | |
| الخروج Uout | 0V ~ مدخل Uin | |
| تردد الإخراج | 0 هرتز ~ 500 هرتز | |
| نطاق الطاقة | 2.2kW~560kW | |
| التحكم الأداء |
نوع المحرك | غير متزامن / متزامن |
| طريقة التحكم | V/F، OLVC (تحكم في متجهات حلقة مفتوحة) ، CLVC (تحكم في متجهات حلقة مغلقة) | |
| نطاق تنظيم السرعة | 1:10 V/F، 1:100 OLVC، 1:1000 CLVC | |
| بدء الدوران | VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz) | |
| دقة الدوران | ≤ 5%، مراقبة المتجهات | |
| نبضات عزم الدوران | ≤ 5%، مراقبة المتجهات | |
| دقة تنظيم السرعة | OLVC 0.2٪، CLVC 0.01٪ | |
| استجابة عزم الدوران | < 5ms، التحكم في المتجه | |
| خفض السرعة الديناميكي | OLVC <0.5%*s، CLVC <0.3%*s | |
| وقت التسارع والتباطؤ | 0.0s~3200.0s، 0.0min~3200.0min | |
| رفع عزم الدوران | 0.0٪ إلى 30.0٪ | |
| الحمل الزائد | تطبيق الحمل الثقيل 150% 1min/5min، تطبيق الحمل الخفيف 110% 1min/5min | |
| منحنى V/F | طرق متعددة: منحنى V / F الخطي ، 5 أنواع من وضع منحنى خفض عزم الدوران (2.0 قوة ، 1.8 قوة ، 1.6 قوة ، 1.4 قوة ، 1.2 قوة) ، منحنى VF المحدد من قبل المستخدم | |
| دقة تردد الإدخال | الرقمي: 0.01 هرتز، التناظرية: 0.01 هرتز | |
| التحكم الأداء |
منحنى التسارع والتباطؤ | مستقيم، منحنى S |
| تشغيل عدة خطوات السرعة | 16-السرعة خطوات العمل من خلال محطات التحكم | |
| تعديل التوتر التلقائي (AVR) | الحفاظ على الجهد الخارجي ثابت تلقائيًا عندما يتغير جهد الشبكة ضمن نطاق معين | |
| الطول الثابت | التحكم في الطول المثبت والمثبت | |
| PID المدمج | يمكن بسهولة بناء نظام تحكم حلقة مغلقة | |
| وظيفة التحسين | كتلة وظيفة حرة | |
| إدخال/خروج | حدد التردد | المفاتيح، صعود / هبوط المحطات، عدة سرعات خطوات التشغيل، محطات نبض، كوم |
| القوة | ||
| محطات الدخول التناظرية | AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA | |
| محطات الدخول الرقمية | DI1-DI6، 6 محطات دخول رقمية قابلة للبرمجة، عزل أوبتوكوبلر، متوافقة مع مدخلات الصرف / المصدر | |
| محطات الدخول والإخراج الرقمية | DIO1: مخرج نبض سريع، مدخل/مخرج طبيعي؛ DIO2: مدخل نبض سريع، مدخل/مخرج طبيعي | |
| محطات الخروج المماثلة | 2 سلسلة 0V~10V/0 (4) mA~20mA | |
| مخرج رله | 2سلسلة نوع الاتصال النموذجC | |
| الكشف عن درجة حرارة المحرك | دعم PT100/PT1000/KTY84 | |
| واجهة STO | وظيفة إيقاف الدوران الآمن SIL3/PLe | |
| كوم | البروتوكول | Modbus RTU (المعيار) ، Profibus،CANopen،profinet،Devicenet،ControlNet |
| بروفينيت، ديفيسنت، كونترول نت | ||
| t | ||
| البيئة | الارتفاع | بدون عمليات خفض السرعة داخل ارتفاع 2000 متر ؛ 2000m ~ 4000m ، كل رفع 100 متر ، تخفيض السرعة بنسبة 1٪ (التيار) |
| درجة حرارة العملية | -25 درجة مئوية ~ +40 درجة مئوية (40 درجة مئوية ~ 55 درجة مئوية) | |
| الرطوبة | 15%~95%, بدون تكثيف | |
| اهتزاز | 3M3، IEC60721-3-3 | |
| درجة حرارة التخزين | -40°C~+70°C | |
| مكان العملية | في الأماكن المغلقة، بدون أشعة الشمس المباشرة، بدون غازات قابلة للاشتعال والآكل والسوائل والجسيمات الموصلة | |
| ملحقات | بطاقة التشفير، بطاقة توسيع الاتصالات، بطاقة اكتشاف الجهد | |
| وظيفة الحماية | انقطاع قصير، زيادة في التيار، زيادة في الحمل، زيادة في الجهد، تحت الجهد، فقدان المرحلة، زيادة في درجة الحرارة، خطأ خارجي، الخ | |
| الكفاءة | 5.5kW ~ 22kW: ≥93% ؛ فوق 30kW: ≥95% | |
| طريقة التثبيت | الحجرة | |
| درجة الحماية | IP20 | |
| التبريد | تبريد الهواء القسري | |
الخصائص الرئيسية
خيارات التحكم المتقدمة
يدعم المحول طرق تحكم متعددة ، بما في ذلك V / F و OLVC و CLVC ، مما يسمح للمستخدمين باختيار الوضع الأكثر ملاءمة لتطبيقهم المحدد.هذه المرونة تضمن أن المحول يلبي متطلبات التشغيل في سيناريوهات مختلفة.
برنامج إصلاح الأخطاء بسرعة
مجهزة ببرامج سهلة الاستخدام ، تقدم سلسلة HV500 ميزات قوية لتحديد المعلمات ، والرصد في الوقت الحقيقي ، وتسجيل الأخطاء ، وسجل الأحداث.هذا يسهل عملية الإعداد ويعزز تجربة المستخدم.
أداء عالي
مع أوقات استجابة عزم الدوران السريعة (1-3 ms) وأداء ديناميكي ممتاز ، يقلل المحول من انخفاض السرعة ويحافظ على الاستقرار أثناء التشغيل.قدرته على تحديد نماذج السيارات بدقة تضمن أداء مثالي في ظروف مختلفة.
الصمود والموثوقية
تم تصميم العاكس مع نظام قناة الهواء المستقل والطلاء المتوافق ، تم بناؤه لمقاومة الاهتزازات الميكانيكية والتحديات البيئية.أنها تلبي المعايير الدولية للمدى الطويل من العمر وقد اجتازت العديد من الشهادات، وضمان الامتثال للوائح الصناعية.
تصميم سهل الاستخدام
لوحة LCD القياسية تعزز واجهة المستخدم ، مما يسهل تشغيل ومراقبة المحول. بالإضافة إلى ذلك ، يسمح التصميم على شكل كتاب بتثبيت سلس جنبا إلى جنب ،توفير مساحة قيمة في خزانات التحكم.
نطاق التوتر الواسع
سلسلة HV500 قادرة على العمل عبر نطاق واسع من الجهد المدخل (من 200 فولت إلى 690 فولت) ، مما يجعلها مناسبة لبيئات التثبيت المختلفة ومتطلبات الطاقة.
