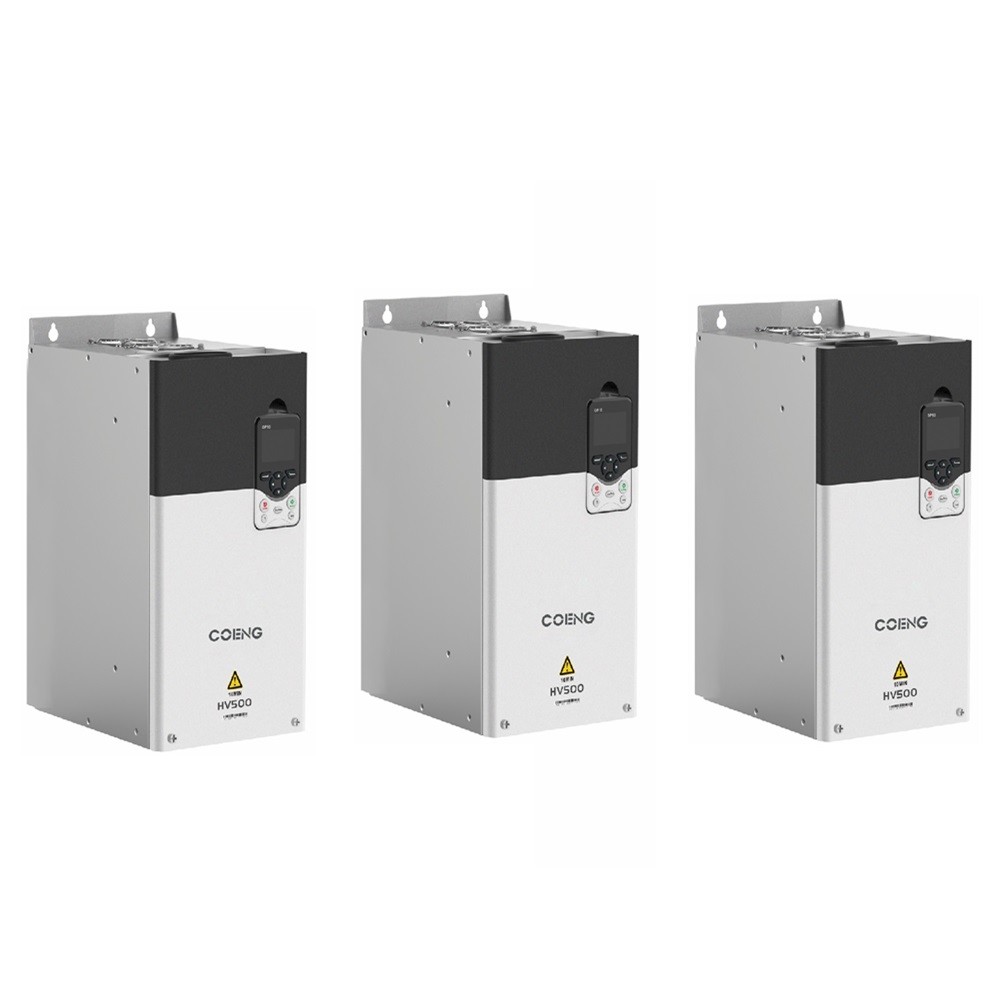

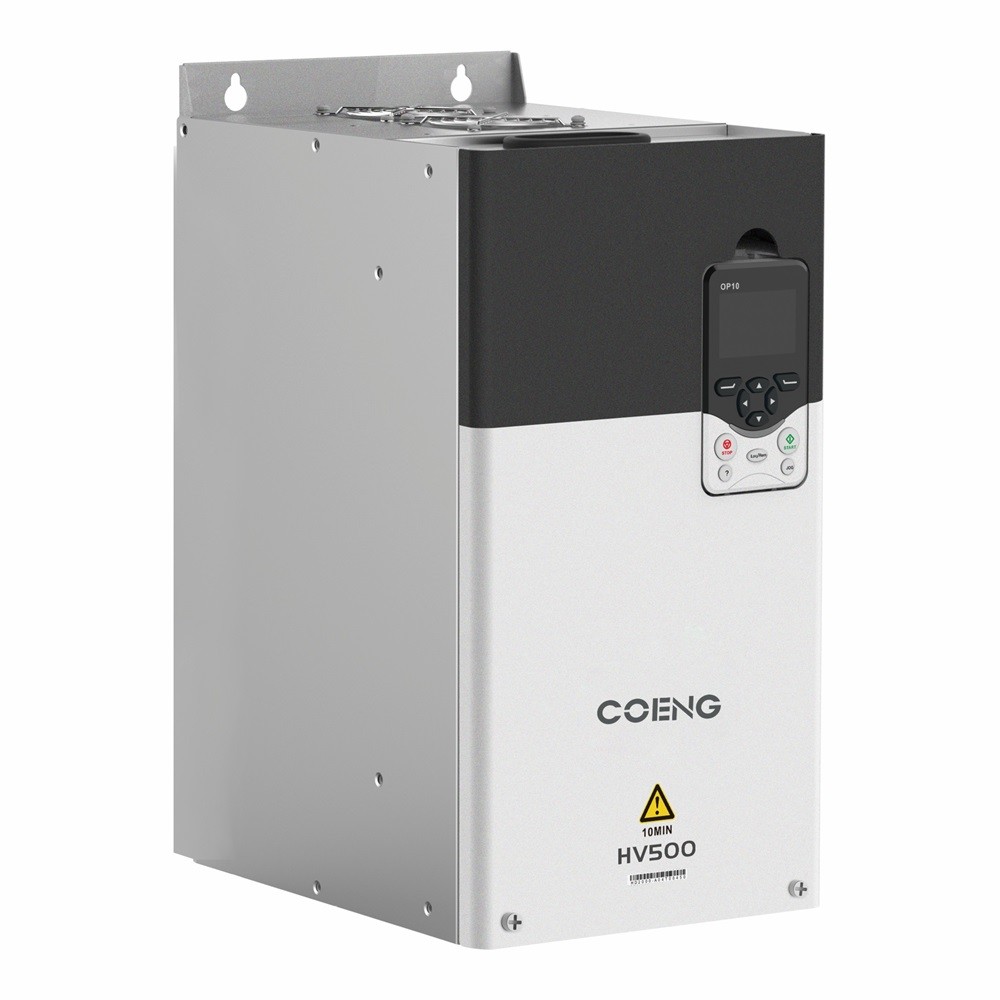

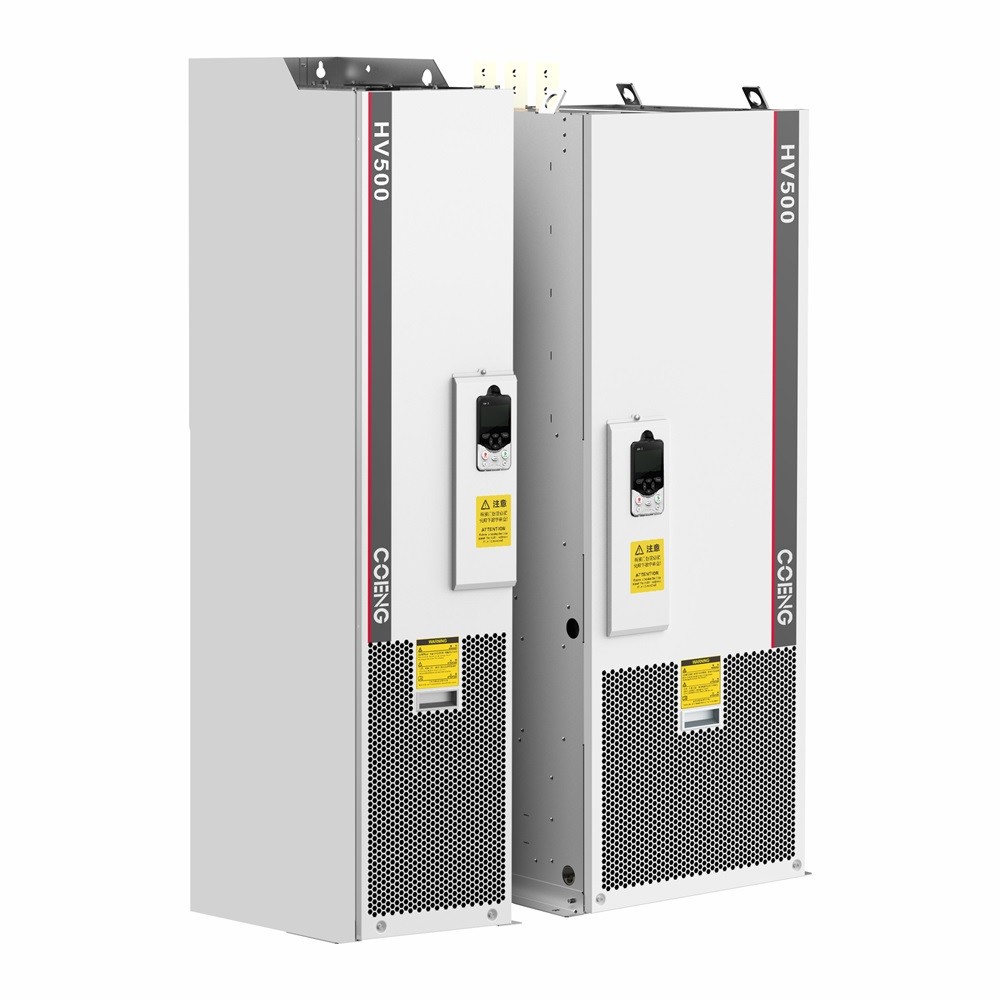

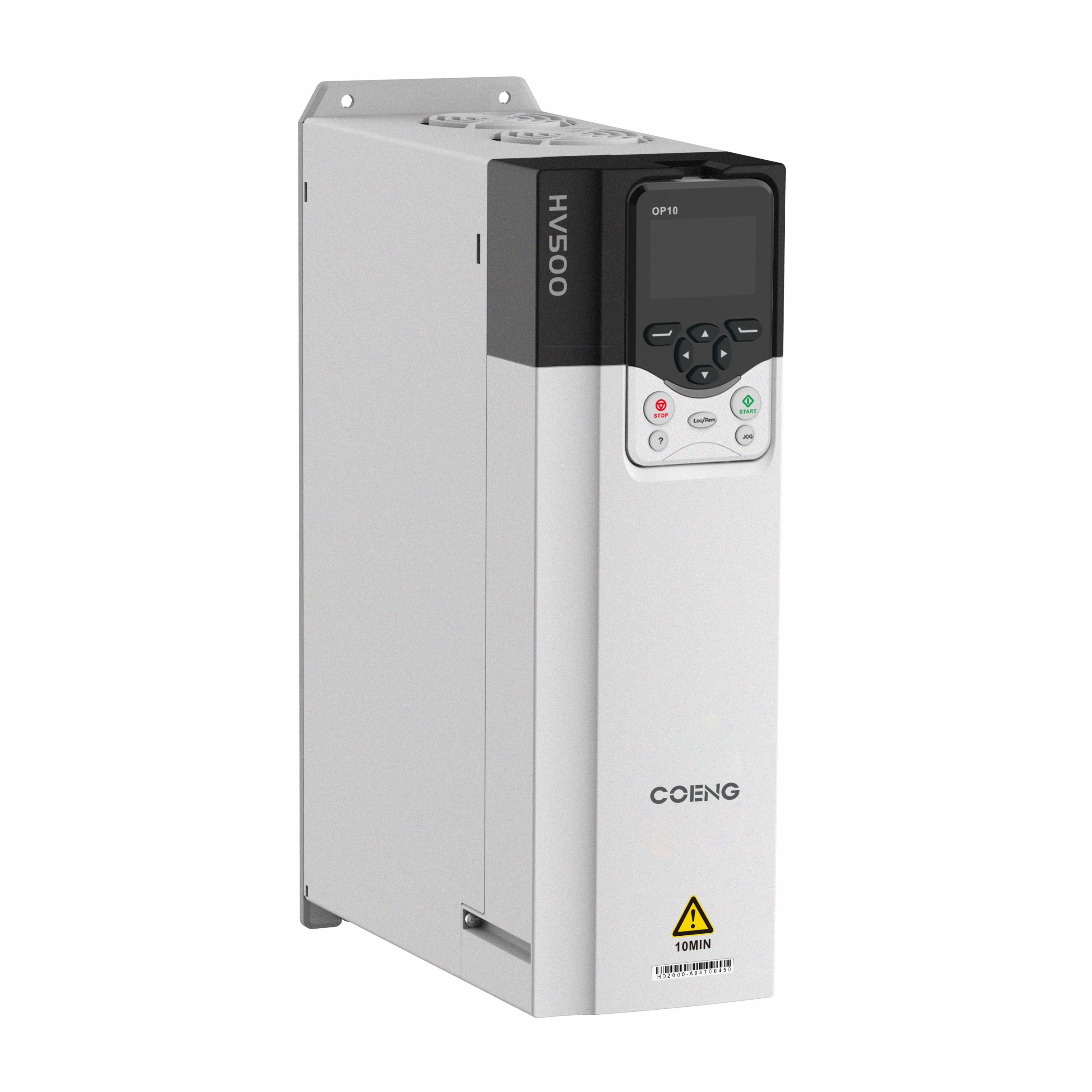

حل محرك واحد في محرك واحد HV500 سلسلة المحول مع وظائف مدمجة في PLC

  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
مكان المنشأ الصين
اسم العلامة التجارية COENG
إصدار الشهادات CE, IEC
رقم الموديل اتش في 500-9
الحد الأدنى لكمية 1
تفاصيل التغليف غلاف خشبي
وقت التسليم 10-30 يوم عمل
شروط الدفع L/C، T/T
القدرة على العرض 20000SETS / سنة

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
درجة عدم التوازن في Uin ≤3٪ طريقة التحكم V/F، OLVC (التحكم في المتجهات ذات الحلقة المفتوحة)، CLVC (التحكم في المتجهات ذات الحلقة المغلقة)
دقة تنظيم السرعة OLVC 0.2%، CLVC 0.01% نطاق تنظيم السرعة 1:10 V/F، 1:100 OLVC، 1:1000 CLVC
تردد الإخراج 0 هرتز ~ 500 هرتز رفع عزم الدوران 0.0٪ ~ 30.0٪
تردد الإدخال 50 هرتز/60 هرتز ±5% إدخال Uin 200 فولت (-15%) ~240 فولت (+10%) ثلاثي الطور، 380 فولت (-15%) ~480 فولت (+10%) ثلاثي الطور، 500 فولت
إبراز

عاكس وظائف PLC,عاكس PLC مدمج,محول حل كل شيء في محرك واحد

,

Built-In PLC Inverter

,

All-in-One Drive Solution Inverter
اترك رسالة
منتوج وصف

خصائص الأداء



برنامج التحليل السريع الخلفي

قوية وسهلة الاستخدام ، مع وظائف مثل تعيين المعلمات ، أوسيلوسكوب في الوقت الحقيقي ، تسجيل الأخطاء ، تسجيل الأحداث ، الخ



أداء ممتاز

تعليق عند سرعة الصفر
استجابة الدوران 1-3ms؛
انخفاض السرعة الديناميكية المنخفضة جداً ومعادل انخفاض السرعة الديناميكية.
صلابة ممتازة
تحديد دقيق لنموذج المحرك خارج الخط / على الإنترنت.



الاحتياجات المختلفة قد تم تلبيتها

لوحة LCD قياسية لتحسين تجربة المستخدم
وظيفة التحكم بين السادة والعبيد.
بطاقة اتصالات قابلة للتوسع، بطاقة قرص تشفير، بطاقة اكتشاف الجهد.



سهولة استخدام

يتم دعم طاقة الدخول الخارجية 24 فولت DC؛
ويمكن استخدام وحدة مكابح مدمجة لتوفير التحكم في التثبيت.
تصميم نمط الكتاب لدعم التثبيت السلس جنبا إلى جنب.



التطبيق العالمي

العديد من الشهادات القياسية الدولية تم تمريرها، بما يتماشى مع توجيهات RoHS؛
يتم دعم التحكم في V/F و OLVC و CLVC
العديد من بروتوكولات الاتصال مدعومة
محركات متزامنة غير متزامنة ومغناطيس دائمة مدعومة.



المدى الطويل

مستوى الاهتزاز الميكانيكي 3M3؛
تصميم قنوات الهواء المستقلة.
طلاء مطابق للرش الآلي.
نموذج ديناميكي مدمج لدرجة حرارة التقاطع لتسهيل تطبيق سلامة المنتج.



حل محرك واحد في محرك واحد HV500 سلسلة المحول مع وظائف مدمجة في PLC 0حل محرك واحد في محرك واحد HV500 سلسلة المحول مع وظائف مدمجة في PLC 1حل محرك واحد في محرك واحد HV500 سلسلة المحول مع وظائف مدمجة في PLC 2



المعايير الرئيسية



النموذج HV500 الهندسة منخفضة الجهد عاكس محرك واحد
إدخال/خروج
القوة		 مدخل Uin 200 فولت (-15%) ~ 240 فولت (+10%) 3 فاز ، 380 فولت (-15%) ~ 480 فولت (+10%) 3 فاز ،
500 فولت (-15%) ~ 690 فولت (+ 10%) 3 فاز
تردد الإدخال 50 هرتز/60 هرتز±5٪
درجة عدم التوازن ≤ 3%
الخروج Uout 0V ~ مدخل Uin
تردد الإخراج 0 هرتز ~ 500 هرتز
نطاق الطاقة 2.2kW~560kW
التحكم
الأداء		 نوع المحرك غير متزامن / متزامن
طريقة التحكم V/F، OLVC (تحكم في متجهات حلقة مفتوحة) ، CLVC (تحكم في متجهات حلقة مغلقة)
نطاق تنظيم السرعة 1:10 V/F، 1:100 OLVC، 1:1000 CLVC
بدء الدوران VF: 100% (0.5Hz) ، OLVC: 150% (0.5Hz) ، CLVC: 180% (0Hz)
دقة الدوران ≤ 5%، مراقبة المتجهات
نبضات عزم الدوران ≤ 5%، مراقبة المتجهات
دقة تنظيم السرعة OLVC 0.2٪، CLVC 0.01٪
استجابة عزم الدوران < 5ms، التحكم في المتجه
خفض السرعة الديناميكي OLVC <0.5%*s، CLVC <0.3%*s
وقت التسارع والتباطؤ 0.0s~3200.0s، 0.0min~3200.0min
رفع عزم الدوران 0.0٪ إلى 30.0٪
الحمل الزائد تطبيق الحمل الثقيل 150% 1min/5min، تطبيق الحمل الخفيف 110% 1min/5min
منحنى V/F طرق متعددة: منحنى V / F الخطي ، 5 أنواع من وضع منحنى خفض عزم الدوران (2.0 قوة ، 1.8 قوة ، 1.6 قوة ، 1.4 قوة ، 1.2 قوة) ، منحنى VF المحدد من قبل المستخدم
دقة تردد الإدخال الرقمي: 0.01 هرتز، التناظرية: 0.01 هرتز
التحكم
الأداء		 منحنى التسارع والتباطؤ مستقيم، منحنى S
تشغيل عدة خطوات السرعة 16-السرعة خطوات العمل من خلال محطات التحكم
تعديل التوتر التلقائي (AVR) الحفاظ على الجهد الخارجي ثابت تلقائيًا عندما يتغير جهد الشبكة ضمن نطاق معين
الطول الثابت التحكم في الطول المثبت والمثبت
PID المدمج يمكن بسهولة بناء نظام تحكم حلقة مغلقة
وظيفة التحسين كتلة وظيفة حرة
إدخال/خروج حدد التردد المفاتيح، صعود / هبوط المحطات، عدة سرعات خطوات التشغيل، محطات نبض، كوم
القوة
محطات الدخول التناظرية AI1: 0V~10V/-10V~10V، AI2: 0V~10V/0(4) mA~20mA
محطات الدخول الرقمية DI1-DI6، 6 محطات دخول رقمية قابلة للبرمجة، عزل أوبتوكوبلر، متوافقة مع مدخلات الصرف / المصدر
محطات الدخول والإخراج الرقمية DIO1: مخرج نبض سريع، مدخل/مخرج طبيعي؛ DIO2: مدخل نبض سريع، مدخل/مخرج طبيعي
محطات الخروج المماثلة 2 سلسلة 0V~10V/0 (4) mA~20mA
مخرج رله 2سلسلة نوع الاتصال النموذجC
الكشف عن درجة حرارة المحرك دعم PT100/PT1000/KTY84
واجهة STO وظيفة إيقاف الدوران الآمن SIL3/PLe
كوم البروتوكول Modbus RTU (المعيار) ، Profibus،CANopen،profinet،Devicenet،ControlNet
بروفينيت، ديفيسنت، كونترول نت
t
البيئة الارتفاع بدون عمليات خفض السرعة داخل ارتفاع 2000 متر ؛ 2000m ~ 4000m ، كل رفع 100 متر ، تخفيض السرعة بنسبة 1٪ (التيار)
درجة حرارة العملية -25 درجة مئوية ~ +40 درجة مئوية (40 درجة مئوية ~ 55 درجة مئوية)
الرطوبة 15%~95%, بدون تكثيف
اهتزاز 3M3، IEC60721-3-3
درجة حرارة التخزين -40°C~+70°C
مكان العملية في الأماكن المغلقة، بدون أشعة الشمس المباشرة، بدون غازات قابلة للاشتعال والآكل والسوائل والجسيمات الموصلة
ملحقات بطاقة التشفير، بطاقة توسيع الاتصالات، بطاقة اكتشاف الجهد
وظيفة الحماية انقطاع قصير، زيادة في التيار، زيادة في الحمل، زيادة في الجهد، تحت الجهد، فقدان المرحلة، زيادة في درجة الحرارة، خطأ خارجي، الخ
الكفاءة 5.5kW ~ 22kW: ≥93% ؛ فوق 30kW: ≥95%
طريقة التثبيت الحجرة
درجة الحماية IP20
التبريد تبريد الهواء القسري







1.الأتمتة الصناعية

يستخدم عاكس HV500 على نطاق واسع في أنظمة الأتمتة الصناعية ، حيث يكون التحكم الدقيق في سرعة المحرك وعزم الدوران أمرًا حاسمًا. قدرته على دعم طرق التحكم المختلفة ، مثل V / F ،التحكم في متجهات الحلقة المفتوحة (OLVC)، والتحكم في متجهات الحلقة المغلقة (CLVC) ، يسمح بأداء مثالي في المهام التي تتراوح من أنظمة النقل إلى الذراعين الروبوتية.



2.أنظمة الضخ

هذا المحول مثالي لتشغيل المضخات في تطبيقات مثل معالجة المياه والري وأنظمة HVAC.القدرات الدقيقة لتنظيم سرعة المحول تساعد على الحفاظ على معدلات التدفق والضغطتحسين الكفاءة وتقليل استهلاك الطاقة.



3.مروحة ومروحة

في أنظمة التهوية ومكيف الهواء، يقوم عاكس سلسلة HV500 بالتحكم بفعالية في تشغيل المروحة والمنفخة.انها لا تحسن فقط الأداء ولكن أيضا يقلل من استهلاك الطاقة.



4.التعامل مع المواد

في التصنيع والخدمات اللوجستية ، يمكن استخدام العاكس في معدات معالجة المواد المختلفة ، مثل المرفعات والرفعات والحاويات.استجابة الدوران السريعة وقدرات التحكم الديناميكية تضمن التشغيل بسلاسة، حتى في ظل ظروف الحمل المتغيرة.



5.التطبيقات في مجال التعدين والخدمات الثقيلة

صلابة HV500 تجعلها مناسبة للتطبيقات الثقيلة في مجال التعدين والبناء.يمكن أن تتحمل ظروف البيئة القاسية ومصممة للعمل بشكل موثوق تحت الضغوط الميكانيكية الكبيرة.
