HV510 محرك تردد متغير ناقل التردد المتجه VFD محول تردد المتجه
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | COENG |
| إصدار الشهادات | EC |
| رقم الموديل | اتش في 510 |
| الحد الأدنى لكمية | 1 |
| تفاصيل التغليف | كرتون ، حالة الخشب الرقائقي |
| وقت التسليم | 10-30 يوم عمل |
| شروط الدفع | L/C، T/T، ويسترن يونيون |
| القدرة على العرض | 20000/مجموعة |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المدخل | 380 فولت (-15%) - 480 فولت (+10%)، ثلاثي الطور | تردد الطاقة الداخلة | (50 هرتز/60 هرتز)±5% |
|---|---|---|---|
| خلل في جهد الإدخال | ≤3٪ | الجهد الخارجي | 0V-جهد الإدخال |
| تردد الإخراج | 0 هرتز-1500 هرتز | تصنيف الحماية | IP20 |
| طريقة التبريد | تبريد الهواء | رطوبة | 15% - 95%، لا توتر |
| إبراز | HV510 محرك تردد متغير,عاكس متجه,محول تردد متجه VFD,Vector Inverter,VFD Vector Frequency Converter |
||
منتوج وصف

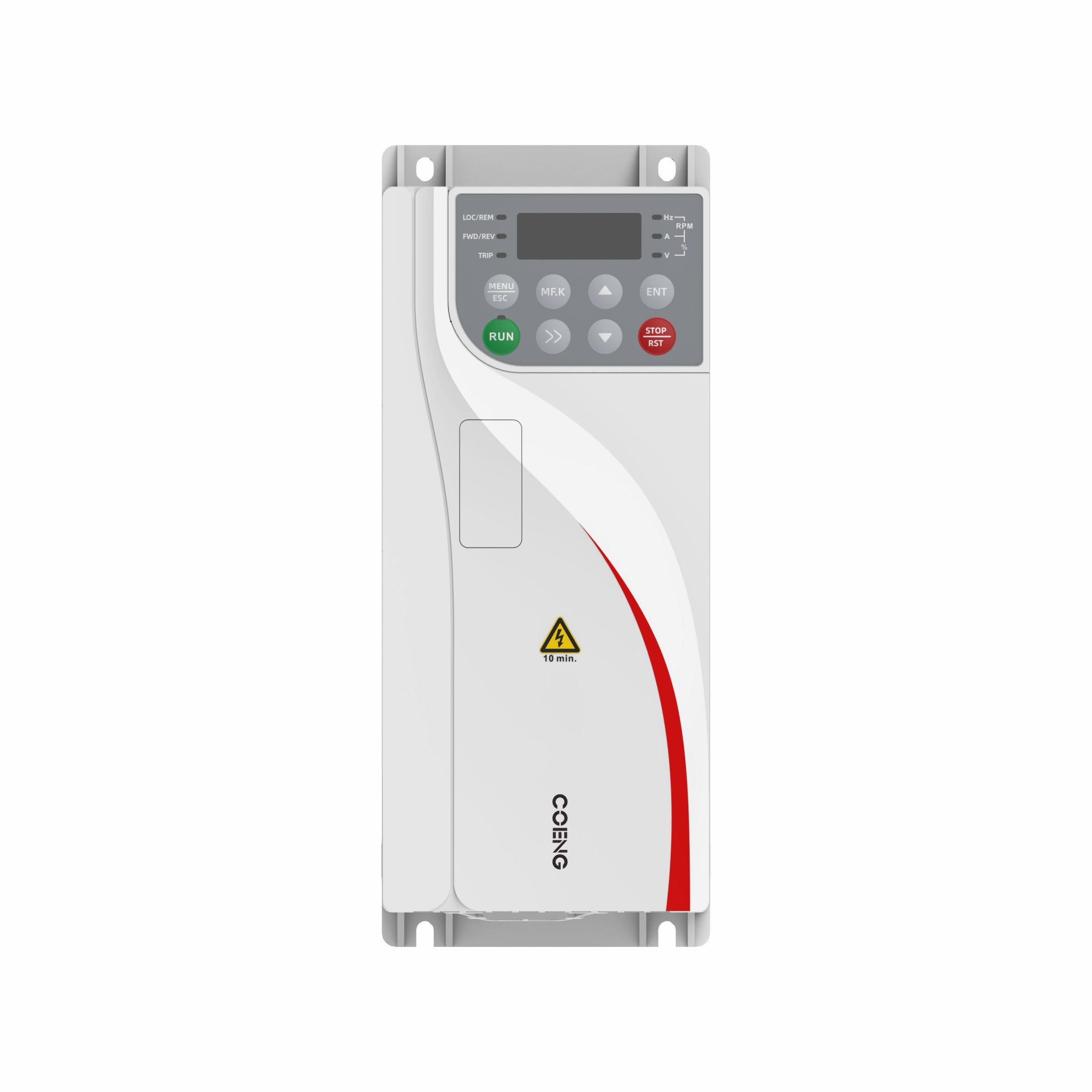

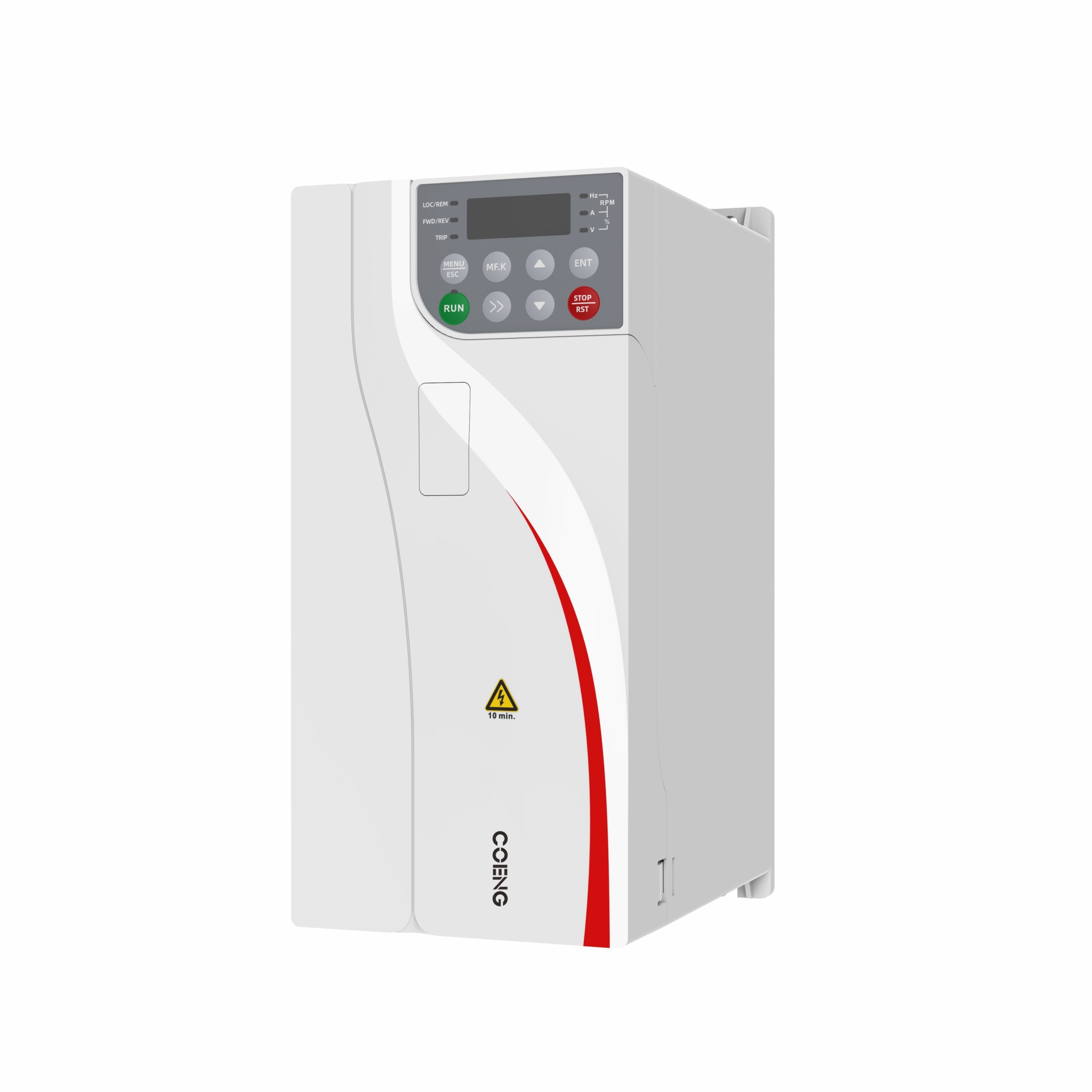

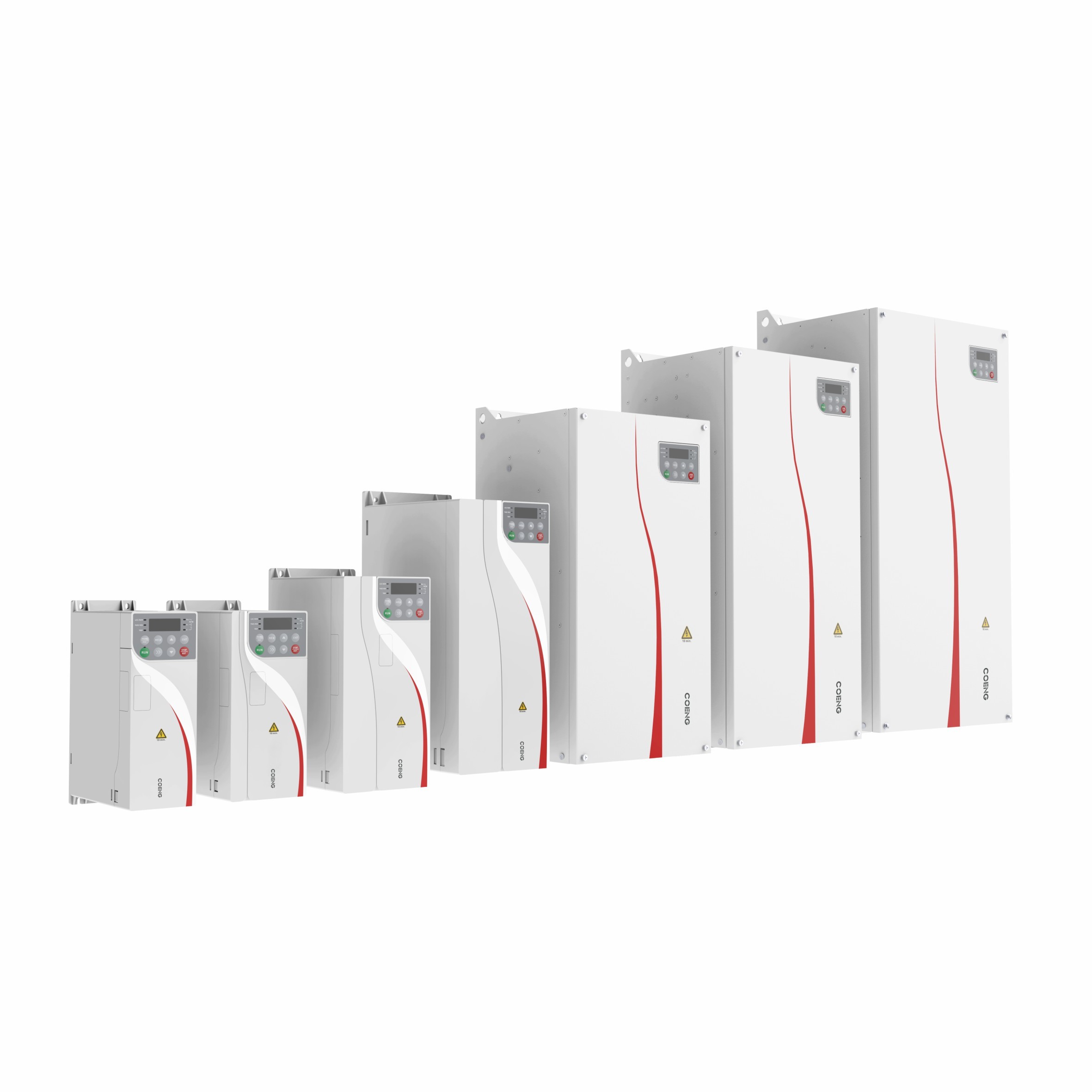

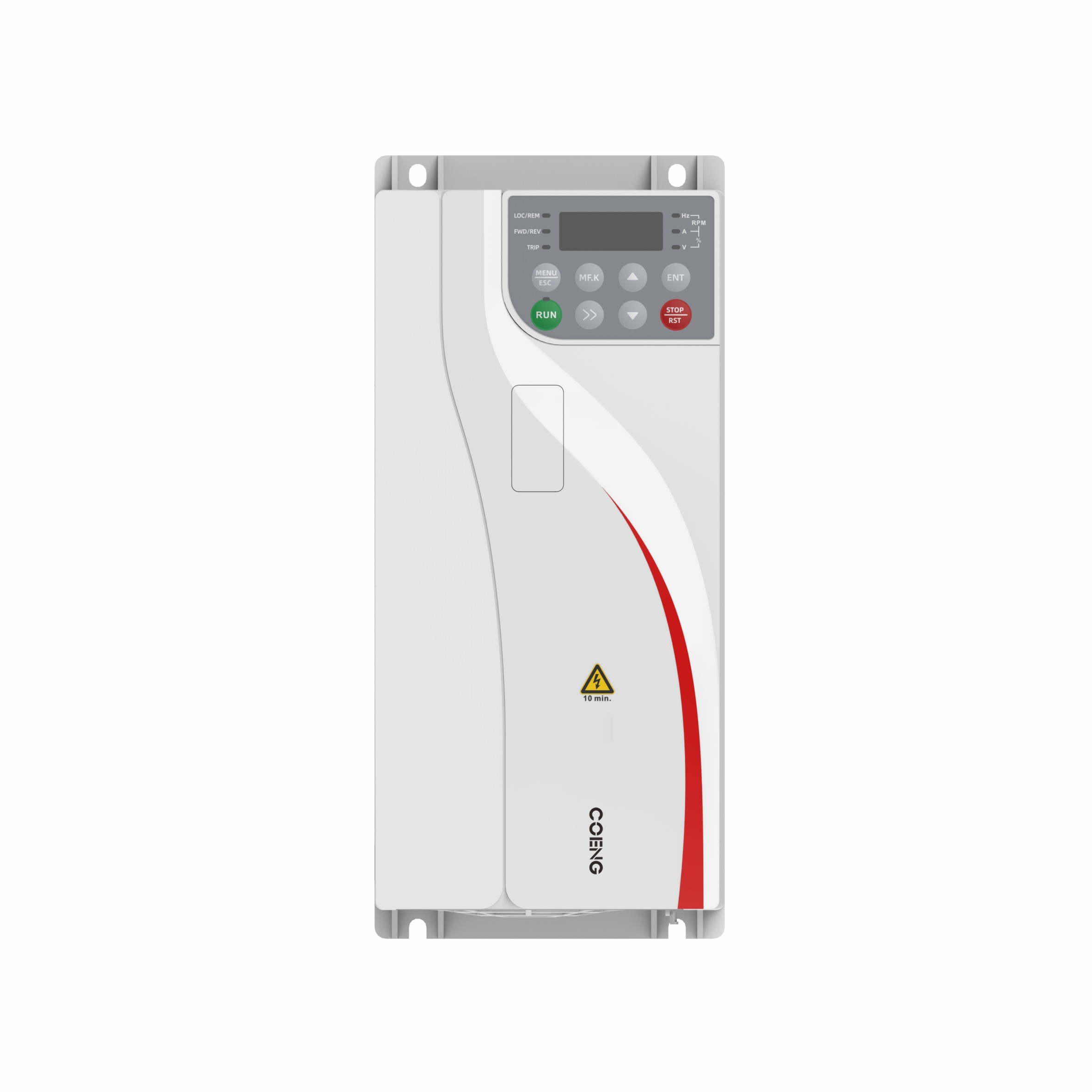

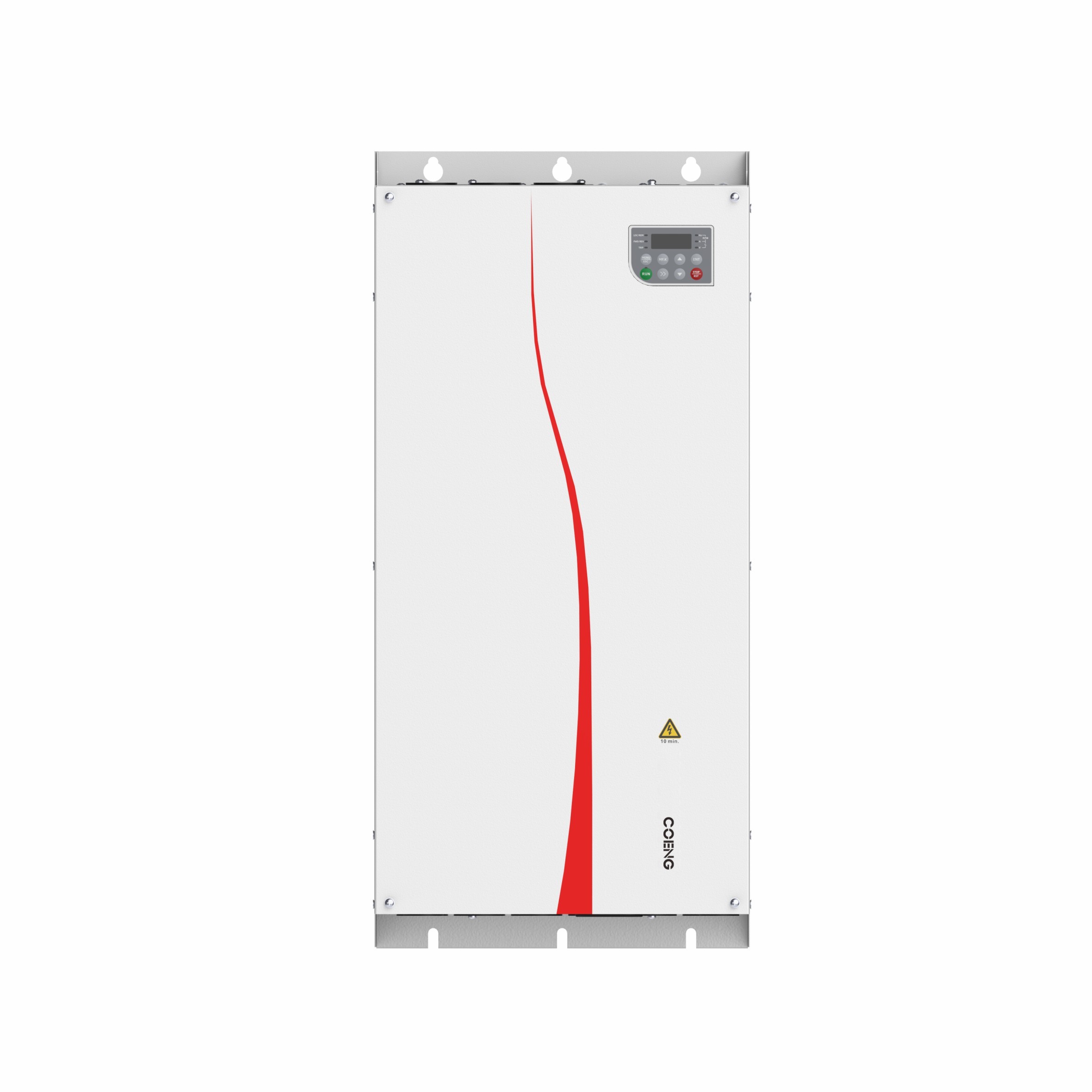

HV510 محرك تردد متغير عالي الأداء عاكس متجه VFD محول تردد متجه
تصفية المنتج:
محول التردد من سلسلة HV510 هو جيل جديد من محولات التردد ذات الأداء العاليالذي يتبنى تكنولوجيا جديدة عالية الأداء مفتوحة ومغلقة الحلقة التحكم في ناقل لدعم محرك غير متزامن ومغناطيس دائم محرك التحكم متزامن محرك محرك· الأداء الممتاز، والأداء المحسن وتصميم كثافة الطاقة العالية تعزز الأداء الصناعي سهولة استخدام المنتج، والموثوقية، والاستقرار البيئي، والتنوع الوظيفي،مرونة التطبيق ومزايا أخرى في بيئة التطبيق قد تحسنت معايير التصميم وتحسين مساحة التثبيت، وما إلى ذلك، وتحسين تجربة المستخدم في العديد من الجوانب.محول التردد سلسلة HV510 هو جيل جديد من محولات ناقل عالية الأداء،الذي يتبنى تكنولوجيا جديدة عالية الأداء مفتوحة ومغلقة الحلقة التحكم في ناقل لدعم محرك غير متزامن ومغناطيس دائم محرك التحكم متزامن محرك محرك· الأداء الممتاز، والأداء المحسن وتصميم كثافة الطاقة العالية تعزز الأداء الصناعي سهولة استخدام المنتج، والموثوقية، والاستقرار البيئي، والتنوع الوظيفي،مرونة التطبيق ومزايا أخرى في بيئة التطبيق قد تحسنت معايير التصميم وتحسين مساحة التثبيت، وما إلى ذلك، وتحسين تجربة المستخدم في العديد من الجوانب.
يتم استخدام محولات التردد من سلسلة HV510 على نطاق واسع في تشغيل معدات الإنتاج الآلية المختلفة مثل المعادن والرفع والنفط وأدوات الآلات والبلاستيك والمنتجات المعدنية وصناعة الورقالمنسوجات، الطباعة والتغليف، الخ
المواصفات التقنية للمحول المتغير
|
المواصفات التقنية |
||
|
القوة |
الجهد المدخل (Uin) |
380 فولت (-15%) - 480 فولت (+ 10%) ، ثلاثي المراحل |
|
طاقة الدخول |
(50 هرتز/60 هرتز) ± 5% |
|
|
الجهد المدخل |
≤ 3% |
|
|
الجهد الخارجي |
0V-جهد الدخول |
|
|
تردد الخروج |
0Hz-1500Hz |
|
|
التحكم |
نوع المحرك |
محرك غير متزامن / مغناطيس دائم محرك متزامن |
|
وضع التحكم |
V/F، OLVC (تحكم في ناقل الحلقة المفتوحة) ، CLVC (تحكم في ناقل الحلقة المغلقة) |
|
|
نطاق السرعة |
1:10 V/F؛ 1:100 OLVC؛ 1:1000 CLVC |
|
|
عزم تشغيل |
VF: 100% (0.5Hz) ؛ OLVC: 150% (0.5Hz) ؛ CLVC: 200% (0Hz) |
|
|
دقة عزم الدوران |
≤ ± 5٪ في وضع التحكم في المتجه |
|
|
نبضات عزم الدوران |
≤ ± 5٪ في وضع التحكم في المتجه |
|
|
استقرار السرعة |
أولفيكس: 0.2٪؛ CLVC: 0.1٪ |
|
|
استجابة عزم الدوران |
≤ 5ms ، في وضع التحكم في المتجه |
|
|
تسريع/تخفيض |
0.0s3200.0s؛ 0.0min3200.0min |
|
|
زيادة عزم الدوران |
0.0 ٪ - 30.0 ٪ |
|
|
قدرة الحمل الزائد |
النموذج G: 150% 1min/5min، 180% 3s/5min |
|
|
منحنى V/F |
نوع خط مستقيم، نوع متعدد النقاط، وضع V/F نصف الفصل، وضع V/F الفصل الكامل |
|
|
دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز؛ الإعداد التناظري: 0.01 هرتز |
|
|
الرئيسي |
منحنيات التسارع / التباطؤ |
خط مستقيم، منحنى S |
|
نظام تحكم بسيط، مرجع متعدد السرعات |
16 قطعة سرعة مدعومة من خلال محطات التحكم |
|
|
تنظيم التوتر الآلي (AVR) |
يحافظ تلقائيًا على الجهد الخارجي ثابت عندما يتغير جهد الشبكة ضمن نطاق معين |
|
|
تحكم طول ثابت |
تحكم طول ثابت |
|
|
PID المدمج |
يشكّل بسهولة نظام تحكم مغلق الحلقة |
|
|
التبديل متعدد المحركات |
مع مجموعتين من معايير المحرك ، يمكن تحقيق التبديل بين محركين |
|
|
الـ IO الافتراضي |
مع 8 مجموعات من DI / DO الافتراضية، يمكن تحقيق التحكم المنطقي البسيط |
|
|
التحكم في الجهد المفرط / التيار المفرط |
يمكن تقييد التيار والجهد تلقائيًا أثناء التشغيل لمنع الرحلات المتكررة بسبب التيار الزائد والجهد الزائد |
|
|
إعادة التشغيل بعد انقطاع الطاقة |
يمكن أن يعمل عاكس تلقائيًا عند تشغيل مرة أخرى بعد فشل الطاقة |
|
|
الحد من التيار السريع |
يمكن تجنب الأخطاء المتكررة |
|
|
المدخلات و |
الوضع المرجعي للتردد |
لوحة مفاتيح، محطة فوق/أسفل، مرجع متعدد، مرجع نبض، الاتصال |
|
محطات الدخول التناظرية |
AI1, AI2: 0V-10V/0 (4)mA-20mA |
|
|
محطات الدخول الرقمية |
DI1-DI5، 5 محطات دخول رقمية قابلة للبرمجة مع عزل ضوئي، متوافقة مع كل من المدخلات الغرق / مصدر. |
|
|
محطات الخروج الرقمية |
مخرج الكولكتور المفتوح؛ نطاق الجهد الخارجي: 0V-24V؛ قدرة الحمل الحالية: 50mA. |
|
|
محطات الخروج التناظرية |
قناة واحدة 0V-10V/0(4) mA-20mA |
|
|
مخرج رله |
الاتصال بـ 1 قناة من النموذج C، NO+NC |
|
|
المراسلة |
بروتوكول الاتصال |
Modbus RTU (التكوين القياسي) ؛ Profibus-DP، CANopen، Profinet IO، Modbus TCP/IP، EtherCAT، EtherNet/IP (التكوين الاختياري) |
|
استخدام |
الارتفاع |
≤1000m: لا حاجة إلى تخفيض الارتفاع ؛ 1000-3000m: مع زيادة تخفيض التيار بنسبة 1٪ لكل 100m |
|
درجة حرارة البيئة |
-25 درجة مئوية - +40 درجة مئوية (يتم السماح بتخفيف درجة الحرارة في حدود 40 درجة مئوية - 55 درجة مئوية) |
|
|
الرطوبة |
15%-95%، لا توتر |
|
|
اهتزاز |
3M3، IEC60721-3-3 |
|
|
درجة حرارة التخزين |
-40 درجة مئوية - +70 درجة مئوية |
|
|
مكان العملية |
في الأماكن المغلقة دون أشعة الشمس المباشرة، والغازات القابلة للاشتعال والتآكل، والسوائل والجسيمات الموصلة، الخ. |
|
|
الملحقات الاختيارية |
بطاقة التشفير، بطاقة توسيع الاتصال، بطاقة توسيع IO |
|
|
الحماية |
الحماية من الاختصار ، والتيار الزائد ، والإفراط في الشحن ، والإفراط في الجهد ، والإفراط في الجهد ، وفقدان المراحل ، وارتفاع درجة الحرارة ، والخطأ الخارجي ، إلخ. |
|
|
طريقة التثبيت |
تثبيت في خزانة |
|
|
تصنيف الحماية |
IP20 |
|
|
طريقة التبريد |
تبريد الهواء |
|
خصائص المنتج
آمنة وموثوقة
تصميم هيكلي موثوق به
- تصميم قنوات الهواء المستقلة المبتكرة يحسن أداء تسريب الحرارة للمنتج و قابليته للتكيف مع البيئة
- تصميم الكتاب يوفّر مساحة التثبيت بشكل كبير في خزانة المستخدم
التصميم الحراري المهني
- اعتماد برنامج منصة محاكاة حرارية فعال ودقيق لضمان موثوقية الحرارة للآلة بأكملها
- تقنيات وأجهزة الاختبار والتحقق الحراري المتطورة تختبر بفعالية النتائج النظرية للتصميم الحراري
اختبار ارتفاع درجة الحرارة الصارم
- اختبار ارتفاع درجة حرارة الجهاز بأكمله يتبنى إجراءات اختبار التحقق الصارمة من الحمل الكامل والإفراط
- ارتفاع درجة الحرارة خارج المصنع والشيخوخة تحت الحمل ، والتي تمنع بشكل فعال وفشل الأجهزة المنتشرة وترصدها
تصميم فعال لمكافحة التداخل
- مرشح C3 المدمج ، والذي يمكن أن يقمع بشكل فعال الهارمونيات عالية التردد التي يولدها المحول
- التصميم الرائد في مجال الكهرباء الكهرومغناطيسية يمكن أن يقلل بفعالية من التسرب الحالي إلى الأرض
ميزات حماية شاملة
- سلسلة كاملة لديها وظائف حماية مثل التوتر الزائد، وتحت التوتر، والتيار الزائد، وفقدان المرحلة، والسرعة الزائدة، الدوار مسدود، والتحميل الزائد، وحماية درجة حرارة المحرك،وقطع قصير إلى الأرض.
- وفقًا لحدة نوع العيب ، يمكن تعيينها على إشارة الإنذار المبكر وإيقاف العيب واستمرار العمل لتسهيل الصيانة اليومية.
أداء ممتاز
تكنولوجيا المحرك المتقدمة
- يمكن أن تدعم المحركات غير المتزامنة والمحركات المتزامنة لتحقيق التحكم في ناقل التيار عالية الأداء
- يمكن أن تدعم مجموعتين من التحكم في تحويل المعلمات المحرك
- يمكن أن تدعم تحكم وضع سرعة المحرك وعزم الدوران
وظائف تعلم ذاتية غنية
- القدرة على تحديد معايير المحرك بدقة لتحسين دقة التحكم في المحرك وسرعة الاستجابة
- أنماط التعلم الذاتي المتنوعة والشاملة لدعم احتياجات تحديد الحركة في سيناريوهات مختلفة
وظيفة الفرامل المثالية
- دعم بدء وإيقاف وظيفة الكبح المباشر
- وظيفة الإفراط في الإثارة يمكن أن تقمع بشكل فعال ارتفاع الجهد في الحافلة أثناء التباطؤ وتجنب الأخطاء المتكررة في الإفراط في الجهد.
- جميع السلسلة يمكن أن يكون لها وحدات مكابحة مدمجة، وتوفير مساحة التثبيت والتكاليف الكهربائية
القدرة القوية على الإفراط في الحمل
- قدرة عالية على الإفراط في الحمل، قادرة على العمل بثقة لفترة طويلة في ظل ظروف الحمل الشديد
- قدرة الإفراط في الحمل الخفيف: 1.1 مرة تشغيل التيار القياسي لمدة دقيقة واحدة ، 1.5 مرة تشغيل التيار القياسي لمدة 10 ثوان
- قدرة الإفراط في الحمل الثقيل: 1.5 مرة تشغيل التيار القياسي لمدة 1 دقيقة ، 2 مرة تشغيل التيار القياسي لمدة 3 ثوان
وظائف غنية
الوظائف الموسعة المتنوعة
- خيار بطاقة الاتصال ، يدعم العديد من بروتوكولات الاتصال السائدة الحالية: Profibus-DP ، Profinet IO ، CANopen ، Modbus TCP / IP ، Ethercat ، EtherNet / IP ، إلخ.
- خيار بطاقة التشفير ، يدعم سلكية التشفير الإضافية والحلول
- خيار بطاقة محطة الإدخال / الإخراج يجعل وظائف المحطة أكثر ثراء
- خيار لوحة المفاتيح الخارجي يجعل تحديد الأخطاء أسهل وأسهل
ملاحظة: بطاقة توسيع محطة الإدخال / الإخراج الاختيارية وبطاقة توسيع الاتصالات في نفس فتحة بطاقة التوسيع ، ولا يمكن تثبيتها واستخدامها في نفس الوقت
برنامج التحديث السريع في الخلفية
- يدعم تسجيل أحداث المحول ووظائف المذبذب الافتراضي
- دعم تعديل المعلمات ومراقبة الحالة ، مما يجعل التحليل والصيانة أكثر ملاءمة
إنتاج التردد العالي
- الخروج يمكن أن يصل إلى 1500 هرتز، مناسبة لمحركات عالية التردد وسرعة عالية
وظائف برنامج التطبيقات المميزة
- التحكم بالسيّد-العبيد: مناسبة للتحكم المزامنة بالسيّد-العبيد لمحركين أو أكثر
- وظيفة PLC بسيطة: يمكن إكمال ما يصل إلى 16 قطعة توقيت وتشغيل دورة سرعة ثابتة
- وظيفة PID: مناسبة لأنظمة الحلقة المغلقة لتحكم العملية مثل درجة الحرارة الثابتة والضغط الثابت والتوتر ، إلخ.
- إدخال / إخراج افتراضي: يمكن تحقيق التحكم المنطقي الداخلي البسيط من خلال إعدادات بسيطة
- انقطاع الطاقة وإعادة تشغيل الوظيفة: عندما يتم إيقاف تشغيل المحول وإعادة تشغيله أثناء التشغيل ، يمكن تحقيق التشغيل التلقائي
- وظيفة التبديل متعددة المحركات: يمكن تخزين مجموعتين من معايير المحرك لتحقيق التحكم في التبديل
- وظيفة الخدمة الصفرية: أثناء التحكم في الحلقة المغلقة ، يمكن قفل المحرك عند سرعة الصفر لتحقيق تأثير تحوم في سرعة الصفر.
- وظيفة تردد التأرجح: مناسبة لمعدات معالجة الألياف النسيجية والكيميائية ، والتي يمكن أن تحسن جودة التلفيل بالدوال
- عمق PWM العشوائي: يمكن أن يحسن من الضوضاء القاسية للمحرك
- تشغيل إضافي للمكيف: مناسب لتشغيل الحلقة المغلقة. عندما يفشل المكيف ، يمكن أن يتحول تلقائيًا إلى تشغيل الحلقة المفتوحة.
